Detayları Gör
Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor ERL1203A
Baldor-Reliance ERL1203A; .25 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 48 gövde, ODP muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiODP
Gövde (frame)48
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış.250 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor-Reliance ERL1203A; .25 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 48 gövde, ODP muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Baldor ERL1203A
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)48
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış.250 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiEsnek
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim2.600 A @ 115.0 V · 1.900 A @ 208.0 V · 1.300 A @ 230.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)68.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.3 a
Ön yüz koduEsnek montaj
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
IP koruma sınıfıYOK
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKlemens paneli veya kablo çıkış deliği
Motor uç bağlantısıYok
Motor kablo adedi/kesiti7 @ 18 AWG
Motor tipi3411LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk10.97 IN
Güç faktörü89
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduEsnek montaj
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.35
Mil çapı0.500 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü: Standart bağlantı
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568848586
Etiket Bilgileri
Katalog noERL1203A
Spesifikasyon no34G752R219G1
Güç (HP).25
Gerilim (V)115/230
Akım (A)2.6/1.3
Devir (rpm)1725
Gövde boyutu48
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.35
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfi-
Yalıtım sınıfıF
Tam yük ortalama verim (%)68.5
Güç faktörü89
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiOPEN
Etiket noNP3273L
Performans
Genel karakteristikler· 115 V, 60 Hz, 0.25 hp
Faz-faz direnci, 25 °C'de (Ω)3.4881 Ω / 6.3165 Ohms B Ph
Anma yükte sıcaklık artışı (°C)27° C
Servis faktörü yükünde sıcaklık artışı (°C)34° C
Yolverme yöntemiDOL
Devrilme torku1.86 lb-ft
Kalkış minimum torku (pull-up)1.57 lb-ft
Kilitli rotor torku2.48 lb-ft
Kalkış akımı (A)20.3 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 50 | 67 | 79 | 85 | 90 | 92 | 94 | 93 |
| Verim % | 0 | 37.2 | 55.5 | 65.1 | 69.7 | 71.4 | 71.1 | 71.3 |
| Devir rpm | 1799 | 1783.6 | 1770.8 | 1755.8 | 1739.1 | 1717.7 | 1691.5 | 1707 |
| Hat akımı A | 1.53 | 1.63 | 1.85 | 2.18 | 2.59 | 3.1 | 3.69 | 3.34 |
| Güç W | 87.5 | 125 | 168 | 215 | 267 | 328 | 394 | 354 |
| Tork lb-ft | 0 | 0.184 | 0.371 | 0.561 | 0.754 | 0.96 | 1.16 | 1.04 |

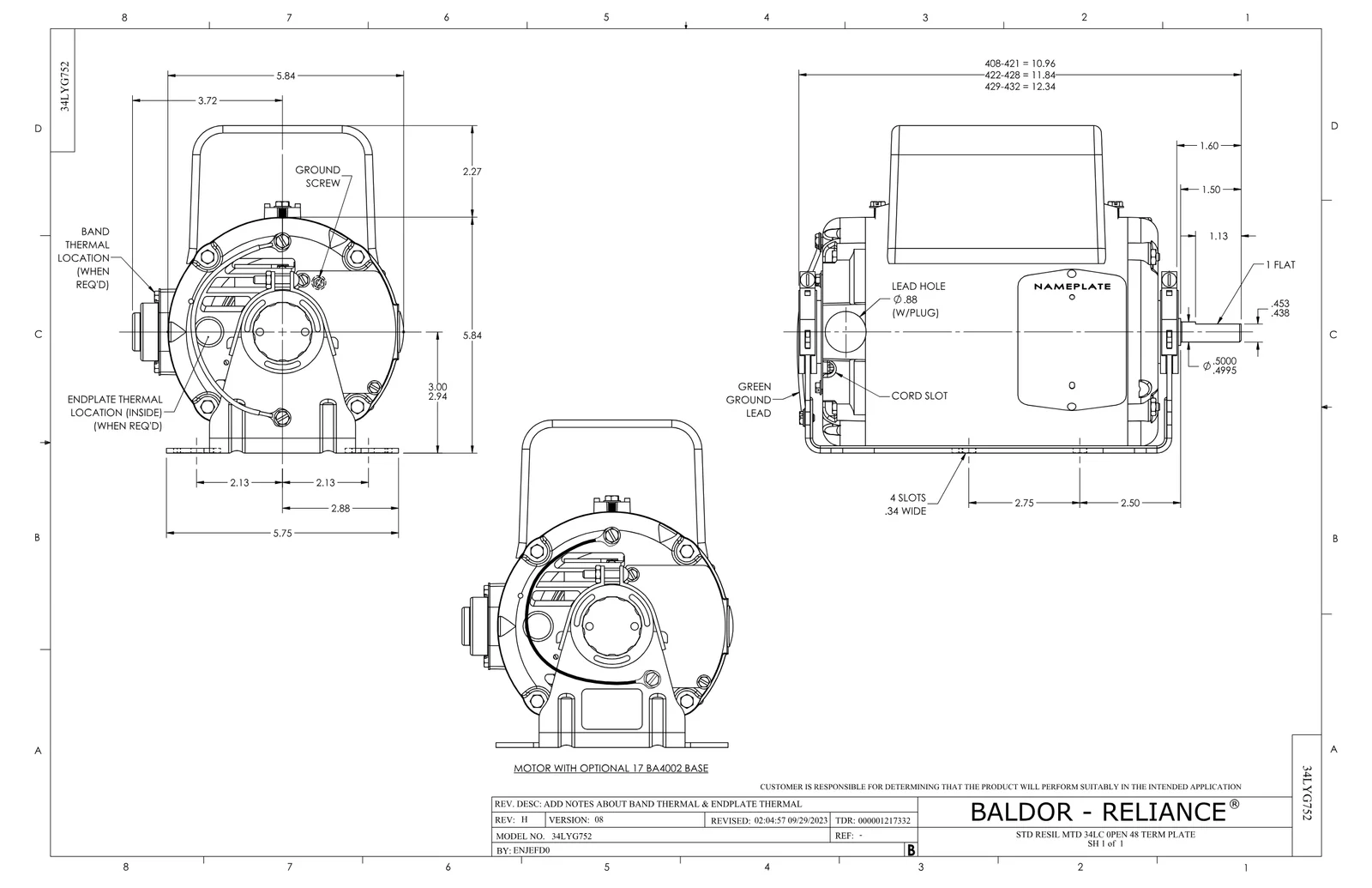

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 8
Yedek Parçalar 5
Baldor ERL1203A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3020F12SP | CAPACITORS 20 MFD 370 VAC | 1 adet | 38 motor |
| 34CB4501SP | TERMINAL BOX LID, STAMPED X (PLATED) | 1 adet | 95 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,014 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1118 | LABEL,WARNING (ROLL LABEL) | 1 adet | 223 motor |
