Baldor ERHM3162TA

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor ERHM3162TA

Blower/Fan Motor - 5 hp, 3600 rpm, 3 ph, 230/460 V, 143TY Frame, ODP (Open Drip-Proof) Enclosure, 60 Hz, 3450 rpm Base, Resilient Base Mount, Continuous Duty

BaldorMFR # ERHM3162TASKU # YLSAQ6UDE0GWEFI
Muhafaza tipiAÇIK
Gövde (frame)143TY
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Blower/Fan Motor - 5 hp, 3600 rpm, 3 ph, 230/460 V, 143TY Frame, ODP (Open Drip-Proof) Enclosure, 60 Hz, 3450 rpm Base, Resilient Base Mount, Continuous Duty

Baldor ERHM3162TA

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiAÇIK
Gövde (frame)143TY
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiEsnek
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim12.200 A @ 230.0 V · 13.000 A @ 208.0 V · 6.100 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)86.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.1 a
Ön yüz koduKlemens paneli
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKlemens paneli
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti12 @ 18 AWG
Motor tipi3540M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk15.01 IN
Güç faktörü89
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduEsnek montaj
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıKullanmayın Eve-Geçerli Değil
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568604984
Motor CategoryBlower/Fan Motor
Motor Supply Voltage230/460 V
Base RPM3450 rpm
IP Rating22/23
Weight60 lbs
Harmonization Code8501.52.4000
ApplicationsVentilators, direct-drive or belted fan and ventilation applications.
Additional DetailsHeavy-gauge steel base, ball bearings. Dynamically balanced rotors for reduced vibration and quiet operation. Automatic thermal overloads.
Mounting TypeResilient Base
Product TypeAir Handling (HVAC) Motors

Etiket Bilgileri

Katalog noERHM3162TA
Spesifikasyon no35J829M541G1
Güç (HP)5
Gerilim (V)230/460
Akım (A)12.2/6.1
Devir (rpm)3450
Gövde boyutu143TY
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)86.5
Güç faktörü89
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiOPEN
Etiket noNP2601L

Performans

Genel karakteristikler· 460 V, 60 Hz, 5 hp

Faz-faz direnci, 25 °C'de (Ω)2.93 Ω
Anma yükte sıcaklık artışı (°C)56° C
Servis faktörü yükünde sıcaklık artışı (°C)68° C
Yolverme yöntemiDOL
Devrilme torku34.5 lb-ft
Kalkış minimum torku (pull-up)20.8 lb-ft
Kilitli rotor torku32.1 lb-ft
Kalkış akımı (A)60.4 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %954768589919290
Verim %083.888.187.986.984.982.685.7
Devir rpm35983564353034933452340633533424
Hat akımı A2.212.623.534.756.17.579.296.98
Güç W1501136214032074320551668055038
Tork lb-ft01.883.765.687.659.6811.88.87

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·39 KB·English
Teknik DatasheetTeknik DatasheetPDF·600 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

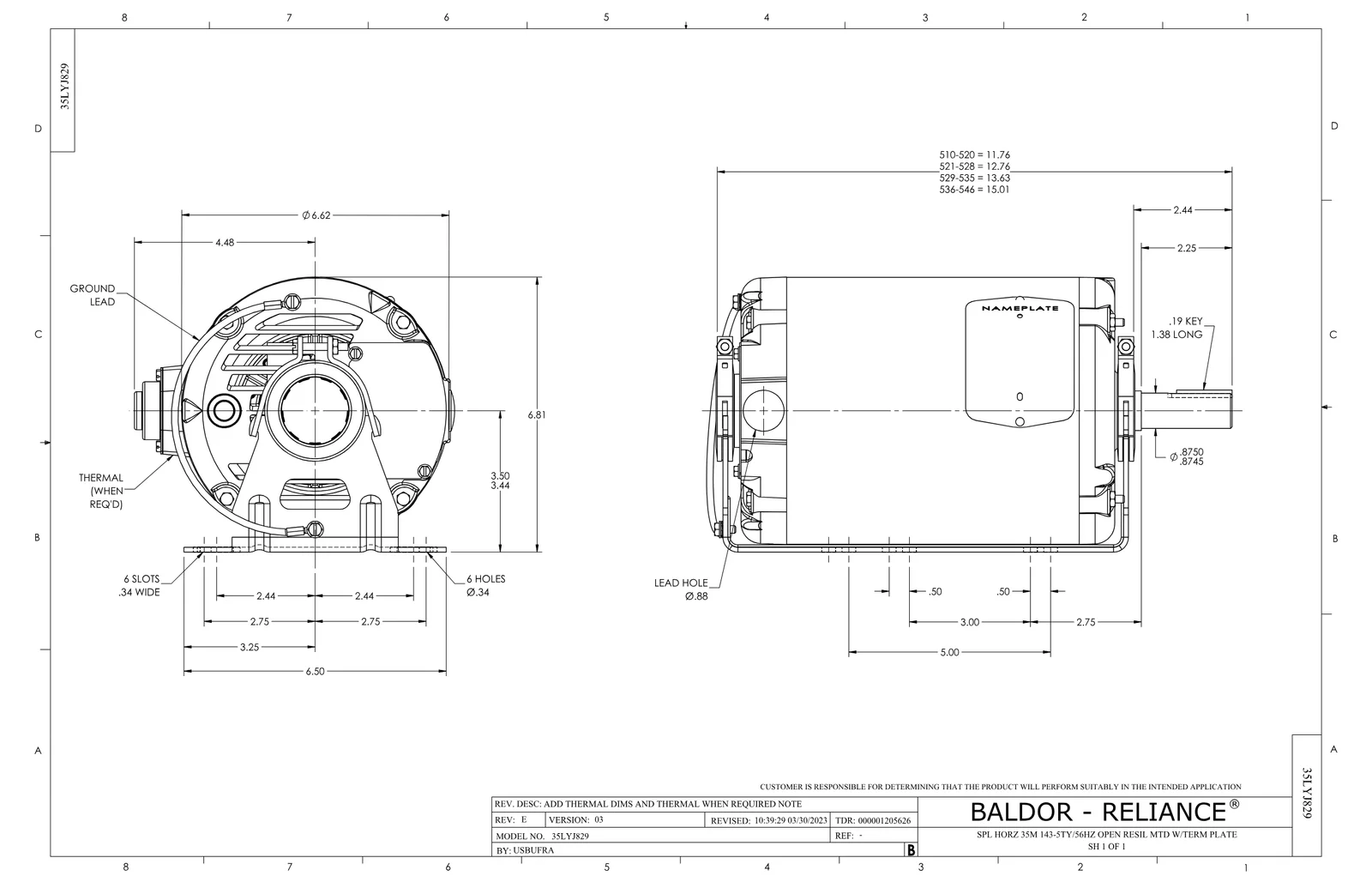

Boyut ÇizimiBoyut ÇizimiPDF·115 KB·English

CAD Dosyaları 9

Yedek Parçalar 3

Baldor ERHM3162TA motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,017 galon 1.997 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
LB1118LABEL,WARNING (ROLL LABEL)1 adet 223 motor
