Detayları Gör
Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor EPCL1322M
Baldor-Reliance EPCL1322M; 2 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 56C gövde, açık (OPEN) muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiAÇIK
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış2.000 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor-Reliance EPCL1322M; 2 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 56C gövde, açık (OPEN) muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Baldor EPCL1322M
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiAÇIK
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış2.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim8.200 A @ 230.0 V · 9.400 A @ 208.0 V · 16.400 A @ 115.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)84.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)8.2 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 16 AWG
Motor tipi3546LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk14.32 IN
Güç faktörü93
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıKullanmayın
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568848579
Etiket Bilgileri
Katalog noEPCL1322M
Spesifikasyon no35K267G890G1
Güç (HP)2
Gerilim (V)115/230
Akım (A)16.4/8.2
Devir (rpm)1760
Gövde boyutu56C
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiL
Yalıtım sınıfıF
Tam yük ortalama verim (%)84.5
Güç faktörü92
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiOPEN
Etiket noNP3432L
Performans
Genel karakteristikler· 115 V, 60 Hz, 2 hp
Faz-faz direnci, 25 °C'de (Ω)0.33795 Ω / 1.5355 Ohms B Ph
Anma yükte sıcaklık artışı (°C)58° C
Servis faktörü yükünde sıcaklık artışı (°C)71° C
Yolverme yöntemiDOL
Devrilme torku19.1 lb-ft
Kalkış minimum torku (pull-up)11.3 lb-ft
Kilitli rotor torku16.9 lb-ft
Kalkış akımı (A)145 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 29 | 73 | 86 | 91 | 94 | 95 | 95 | 95 |
| Verim % | 0 | 72 | 81.8 | 84.7 | 84.8 | 83.3 | 80.7 | 83.9 |
| Devir rpm | 1799 | 1790 | 1782 | 1772 | 1761 | 1749 | 1734 | 1754 |
| Hat akımı A | 4.95 | 6.36 | 9.3 | 12.6 | 16.4 | 20.6 | 25.5 | 18.9 |
| Güç W | 167 | 531 | 925 | 1329 | 1766 | 2242 | 2776 | 2052 |
| Tork lb-ft | 0 | 1.505 | 2.987 | 4.475 | 5.988 | 7.519 | 9.093 | 6.91 |

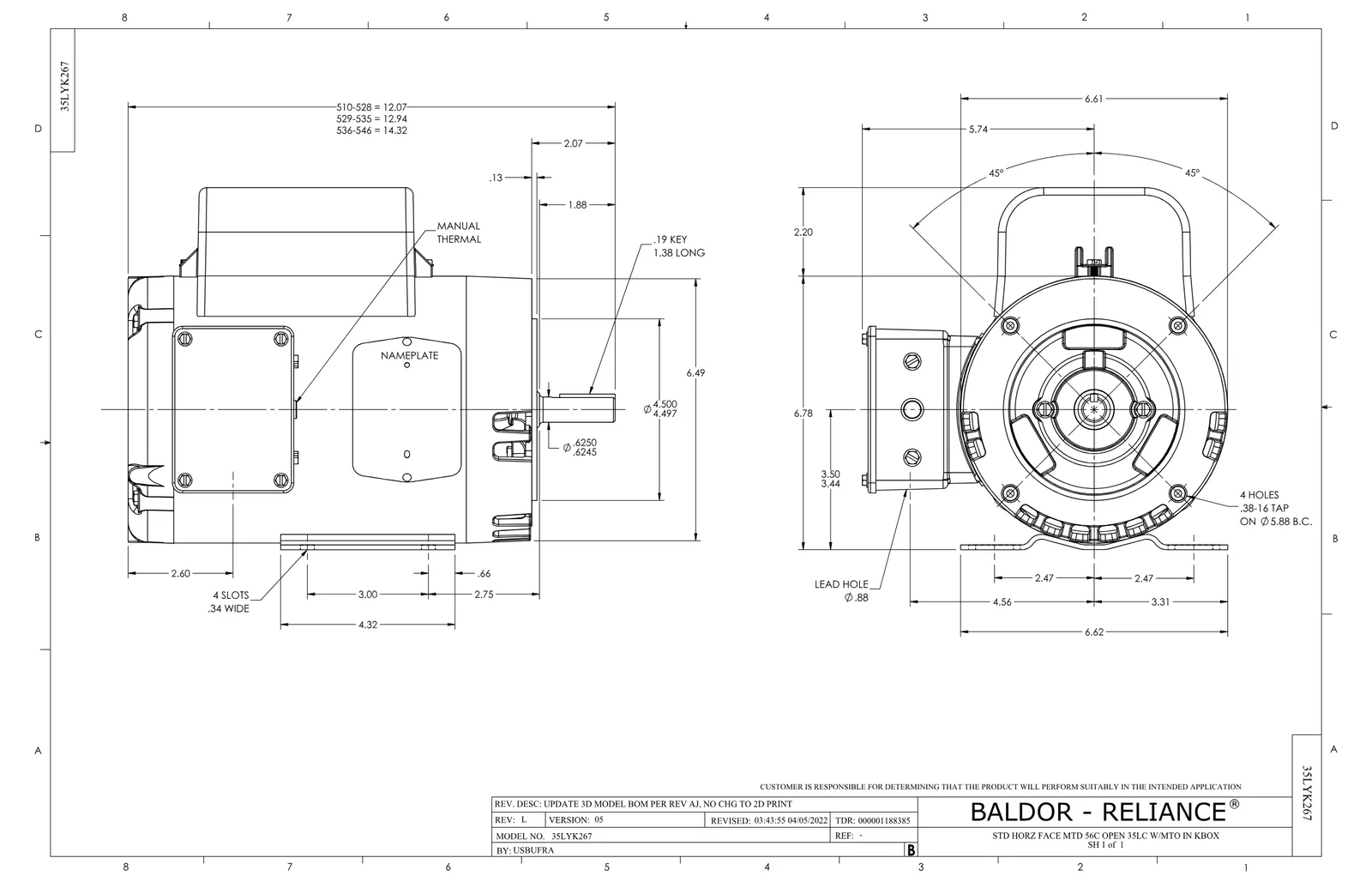

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 7
Yedek Parçalar 5
Baldor EPCL1322M motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3050F09SP | CAPACITOR 50 MFD 370 VAC | 1 adet | 69 motor |
| EC1645A06SP | ELEC CAP, 645-774 MFD, 125V, 2.06D X 4. | 1 adet | 56 motor |
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
