Baldor EMVM3613D
IEC Frame AC Motor - 3.70 kW, 3600 rpm, 3 ph, 230/460 V, D100LD Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, B5 Flange Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)D100LD
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.700 KW @ 60 HZ
Ürün Hakkında
IEC Frame AC Motor - 3.70 kW, 3600 rpm, 3 ph, 230/460 V, D100LD Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, B5 Flange Mount, Continuous Duty
Baldor EMVM3613D
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)D100LD
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.700 KW @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA_PREMIUM · UR · CSA · CE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim12.400 A @ 208.0 V · 5.600 A @ 460.0 V · 11.200 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)88.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)5.6 a
Gövde ön ekiD
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
IP koruma sınıfıYOK
KVA koduG
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi3634M
Montaj düzeniB5
Kutup sayısı2
Toplam uzunluk15.77 IN
Güç faktörü93
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduD-Flanş
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.103 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıIEC
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568816035
Motor CategoryGeneral Purpose Motor
kW3.70 kW
Motor Supply Voltage230/460 V
Base RPM3450 rpm
Weight81 lbs
Mounting TypeB5 Flange
Product TypeIEC Frame Motors
Etiket Bilgileri
Katalog noEMVM3613D
Spesifikasyon no36H938T202G1
IEC gövde ölçüsüD100LD
Güç (kW)3.7
Gerilim (V)230/460
Akım (A)11.2/5.6
Devir (rpm)3450
Gövde koruma tipiTEFC
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Servis faktörü1.15
NEMA tasarım harfiB
Kod harfi (kilitli rotor kVA)G
NEMA nominal verim (%)88.5
Koruma sınıfı (IP)54
Çalışma sınıfı40C AMB-CONT
CC no010A
208V'ta kullanılabilirN/A
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Etiket noNP2672L
Performans
Genel karakteristikler· 460 V, 60 Hz, 3.7 kw
Faz-faz direnci, 25 °C'de (Ω)1.8592 Ω
Anma yükte sıcaklık artışı (°C)65° C
Servis faktörü yükünde sıcaklık artışı (°C)78° C
Yolverme yöntemiDOL
Devrilme torku45.7 lb-ft
Kalkış minimum torku (pull-up)31 lb-ft
Kilitli rotor torku38.1 lb-ft
Kalkış akımı (A)36.4 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 11 | 53 | 74 | 83 | 88 | 90 | 92 | 89 |
| Verim % | 0 | 81 | 87.4 | 88.8 | 88.8 | 88.1 | 87.1 | 88.4 |
| Devir rpm | 3597.8 | 3571.6 | 3546.9 | 3521.5 | 3493.5 | 3464.6 | 3436.2 | 3476 |
| Hat akımı A | 2.23 | 2.74 | 3.63 | 4.75 | 6 | 7.36 | 8.7 | 6.82 |
| Güç W | 200 | 1159 | 2127 | 3143 | 4213 | 5296 | 6383 | 4863 |
| Tork lb-ft | 0 | 1.85 | 3.69 | 5.58 | 7.54 | 9.47 | 11.4 | 8.7 |

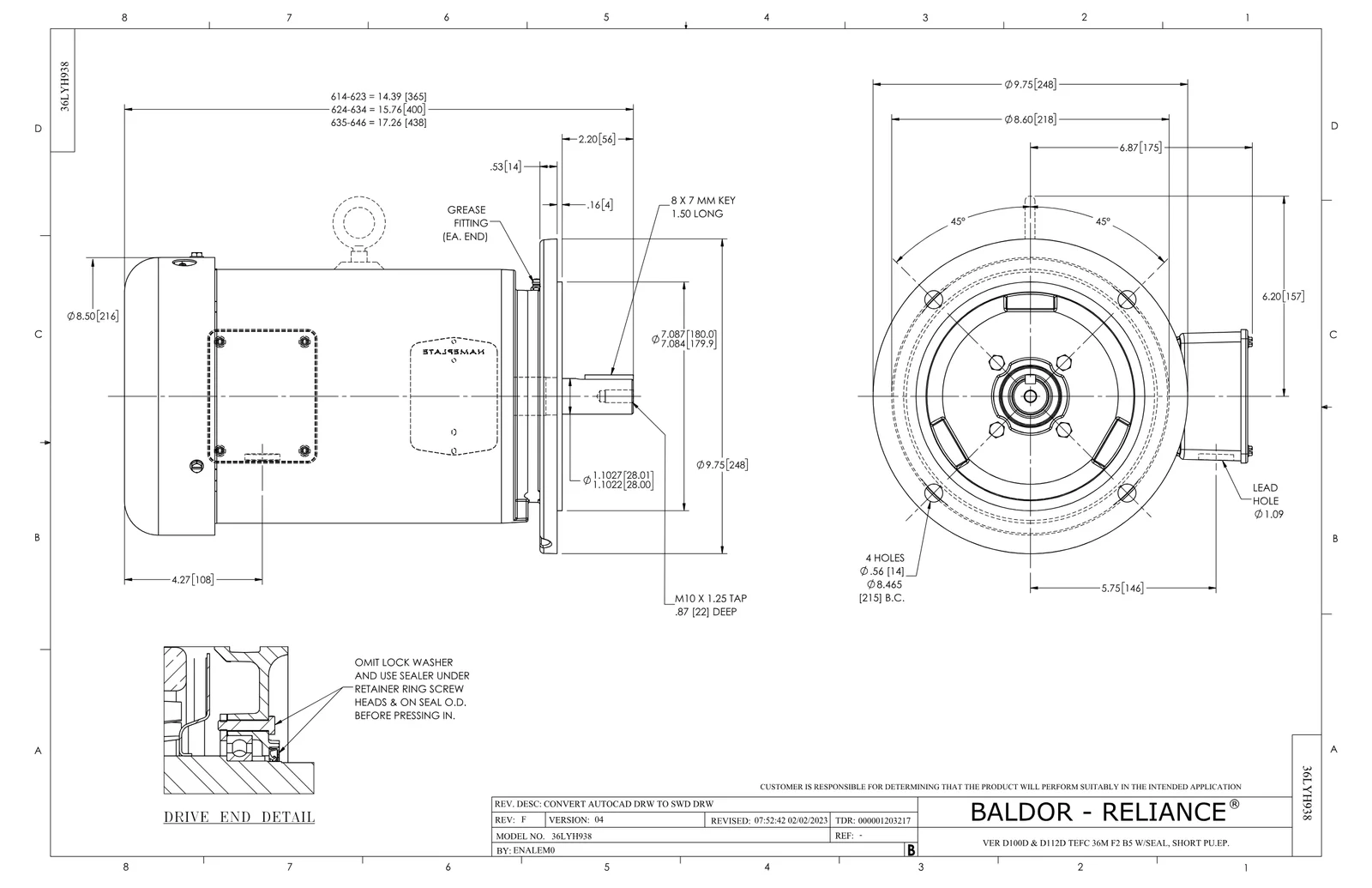

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 7
Baldor EMVM3613D motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36FN3000C01SP | EXFN, PLASTIC, 5.25 OD, .912 ID | 1 adet | 334 motor |
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| 36EP3104A01 | FREP MACH W/GRSR, RAISED FH PADS | 1 adet | 141 motor |
| 37GS1001SP | GASKET, CONDUIT BOX LID, .06 THICK LEXID | 1 adet | 329 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,022 galon | 1.997 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
