Baldor EMVM3611C

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EMVM3611C

IEC Frame AC Motor - 2.20 kW, 1800 rpm, 3 ph, 230/460 V, D100C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm Base, B14 Flange Mount, Continuous Duty

BaldorMFR # EMVM3611CSKU # YLS7XS3GE0A9JTG
Muhafaza tipiTEFC
Gövde (frame)D100C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.200 KW @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

IEC Frame AC Motor - 2.20 kW, 1800 rpm, 3 ph, 230/460 V, D100C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm Base, B14 Flange Mount, Continuous Duty

Baldor EMVM3611C

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)D100C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.200 KW @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM (ESKİ LOGO) · UR · NEMA PREMIUM · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim8.320 A @ 230.0 V · 8.800 A @ 208.0 V · 4.160 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.2 a
Gövde ön ekiD
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi3630M
Montaj düzeniB14
Kutup sayısı4
Toplam uzunluk15.88 IN
Güç faktörü74
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.103 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1764 rpm
Hız koduTek hızlı
Motor standartlarıIEC
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568816011
Motor CategoryGeneral Purpose Motor
kW2.20 kW
Motor Supply Voltage230/460 V
Base RPM1760 rpm
Weight70 lbs
Mounting TypeB14 Flange
Product TypeIEC Frame Motors

Etiket Bilgileri

Katalog noEMVM3611C
Spesifikasyon no36H178Z650
IEC gövde ölçüsüD100C
Güç (kW)2.2
Gerilim (V)230/460
Akım (A)8.4/4.2
Devir (rpm)1765
Gövde koruma tipiTEFC
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Servis faktörü1.15
NEMA tasarım harfiB
Kod harfi (kilitli rotor kVA)K
NEMA nominal verim (%)89.5
Koruma sınıfı (IP)54
Çalışma sınıfı40C AMB-CONT
CC no010A
208V'ta kullanılabilirN/A
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Etiket noNP2672L

Performans

Genel karakteristikler· 460 V, 60 Hz, 3 hp

Faz-faz direnci, 25 °C'de (Ω)3.8717 Ω
Anma yükte sıcaklık artışı (°C)46° C
Servis faktörü yükünde sıcaklık artışı (°C)56° C
Yolverme yöntemiDOL
Devrilme torku38.2 lb-ft
Kalkış minimum torku (pull-up)19.1 lb-ft
Kilitli rotor torku22.4 lb-ft
Kalkış akımı (A)32.2 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %633546774798177
Verim %082.288.489.889.88987.989.3
Devir rpm1799.91790.71781.41771.41761.21749.91738.71754
Hat akımı A2.382.542.943.514.24.995.874.67
Güç W111679126418712491313938092880
Tork lb-ft02.1954.4196.6828.94211.2513.5610.3

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·612 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

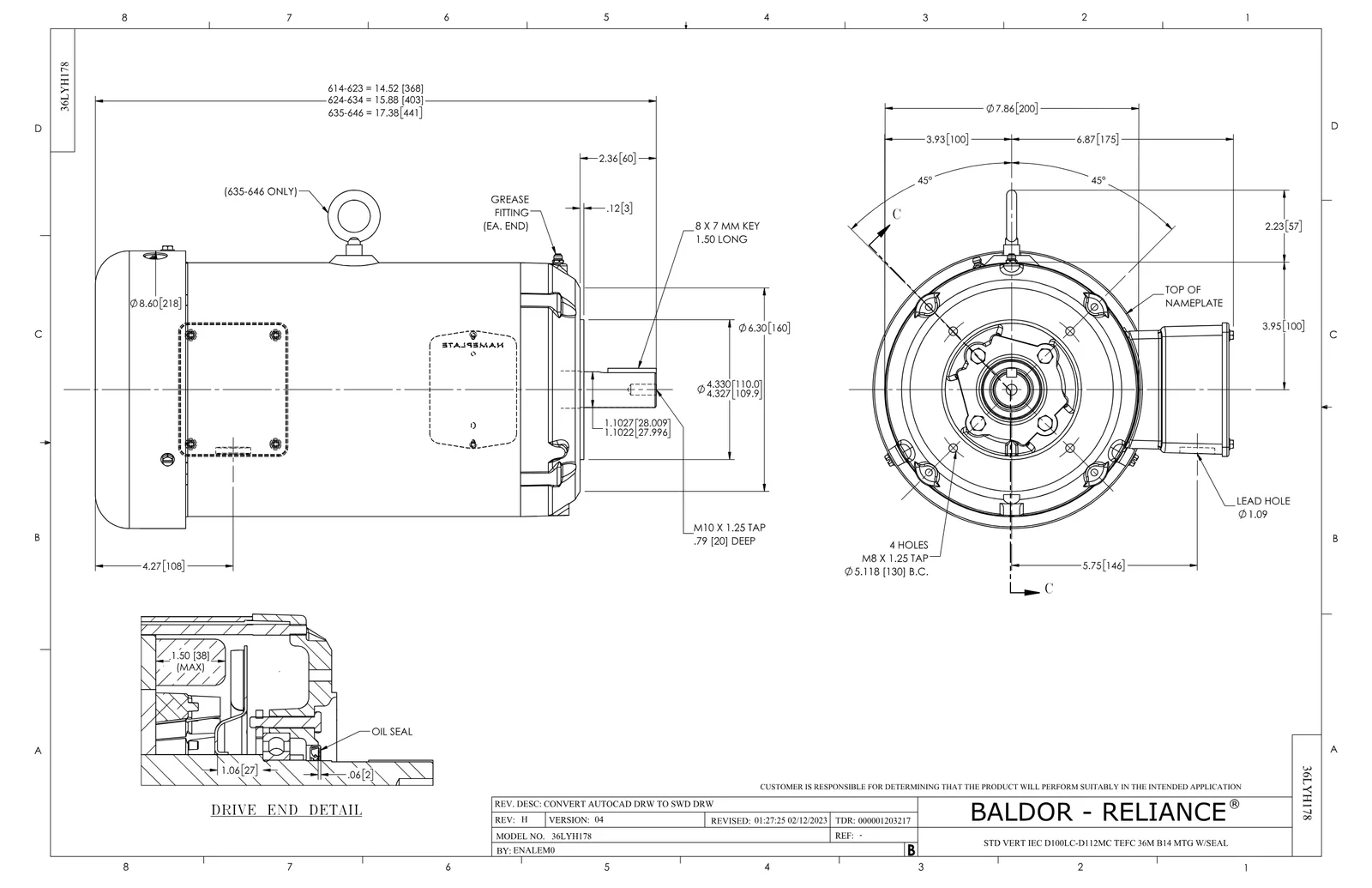

Boyut ÇizimiBoyut ÇizimiPDF·129 KB·English

CAD Dosyaları 9

Yedek Parçalar 7

Baldor EMVM3611C motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
36FN3000C01SPEXFN, PLASTIC, 5.25 OD, .912 ID1 adet 334 motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
36EP3104A01FREP MACH W/GRSR, RAISED FH PADS1 adet 141 motor
37GS1001SPGASKET, CONDUIT BOX LID, .06 THICK LEXID1 adet 329 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,022 galon 1.997 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
