Baldor EMM3559

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EMM3559

IEC Frame AC Motor - 2.20 kW, 3600 rpm, 3 ph, 230/460 V, D90L, D90S Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # EMM3559SKU # YLS4KWPL8L3C6WO
Muhafaza tipiTEFC
Gövde (frame)D90S,L
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.200 KW @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

IEC Frame AC Motor - 2.20 kW, 3600 rpm, 3 ph, 230/460 V, D90L, D90S Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

Baldor EMM3559

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)D90S,L
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.200 KW @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA EEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.600 A @ 460.0 V · 7.200 A @ 230.0 V · 7.900 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)86.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.6 a
Gövde ön ekiD
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3532M
Montaj düzeniB3
Kutup sayısı2
Toplam uzunluk13.87 IN
Güç faktörü92
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.945 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıIEC
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568522394
Motor CategoryGeneral Purpose Motor
kW2.20 kW
Motor Supply Voltage230/460 V
Base RPM3450 rpm
IP Rating44/54
Harmonization Code8501.52.4000
Weight59 lbs
ApplicationsPumps, fans, conveyors, machine tools, gear reducers and other applications requiring IEC metric B3 base mount replacements.
Additional DetailsIEC-B3 mount. Conforms to IEC 60072-1 and IEC 60034-1. Conduit box mounted F-2. Rigid Base. Pressure cast aluminum end plates with ribbed design for rigidity. Ball bearings with a locked drive end bearing, heavy-gauge steel frames and gasketed conduit box. Motors with shaded rows have cast iron frames and endplates.
Mounting TypeFoot
Product TypeIEC Frame Motors

Etiket Bilgileri

Katalog noEMM3559
Spesifikasyon no35Q920Q060G1
IEC gövde ölçüsüD90S,L
Güç (kW)2.2
Gerilim (V)230/460
Akım (A)7.2/3.6
Devir (rpm)3450
Gövde koruma tipiTEFC
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Servis faktörü1.15
NEMA tasarım harfiB
Kod harfi (kilitli rotor kVA)L
NEMA nominal verim (%)86.5
Koruma sınıfı (IP)44
Çalışma sınıfı40C AMB-CONT
CC no010A
208V'ta kullanılabilirN/A
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Etiket noNP3386L

Performans

Genel karakteristikler· 460 V, 60 Hz, 2.2 kw

Faz-faz direnci, 25 °C'de (Ω)4.7916 Ω
Anma yükte sıcaklık artışı (°C)57° C
Servis faktörü yükünde sıcaklık artışı (°C)72° C
Yolverme yöntemiDOL
Devrilme torku19.9 lb-ft
Kalkış minimum torku (pull-up)11.9 lb-ft
Kilitli rotor torku18.8 lb-ft
Kalkış akımı (A)33.1 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %1162818892939493
Verim %083.787.988.287.285.683.586.2
Devir rpm35993562.23530.93497.83462.53420.83375.43437
Hat akımı A1.171.52.082.793.574.465.444.1
Güç W103739134119672602331740793031
Tork lb-ft01.222.353.494.615.847.15.35

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·594 KB·English
Performans EğrisiPerformans EğrisiPDF·61 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

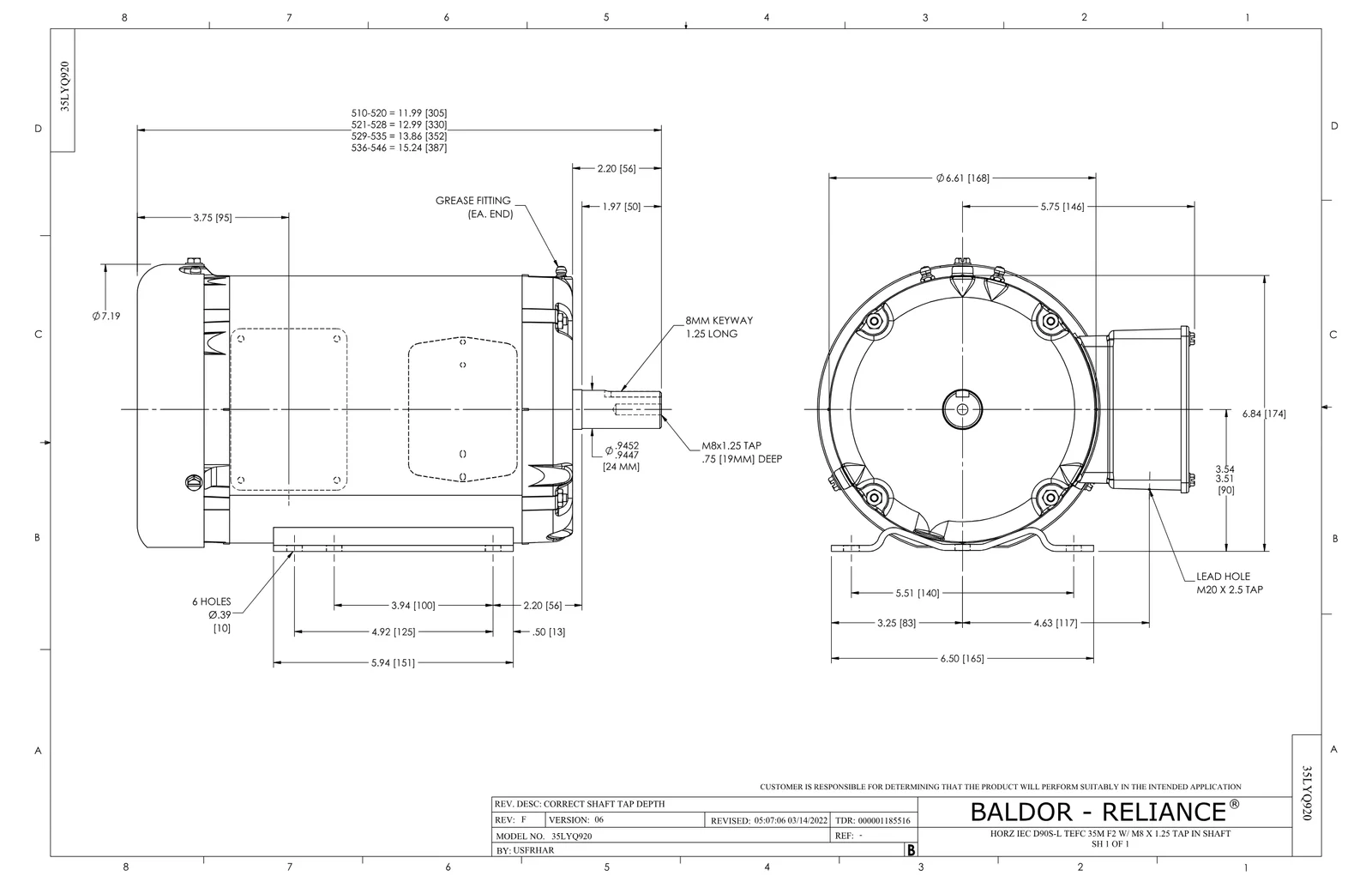

Boyut ÇizimiBoyut ÇizimiPDF·106 KB·English

CAD Dosyaları 9

Yedek Parçalar 6

Baldor EMM3559 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
34FN3002B01EXTERNAL FAN, PLASTIC, .637/.639 HUB W/1 adet 623 motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
35FH4005A84SPIEC FH W/GRSR, NO DIMPLES PRIMED1 adet 167 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,017 galon 1.997 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
