Baldor EMM2333
Baldor-Reliance EMM2333; 11 kW, 1765 rpm, 3 faz 230/460 V 60 Hz, D160M gövde, TEFC muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)D160M
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış11.000 KW @ 60 HZ
Ürün Hakkında
Baldor-Reliance EMM2333; 11 kW, 1765 rpm, 3 faz 230/460 V 60 Hz, D160M gövde, TEFC muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Baldor EMM2333
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)D160M
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış11.000 KW @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim18.100 A @ 460.0 V · 36.200 A @ 230.0 V · 38.000 A @ 208.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)92.4 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)18.1 a
Gövde ön ekiD
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 12 AWG
Motor tipi0944M
Montaj düzeniF2
Kutup sayısı4
Toplam uzunluk23.69 IN
Güç faktörü84
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.654 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1765 rpm
Hız koduTek hızlı
Motor standartlarıIEC
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568522943
Etiket Bilgileri
Katalog noEMM2333
Spesifikasyon no09F285T597G1
IEC gövde ölçüsüD160M
Güç (kW)11
Gerilim (V)230/460
Akım (A)36.2/18.1
Devir (rpm)1765
Gövde koruma tipiTEFC
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Servis faktörü1.15
NEMA tasarım harfiA
Kod harfi (kilitli rotor kVA)H
NEMA nominal verim (%)92.4
Koruma sınıfı (IP)54
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6208
Etiket noNP1159L
Performans
Genel karakteristikler· 460 V, 60 Hz, 5 hp
Faz-faz direnci, 25 °C'de (Ω)2.12 Ω
Anma yükte sıcaklık artışı (°C)56° C
Yolverme yöntemiDOL
Devrilme torku47.48 lb-ft
Kalkış minimum torku (pull-up)22.38 lb-ft
Kilitli rotor torku28.3 lb-ft
Kalkış akımı (A)49.16 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 41 | 64 | 77 | 83 | 85 | 85 | 0 |
| Verim % | 0 | 86.4 | 90.8 | 91.4 | 91.3 | 90.7 | 89.3 | 0 |
| Devir rpm | 1799 | 1793 | 1787 | 1779 | 1772 | 1762 | 1753 | 0 |
| Hat akımı A | 2.83 | 3.28 | 3.99 | 5 | 6.18 | 7.6 | 9.19 | 0 |
| Güç W | 136 | 1079 | 2049 | 3049 | 4068 | 5143 | 6241 | 0 |
| Tork lb-ft | 0 | 3.66 | 7.33 | 11.03 | 14.76 | 18.64 | 22.4 | 0 |

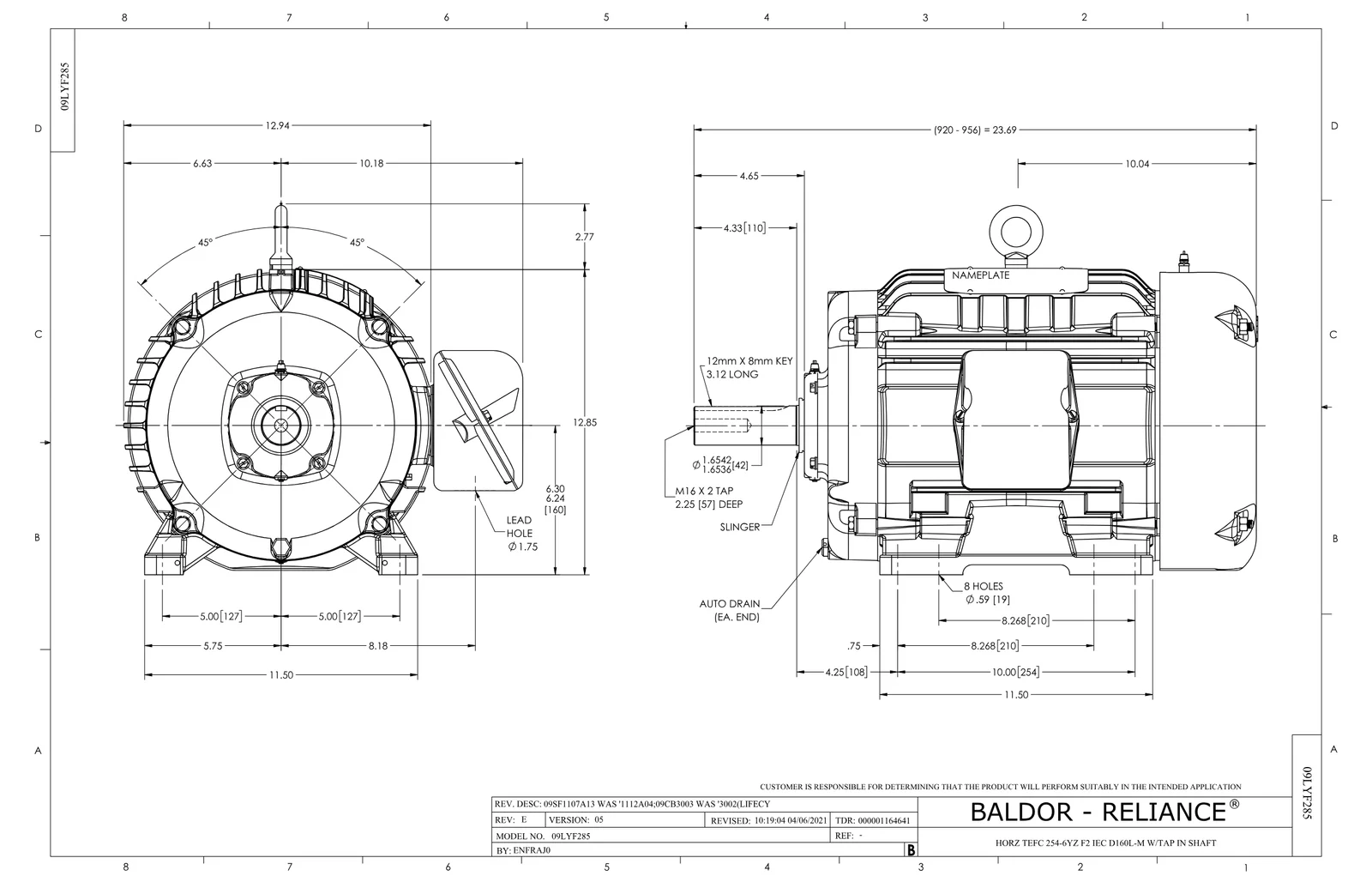

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 9
Baldor EMM2333 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 6 adet | 1.543 motor |
| 09EP1101A11SP | PU ENDPLATE, MACH | 1 adet | 23 motor |
| 09FH4000SP | 309 FH - BLACK PRIMER | 1 adet | 131 motor |
| 09CB3501SP | CONDUIT BOX LID FOR 09CB3001 & 09CB3002 | 1 adet | 392 motor |
| 09GS1013SP | GS FOR 09CB3501, 12CB1500 & 12CB1503 LID | 1 adet | 245 motor |
| 37FN3002B02 | EXFN, PLASTIC, 7.50 OD, 1.503 ID | 1 adet | 83 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,05 galon | 1.997 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
