Baldor EM4117T-G

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EM4117T-G

Shaft Grounding Motor - 30 hp, 1200 rpm, 3 ph, 230/460 V, 326T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1180 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # EM4117T-GSKU # YLSJR2O48VJEF8Q
Muhafaza tipiTEFC
Gövde (frame)326T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Shaft Grounding Motor - 30 hp, 1200 rpm, 3 ph, 230/460 V, 326T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1180 rpm Base, Foot Mount, Continuous Duty

Baldor EM4117T-G

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)326T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim39.000 A @ 460.0 V · 78.000 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)93.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)39.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter uyumlu
IP koruma sınıfıYOK
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 8 AWG
Motor tipi1264M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk30.34 IN
Güç faktörü78
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı2.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1180 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568664124
Motor CategoryShaft Grounding Motor
Motor Supply Voltage230/460 V
Base RPM1180 rpm
Weight604 lbs
Harmonization Code8501.52.8040
ApplicationsPumps, compressors, fans, conveyors, machine tools and other general purpose three phase applications.
Additional DetailsCopper windings, ball bearings and heavy duty steel or cast iron frames.
Mounting TypeFoot
Product TypeAir Handling (HVAC) Motors

Etiket Bilgileri

Katalog noEM4117T-G
Gövde koruma tipiTEFC
Spesifikasyon no12F882Y812G1
CC no010A
Gövde boyutu326T
Güç (HP)30
Yalıtım sınıfıH
Frekans (Hz)60
Devir (rpm)1180
Faz sayısı3
NEMA tasarım harfiA
Gerilim (V)230/460
Kod harfi (kilitli rotor kVA)H
Rulman (tahrik karşı tarafı)6311
Rulman (tahrik tarafı)6312
Akım (A)78/39
Çalışma sınıfı40C AMB-CONT
NEMA nominal verim (%)93
GresPOLYREX EM
Güç faktörü78
Servis faktörü1.15
Kullanılabilir gerilim (V)50HZ 30HP 190/380V 92/46A
Etiket noNP3443LUA

Performans

Genel karakteristikler· 460 V, 60 Hz, 30 hp

Faz-faz direnci, 25 °C'de (Ω)0.22799 Ω
Anma yükte sıcaklık artışı (°C)56° C
Servis faktörü yükünde sıcaklık artışı (°C)68° C
Yolverme yöntemiDOL
Devrilme torku370 lb-ft
Kalkış minimum torku (pull-up)179 lb-ft
Kilitli rotor torku217 lb-ft
Kalkış akımı (A)245 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %542637378808079
Verim %08992.793.493.192.491.492.7
Devir rpm1198.91196.51191.91188.31183.21178.21171.81180
Hat akımı A17.219.224.13138.747.557.344
Güç W6456360121461801624069302903676727802
Tork lb-ft033.366.599.6133167202153

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·710 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

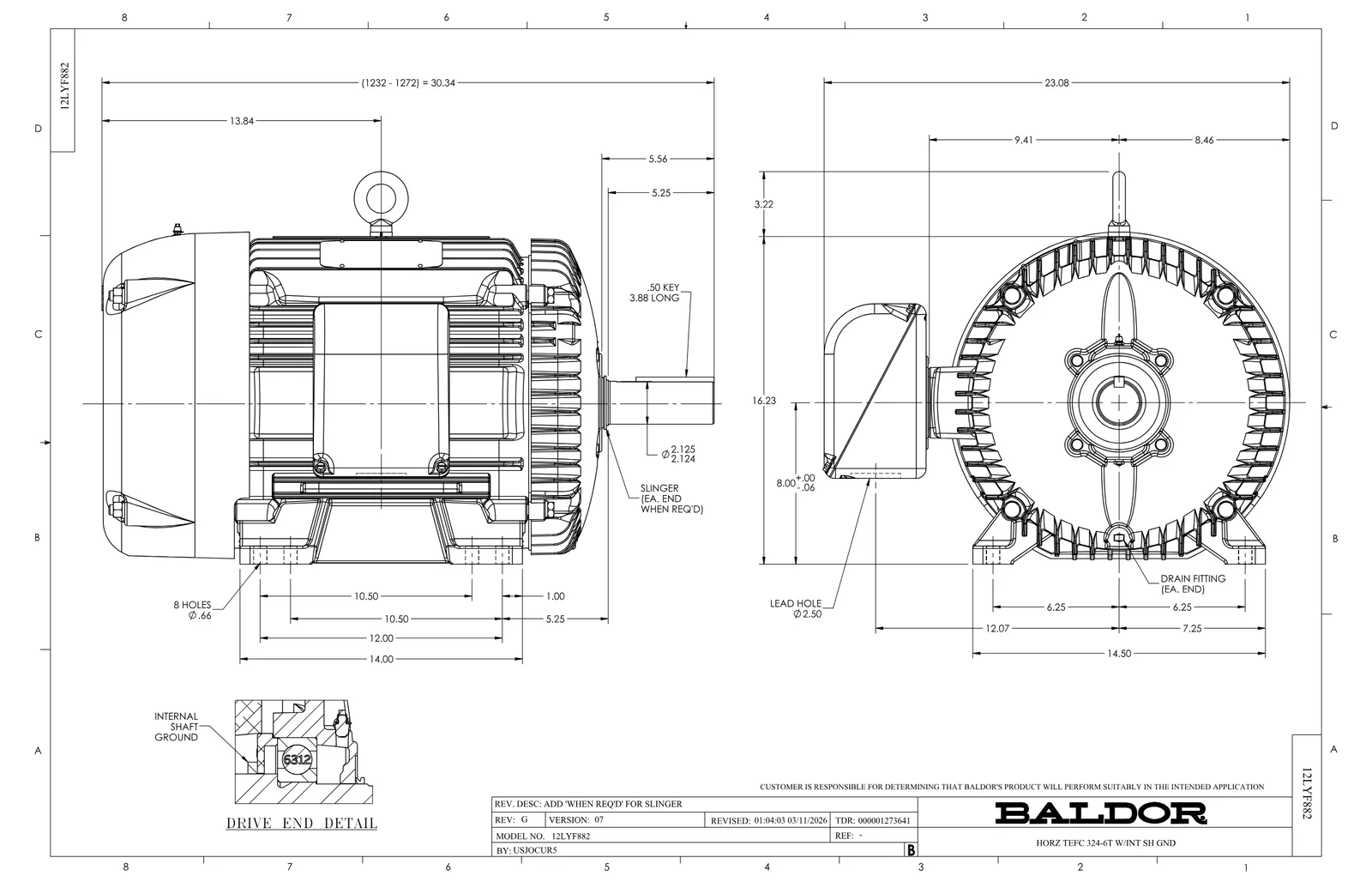

Boyut ÇizimiBoyut ÇizimiPDF·221 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

Yedek Parçalar 8

Baldor EM4117T-G motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
09FN3001B03SPEXTERNAL FAN, PLASTIC (COMES W/SCREW FRO1 adet 101 motor
HW1001A31LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I10 adet 1.025 motor
12FH1002SPFAN COVER, CAST1 adet 62 motor
10GS1000GASKET, CONDUIT BOX LID1 adet 209 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,125 galon 1.997 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
