Baldor EM4104T-5G

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EM4104T-5G

Shaft Grounding Motor - 30 hp, 1800 rpm, 3 ph, 575 V, 286T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1770 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # EM4104T-5GSKU # YLSYQA4WI5RK4S3
Muhafaza tipiTEFC
Gövde (frame)286T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Shaft Grounding Motor - 30 hp, 1800 rpm, 3 ph, 575 V, 286T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1770 rpm Base, Foot Mount, Continuous Duty

Baldor EM4104T-5G

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)286T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans575.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim29.000 A @ 575.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)93.6 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)29.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter uyumlu
IP koruma sınıfıYOK
KVA koduG
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 10 AWG
Motor tipi1056M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk27.81 IN
Güç faktörü83
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568666142
Motor CategoryShaft Grounding Motor
Motor Supply Voltage575 V
Base RPM1770 rpm
Weight423 lbs
Harmonization Code8501.52.8040
ApplicationsHeating, ventilation and air conditioning blower and fan motors, pump motors, and other general purpose applications using an adjustable speed drive.
Additional DetailsBaldor shaft grounding brush installed internally. Class H insulated motor. Regreasable ball bearings. Dynamically balanced rotors for reduced vibration and quiet operation. All models are Super-E® designs which meet NEMA Premium® efficiencies, are Inverter Ready, and have a 3-year warranty.
Mounting TypeFoot
Product TypeAir Handling (HVAC) Motors

Etiket Bilgileri

Katalog noEM4104T-5G
Gövde koruma tipiTEFC
Spesifikasyon no10H279Y759G1
CC no010A
Gövde boyutu286T
Güç (HP)30
Yalıtım sınıfıH
Frekans (Hz)60
Devir (rpm)1770
Faz sayısı3
NEMA tasarım harfiA
Gerilim (V)575
Kod harfi (kilitli rotor kVA)G
Rulman (tahrik karşı tarafı)6309
Rulman (tahrik tarafı)6311
Akım (A)29
Çalışma sınıfı40C AMB-CONT
NEMA nominal verim (%)93.6
GresPOLYREX EM
Güç faktörü83
Servis faktörü1.15
Etiket noNP3443L

Performans

Genel karakteristikler· 575 V, 60 Hz, 30 hp

Faz-faz direnci, 25 °C'de (Ω)0.375 Ω
Anma yükte sıcaklık artışı (°C)58° C
Servis faktörü yükünde sıcaklık artışı (°C)71° C
Yolverme yöntemiDOL
Devrilme torku255 lb-ft
Kalkış minimum torku (pull-up)120 lb-ft
Kilitli rotor torku136 lb-ft
Kalkış akımı (A)177 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %447697784848384
Verim %090.993.994.49492.992.593.4
Devir rpm17991794178617801773176417541768
Hat akımı A11.513.317.623.428.535.943.632.9
Güç W4786223120521791323862299403608227509
Tork lb-ft022.244.666.989.2111134102

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·38 KB·English
Teknik DatasheetTeknik DatasheetPDF·665 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

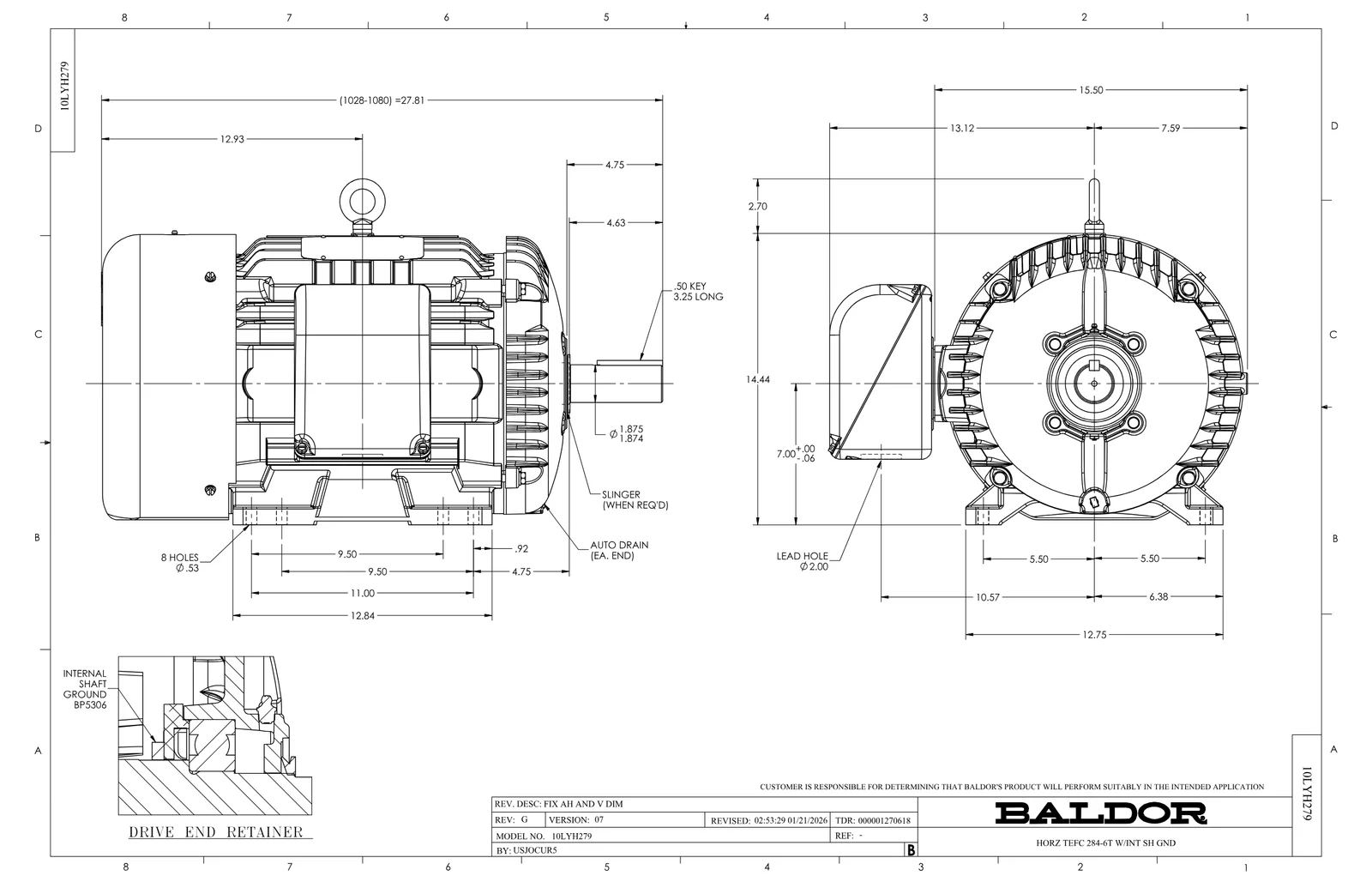

Boyut ÇizimiBoyut ÇizimiPDF·182 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 8

Baldor EM4104T-5G motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
09FN3001C02EXTERNAL FAN, PLASTIC (COMES W/SCREW FRO1 adet 155 motor
10CB3000SPKOBX, CAST W/2.00 LEAD HOLE1 adet 220 motor
HW1001A31LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I8 adet 1.025 motor
10GS1000GASKET, CONDUIT BOX LID1 adet 209 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,125 galon 1.997 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
