Baldor EM4100T

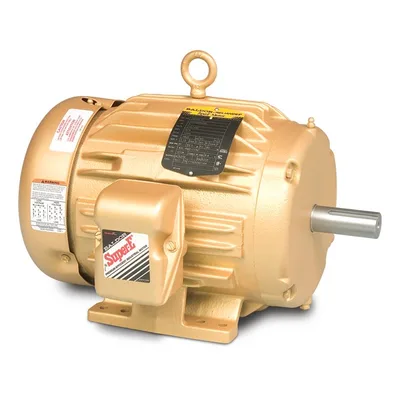

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EM4100T

Baldor-Reliance EM4100T; 15 HP, 1175 rpm, 3 faz 460/230 V, 60 Hz, 284T gövde, TEFC muhafazalı genel amaçlı AC elektrik motorudur.

BaldorMFR # EM4100TSKU # YLSL3EDH11YLCDY
Muhafaza tipiTEFC
Gövde (frame)284T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor-Reliance EM4100T; 15 HP, 1175 rpm, 3 faz 460/230 V, 60 Hz, 284T gövde, TEFC muhafazalı genel amaçlı AC elektrik motorudur.

Baldor EM4100T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)284T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim21.000 A @ 460.0 V · 42.000 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)21.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 10 AWG
Motor tipi1046M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk27.76 IN
Güç faktörü73
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1175 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568103029

Etiket Bilgileri

Katalog noEM4100T
Gövde koruma tipiTEFC
Spesifikasyon no10C151Y561G1
CC no010A
Gövde boyutu284T
Güç (HP)15
Yalıtım sınıfıF
Frekans (Hz)60
Devir (rpm)1175
Faz sayısı3
NEMA tasarım harfiA
Gerilim (V)230/460
Kod harfi (kilitli rotor kVA)H
Rulman (tahrik karşı tarafı)6309
Rulman (tahrik tarafı)6311
Akım (A)42/21
Çalışma sınıfı40C AMB-CONT
NEMA nominal verim (%)91.7
GresPOLYREX EM
Güç faktörü73
Servis faktörü1.15
Kullanılabilir gerilim (V)50Hz 15HP 190/380V 48/24A
Etiket noNP3443LUA

Performans

Genel karakteristikler· 460 V, 60 Hz, 15 hp

Faz-faz direnci, 25 °C'de (Ω)0.502 Ω
Anma yükte sıcaklık artışı (°C)43° C
Servis faktörü yükünde sıcaklık artışı (°C)51° C
Yolverme yöntemiDOL
Devrilme torku213 lb-ft
Kalkış minimum torku (pull-up)93.1 lb-ft
Kilitli rotor torku114 lb-ft
Kalkış akımı (A)144 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %532526572767875
Verim %08389.491.391.791.490.891.7
Devir rpm11991196119311891185118111771181
Hat akımı A12.413.215.117.921.325.329.623.4
Güç W53633796218920312240152971845414042
Tork lb-ft016.5232.8449.7466.6883.3910076.6

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·37 KB·English
Teknik DatasheetTeknik DatasheetPDF·676 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

Boyut ÇizimiBoyut ÇizimiPDF·183 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 7

Baldor EM4100T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
10CB3000SPKOBX, CAST W/2.00 LEAD HOLE1 adet 220 motor
HW1001A31LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I8 adet 1.025 motor
10GS1000GASKET, CONDUIT BOX LID1 adet 209 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,125 galon 1.997 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor

Aksesuarlar 2

Baldor EM4100T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
10-1305C FACE KIT 21 motor
10EP1502A01SPD-FLANGE KIT 16 motor
