Baldor EM3710T-9
EM3710T-9
Muhafaza tipiTEFC
Gövde (frame)213T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Ürün Hakkında
Baldor EM3710T-9 (EM3710T-9), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor EM3710T-9 fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor EM3710T-9
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)213T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA_PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim20.200 A @ 230.0 V · 21.500 A @ 208.0 V · 10.100 A @ 460.0 V
Tasarım koduC
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)10.1 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
IP koruma sınıfıYOK
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi3744M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk19.02 IN
Güç faktörü76
Ürün ailesiWP güverte altı denizcilik hizmeti
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1765 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568815892
Product TypeBrake Motors
Etiket Bilgileri
Katalog noEM3710T-9
Spesifikasyon no37N527R648G1
Güç (HP)7.5
Gerilim (V)230/460
Akım (A)20.2/10.1
Devir (rpm)1765
Gövde boyutu213T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiC
Yalıtım sınıfıF
NEMA nominal verim (%)91.7
Güç faktörü76
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Gövde koruma tipiTEFC
Etiket noNP1267L
Performans
Genel karakteristikler· 460 V, 60 Hz, 7.5 hp
Faz-faz direnci, 25 °C'de (Ω)1.15 Ω
Anma yükte sıcaklık artışı (°C)62° C
Servis faktörü yükünde sıcaklık artışı (°C)76° C
Yolverme yöntemiDOL
Devrilme torku61.2 lb-ft
Kalkış minimum torku (pull-up)49.9 lb-ft
Kilitli rotor torku62.06 lb-ft
Kalkış akımı (A)61.95 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 5 | 39 | 61 | 72 | 77 | 80 | 81 | 78 |
| Verim % | 0 | 87.3 | 91.6 | 92.1 | 91.7 | 90.9 | 89.7 | 91.3 |
| Devir rpm | 1799 | 1792 | 1784 | 1775 | 1765 | 1753 | 1741 | 1759 |
| Hat akımı A | 4.69 | 5.22 | 6.43 | 8.07 | 9.97 | 12.2 | 14.53 | 11.4 |
| Güç W | 183 | 1612 | 3109 | 4600 | 6132 | 7729 | 9352 | 7090 |
| Tork lb-ft | 0 | 5.53 | 11.24 | 16.81 | 22.45 | 28.23 | 33.92 | 25.9 |

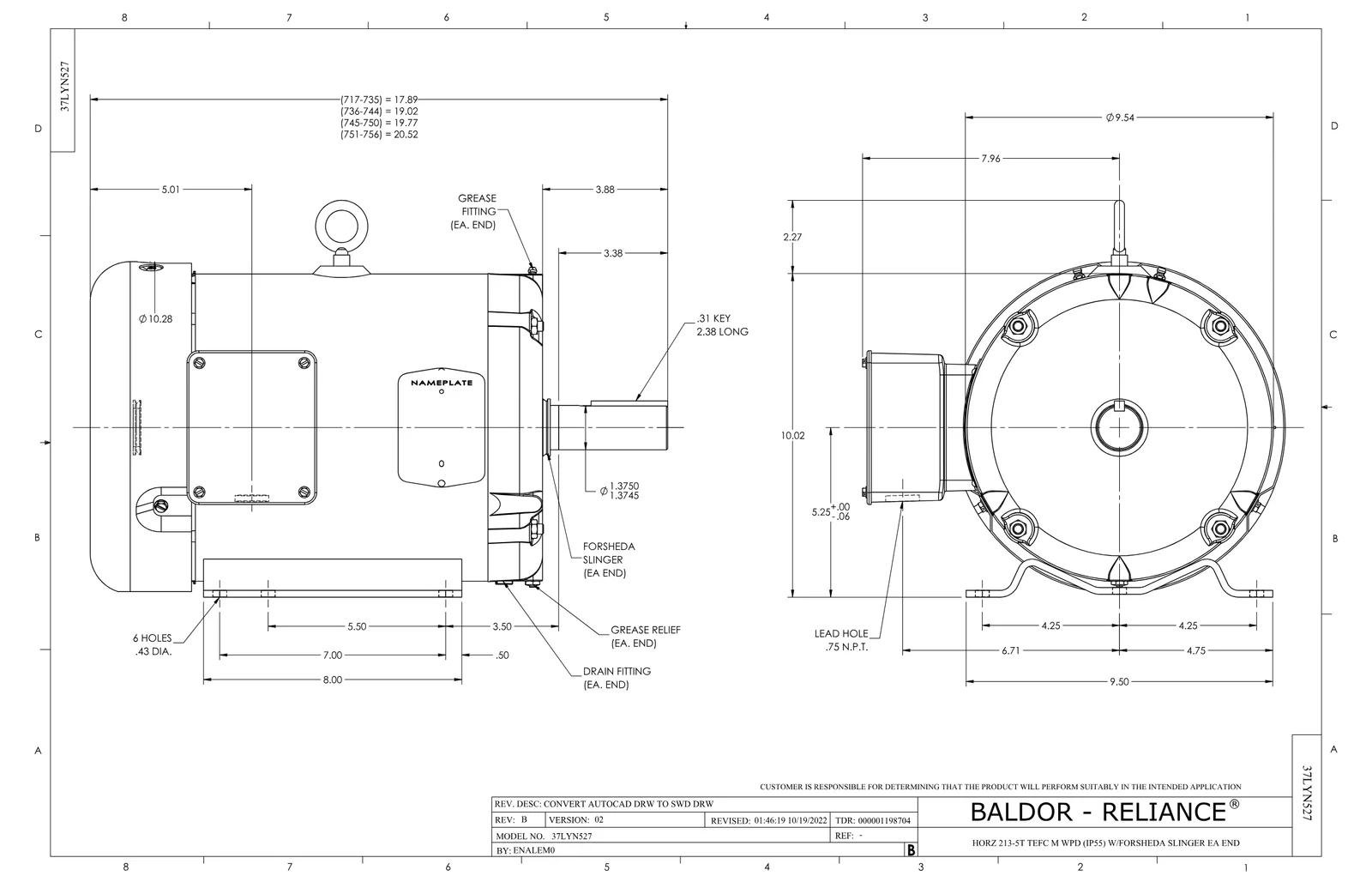

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 7
Baldor EM3710T-9 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37FN3002C01 | EXFN, PLASTIC, 6.00 OD, 1.155 ID | 1 adet | 245 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 2 adet | 1.543 motor |
| 07FH4007SP | PRIMED | 1 adet | 189 motor |
| HW4600B36SP | V-RING SLINGER 1.188 X 1.380 X .24 VITON | 1 adet | 252 motor |
| HW4600B31SP | V-RING SLINGER 1.438 X 1.758 X .24 VITON | 1 adet | 32 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
