Baldor EM3664T
Baldor-Reliance EM3664T; 2 HP, 1165 rpm, 3 faz 230/460 V, 60 Hz, 184T gövde, TEFC muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)184T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance EM3664T; 2 HP, 1165 rpm, 3 faz 230/460 V, 60 Hz, 184T gövde, TEFC muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Baldor EM3664T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)184T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.150 A @ 460.0 V · 6.300 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)88.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Muhafaza modifikasyonuAğır hizmet özellikleri
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.2 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
IP koruma sınıfıYOK
KVA koduK
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi0642M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk15.24 IN
Güç faktörü68
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1165 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568204764
Etiket Bilgileri
Katalog noEM3664T
Spesifikasyon no06C101W970G1
Güç (HP)2
Gerilim (V)230/460
Akım (A)6.3/3.15
Devir (rpm)1165
Gövde boyutu184T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)88.5
Güç faktörü68
Çalışma sınıfı40C AMB-CONT
CC no010A
Gövde koruma tipiTEFC
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Etiket noNP3441LUA
Performans
Genel karakteristikler· 460 V, 60 Hz, 2 hp
Faz-faz direnci, 25 °C'de (Ω)5.42 Ω
Anma yükte sıcaklık artışı (°C)27° C
Servis faktörü yükünde sıcaklık artışı (°C)33° C
Yolverme yöntemiDOL
Devrilme torku31.2 lb-ft
Kalkış minimum torku (pull-up)16.7 lb-ft
Kilitli rotor torku19.9 lb-ft
Kalkış akımı (A)20.9 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 31 | 48 | 60 | 68 | 73 | 75 | 71 |
| Verim % | 0 | 80.5 | 86.9 | 88.5 | 88.6 | 87.9 | 86.6 | 88.2 |
| Devir rpm | 1198.9 | 1193.1 | 1186 | 1178.3 | 1170 | 1160.8 | 1150 | 1164 |
| Hat akımı A | 1.84 | 1.97 | 2.26 | 2.67 | 3.14 | 3.68 | 4.33 | 3.46 |
| Güç W | 86.9 | 484 | 870 | 1281 | 1697 | 2133 | 2593 | 1959 |
| Tork lb-ft | 0 | 2.26 | 4.46 | 6.74 | 9.05 | 11.3 | 13.7 | 10.4 |

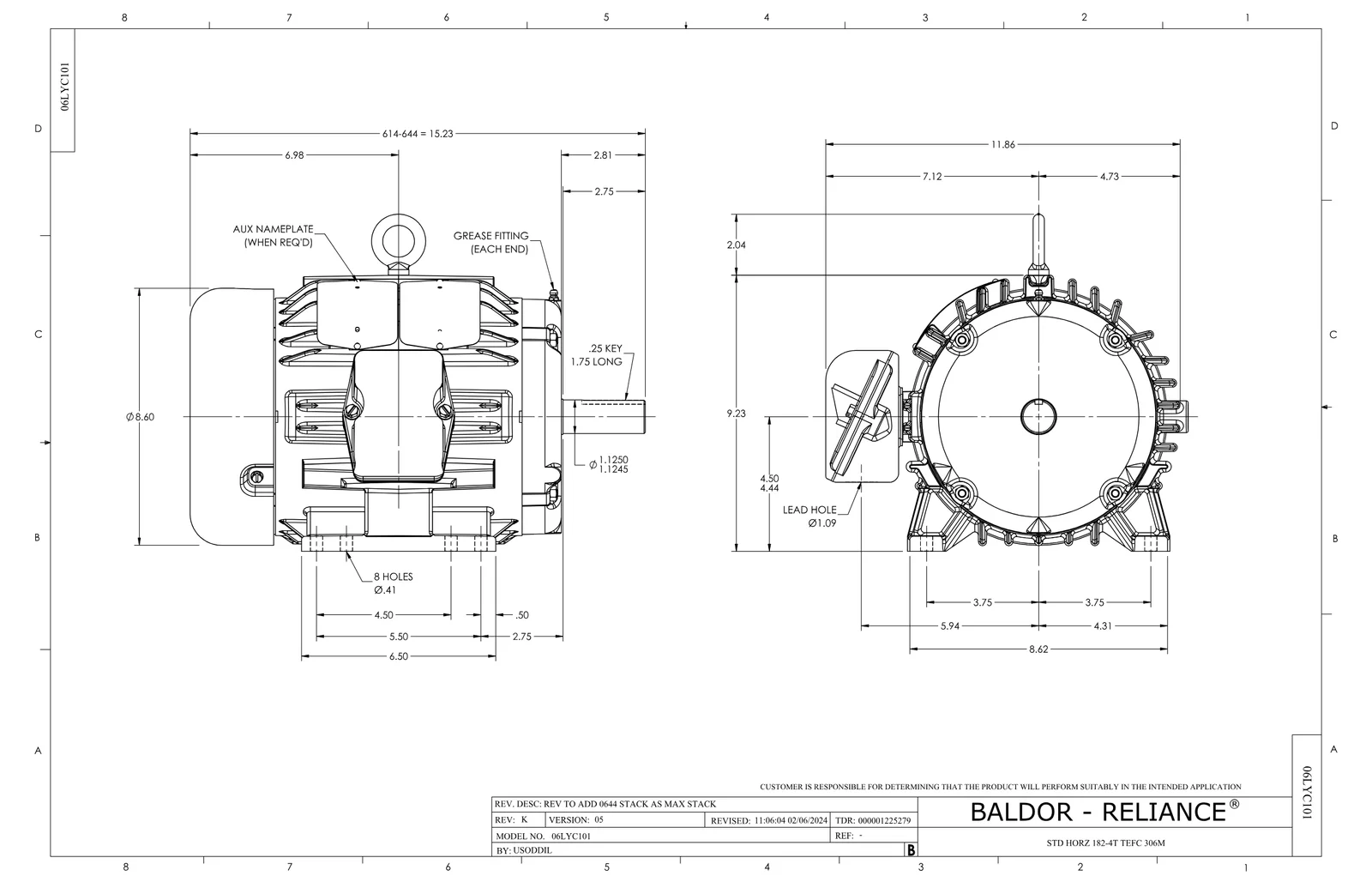

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 5
Baldor EM3664T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75 | 4 adet | 1.543 motor |
| 36FH4009A03SP | IEC FH , W/ PRIMER | 1 adet | 23 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,026 galon | 1.997 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 1
Baldor EM3664T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 36-1749 | C FACE KIT | 13 motor |
