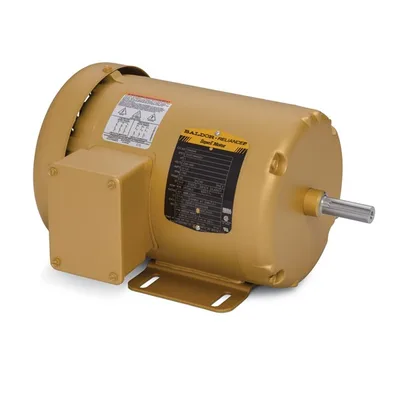

Baldor EM3546

General Purpose Motor - 1 hp, 1800 rpm, 3 ph, 230/460 V, 56 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1770 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # EM3546SKU # YLS81K1DJT4JXK2

Muhafaza tipiTEFC

Gövde (frame)56

Gövde malzemesiÇelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış1.000 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Motor - 1 hp, 1800 rpm, 3 ph, 230/460 V, 56 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1770 rpm Base, Foot Mount, Continuous Duty

Özellikler ve Avantajlar

Suitable for mounting in any position
Ball bearings, heavy-gauge steel and cast-iron frames, gasketed conduit boxes, 1.15 service factor or greater, and low-loss electrical grade lamination steel
Super-E® motors have NEMA Premium® efficiency and 3 year warranty
Applications: Pumps, compressors, fans, conveyors, machine tools and other general purpose three phase applications

Baldor EM3546

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC

Gövde (frame)56

Gövde malzemesiÇelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış1.000 HP @ 60 HZ

Faz3

Frekansta senkron devir (rpm)1800 RPM @ 60 HZ

Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuYok

Tehlikeli alan bölümüUygulanamaz

Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)

Ortam sıcaklığı (°C)40 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiRijit

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Akım @ gerilim1.600 A @ 460.0 V · 3.200 A @ 230.0 V

Tasarım koduB

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)85.5 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)1.6 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıF

İnvertör koduİnverter hizmeti

KVA koduN

Kaldırma kulaklarıKaldırma kulağı yok

Sabit rulman göstergesiKilitli rulman yok

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıSerbest kablo uçları

Motor kablo adedi/kesiti9 @ 18 AWG

Motor tipi3520M

Montaj düzeniF1

Kutup sayısı4

Toplam uzunluk12.23 IN

Güç faktörü69

Ürün ailesiGenel amaçlı

Kasnak tarafı rulman tipiBilyalı

Kasnak yüzey koduStandart

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

RoHS durumuROHS COMPLIANT

Servis faktörü1.15

Mil çapı0.625 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiYağ savurucu yok

Devir (rpm)1770 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıYok

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

UPC781568295915

Motor Supply Voltage230/460 V

Base RPM1770 rpm

Mounting TypeFoot

IP Rating44

Weight35 lbs

ApplicationsPumps, compressors, fans, conveyors, machine tools and other general purpose three phase applications.

Additional DetailsSuitable for mounting in any position. Ball bearings, heavy-gauge steel and cast-iron frames, gasketed conduit boxes, 1.15 service factor or greater, and low-loss electrical grade lamination steel.

Harmonization Code8501.51.6040

Motor CategoryGeneral Purpose Motor

Product TypeGeneral Purpose Motors

Etiket Bilgileri

Katalog noEM3546

Spesifikasyon no35A011G004G1

Güç (HP)1

Gerilim (V)230/460

Akım (A)3.2/1.6

Devir (rpm)1770

Gövde boyutu56

Frekans (Hz)60

Faz sayısı3

Servis faktörü1.15

Kod harfi (kilitli rotor kVA)N

NEMA tasarım harfiB

Yalıtım sınıfıF

NEMA nominal verim (%)85.5

Güç faktörü69

Çalışma sınıfı40C AMB-CONT

CC no010A

Gövde koruma tipiTEFC

Rulman (tahrik tarafı)6205

Rulman (karşı taraf)6203

Etiket noNP3441LUA

Performans

Genel karakteristikler· 460 V, 60 Hz, 1 hp

Faz-faz direnci, 25 °C'de (Ω)16.049 Ω

Anma yükte sıcaklık artışı (°C)36° C

Servis faktörü yükünde sıcaklık artışı (°C)41° C

Yolverme yöntemiDOL

Devrilme torku14.6 lb-ft

Kalkış minimum torku (pull-up)7.57 lb-ft

Kilitli rotor torku9.17 lb-ft

Kalkış akımı (A)14.6 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%	S.F.
Güç faktörü %	8	29	45	58	67	73	78	71
Verim %	0	71.1	81.2	84.7	85.8	86	85.6	85.9
Devir rpm	1799.8	1794	1787.3	1781.1	1774.3	1767.4	1759.4	1770
Hat akımı A	1.2	1.22	1.31	1.46	1.64	1.86	2.11	1.77
Güç W	76.7	277	469	668	875	1092	1311	1005
Tork lb-ft	0	0.7733	1.501	2.238	2.982	3.741	4.49	3.44

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English

Teknik DatasheetTeknik DatasheetPDF·600 KB·English

Performans EğrisiPerformans EğrisiPDF·59 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

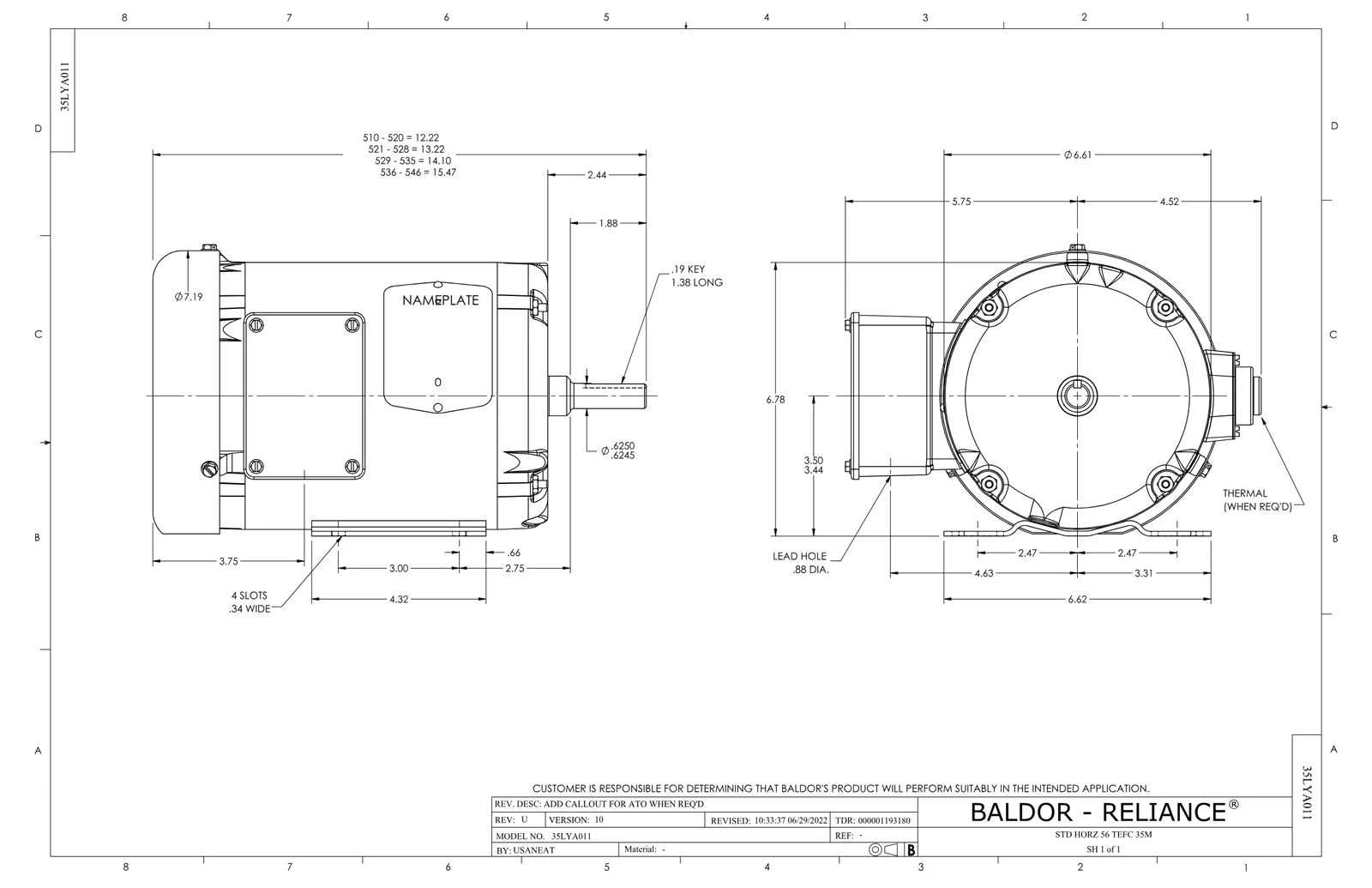

Boyut ÇizimiBoyut ÇizimiPDF·107 KB·English

CAD Dosyaları 9

3D Model

2D Çizim

Yedek Parçalar 5

Baldor EM3546 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
34FN3002B01	EXTERNAL FAN, PLASTIC, .637/.639 HUB W/	1 adet	623 motor
36GS1000SP	GASKET-CONDUIT BOX, .06 THICK #SV-330 LE	1 adet	831 motor
MG1050Y01	CELEROL BALDOR GOLD 5 GALLON BUCKET	0,017 galon	1.997 motor
LB1624	COMBINED WARNING LABEL, ISO/ANSI PICTOGR	1 adet	4.237 motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor

Aksesuarlar 2

Baldor EM3546 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
35-8762	C FACE KIT	80 motor
35EP1506A01SP	D-FLANGE KIT	82 motor
