Baldor EM3305T-G
Shaft Grounding Motor - 3 hp, 1200 rpm, 3 ph, 230/460 V, 213T Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1165 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiOPSB
Gövde (frame)213T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
Shaft Grounding Motor - 3 hp, 1200 rpm, 3 ph, 230/460 V, 213T Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1165 rpm Base, Foot Mount, Continuous Duty
Baldor EM3305T-G
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiOPSB
Gövde (frame)213T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim4.500 A @ 460.0 V · 9.000 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)88.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter uyumlu
IP koruma sınıfıYOK
KVA koduK
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi3734M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk16.32 IN
Güç faktörü70
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1165 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568663820
Motor CategoryShaft Grounding Motor
Motor Supply Voltage230/460 V
Base RPM1165 rpm
Weight110 lbs
Harmonization Code8501.52.4000
ApplicationsHeating, ventilation and air conditioning blower and fan motors, pump motors, and other general purpose applications using an adjustable speed drive.
Additional DetailsBaldor shaft grounding brush installed internally. Class H insulated motor. Regreasable ball bearings. Dynamically balanced rotors for reduced vibration and quiet operation. All models are Super-E® designs which meet NEMA Premium® efficiencies, are Inverter Ready, and have a 3-year warranty.
Mounting TypeFoot
Product TypeAir Handling (HVAC) Motors
Etiket Bilgileri
Katalog noEM3305T-G
Spesifikasyon no37J839R333G1
Güç (HP)3
Gerilim (V)230/460
Akım (A)9/4.5
Devir (rpm)1165
Gövde boyutu213T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıH
NEMA nominal verim (%)88.5
Güç faktörü70
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Gövde koruma tipiOPSB
Etiket noNP1259L
Performans
Genel karakteristikler· 460 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)3.48 Ω
Anma yükte sıcaklık artışı (°C)20° C
Servis faktörü yükünde sıcaklık artışı (°C)24° C
Yolverme yöntemiDOL
Devrilme torku46.48 lb-ft
Kalkış minimum torku (pull-up)21.64 lb-ft
Kilitli rotor torku35.84 lb-ft
Kalkış akımı (A)31.11 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 34 | 53 | 64 | 71 | 74 | 76 | 73 |
| Verim % | 0 | 82.9 | 88.4 | 89.4 | 88.9 | 88 | 86.1 | 88.4 |
| Devir rpm | 1195 | 1192 | 1185 | 1177 | 1168 | 1158 | 1147 | 1161 |
| Hat akımı A | 2.38 | 2.57 | 3.06 | 3.73 | 4.49 | 5.41 | 6.45 | 5.04 |
| Güç W | 106 | 690 | 1296 | 1907 | 2534 | 3210 | 3910 | 2942 |
| Tork lb-ft | 0 | 3.38 | 6.81 | 10.2 | 13.59 | 17.19 | 20.68 | 15.8 |

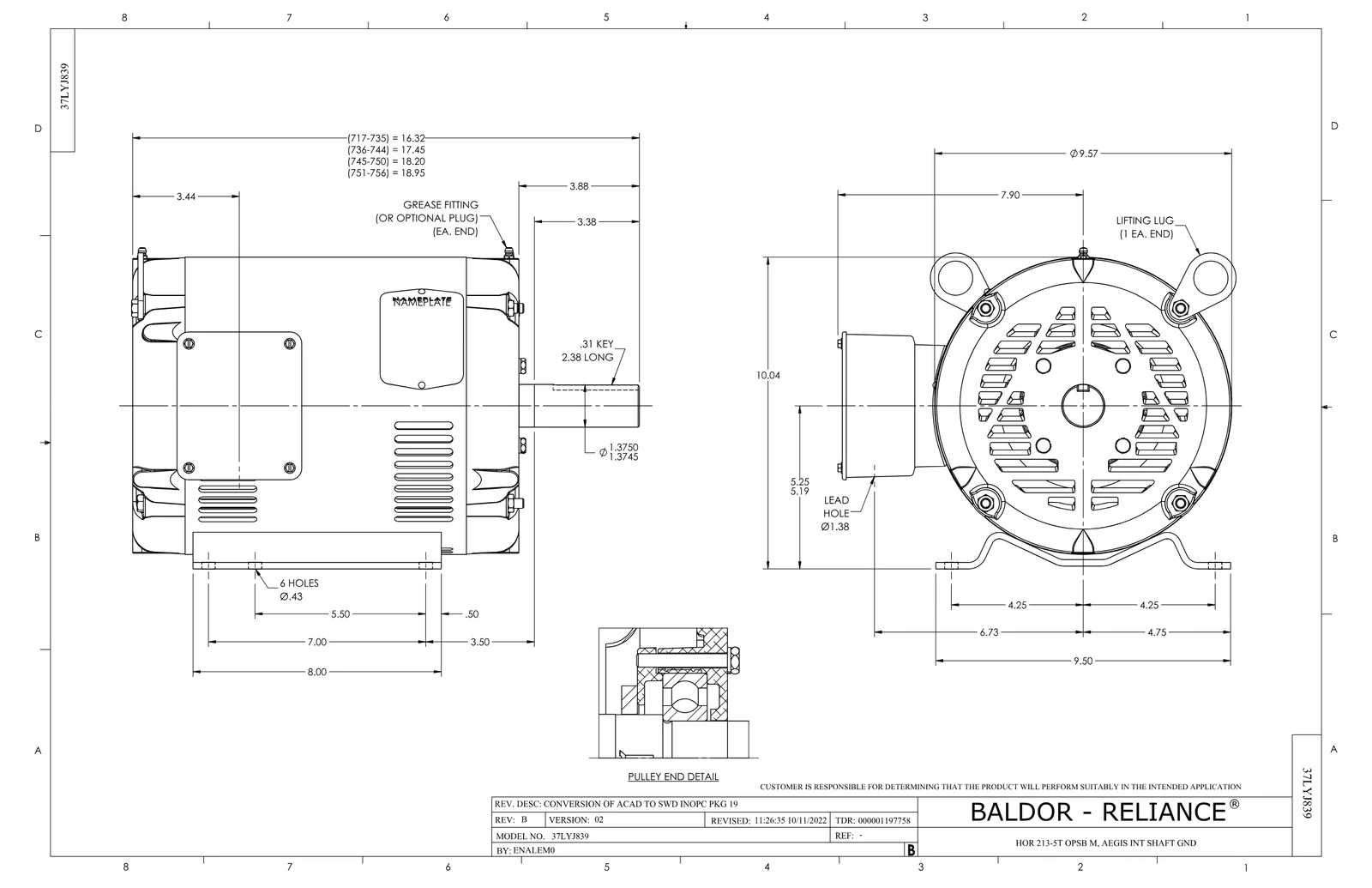

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 4
Baldor EM3305T-G motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37EP3203A00 | MASTER,ODE,206 BRG,GREASER | 1 adet | 86 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,028 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
