Baldor EM2333T-58
Baldor-Reliance EM2333T-58; 15 HP, 1450 rpm, 3 faz 400 V, 50 Hz, 254T gövde, TEFC muhafazalı genel amaçlı üç fazlı elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)254T
Gövde malzemesiDöküm Demir
Frekans (Hz)50.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 50 HZ
Ürün Hakkında
Baldor-Reliance EM2333T-58; 15 HP, 1450 rpm, 3 faz 400 V, 50 Hz, 254T gövde, TEFC muhafazalı genel amaçlı üç fazlı elektrik motorudur.
Baldor EM2333T-58
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)254T
Gövde malzemesiDöküm Demir
Frekans (Hz)50.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 50 HZ
Faz3
Frekansta senkron devir (rpm)1500 RPM @ 50 HZ
Gerilim @ frekans400.0 V @ 50 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCE · CSA · CURUS · UKCA · UR · WEEE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim21.000 A @ 400.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.4 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)21.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 12 AWG
Motor tipi0948M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk23.55 IN
Güç faktörü81
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiYıldız yolverme - Üçgen çalışma
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568774106
Etiket Bilgileri
Katalog noEM2333T-58
Spesifikasyon no09F103Z837G1
Güç (HP)15/11.1KW
Faz sayısı3
Gerilim (V)400
Akım (A)21
Devir (rpm)1450 1/MIN IC411 130KG
Gövde boyutu254T
Frekans (Hz)50
Koruma sınıfı (IP)54
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiB
Yalıtım sınıfıF
Nominal verim (%)91.4
Güç faktörü81
208V'ta kullanılabilirN/A
Çalışma sınıfı40C AMB-S1 CONT
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6208
Gövde koruma tipiTEFC
Etiket noNP3444L
Performans
Genel karakteristikler· 400 V, 50 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.485 Ω
Anma yükte sıcaklık artışı (°C)59° C
Servis faktörü yükünde sıcaklık artışı (°C)73° C
Yolverme yöntemiDOL
Devrilme torku204 lb-ft
Kalkış minimum torku (pull-up)82.8 lb-ft
Kilitli rotor torku124 lb-ft
Kalkış akımı (A)139 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 49 | 70 | 80 | 83 | 85 | 86 | 84 |
| Verim % | 0 | 87 | 91.1 | 91.8 | 91.4 | 90.5 | 89.7 | 91.1 |
| Devir rpm | 1499 | 1491 | 1483 | 1477 | 1470 | 1449 | 1443 | 1457 |
| Hat akımı A | 8.2 | 9.74 | 12.8 | 16.7 | 21.3 | 26 | 31 | 24.1 |
| Güç W | 361 | 3287 | 6234 | 9234 | 12277 | 15381 | 18556 | 14139 |
| Tork lb-ft | 0 | 13.5 | 27 | 40.5 | 54 | 67.6 | 81.2 | 62.2 |

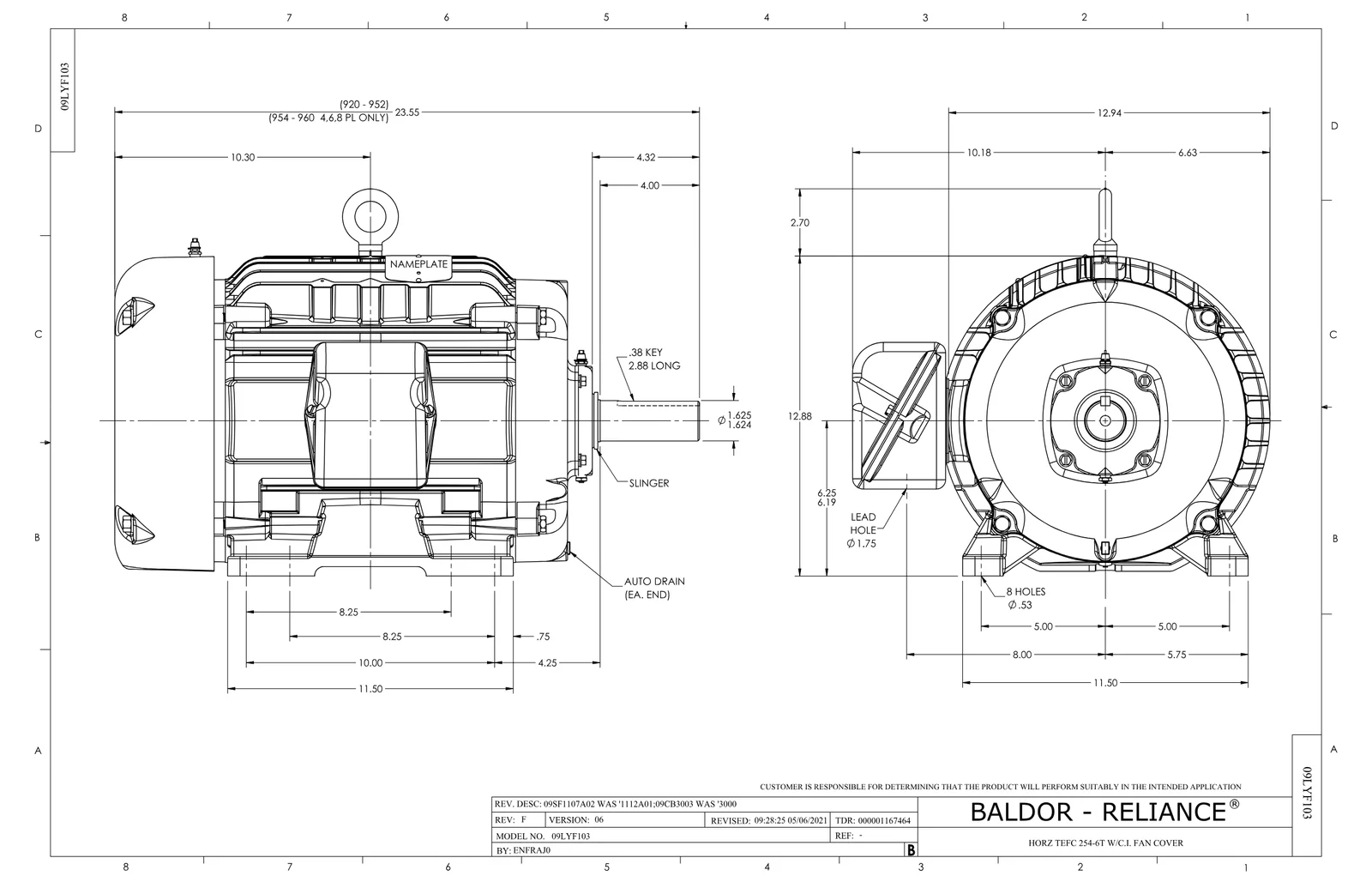

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
Yedek Parçalar 8
Baldor EM2333T-58 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 09FN3001D01SP | EXTERNAL FAN, PLASTIC (COMES W/SCREW FRO | 1 adet | 148 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 6 adet | 1.543 motor |
| 09EP1101A11SP | PU ENDPLATE, MACH | 1 adet | 23 motor |
| 09CB3501SP | CONDUIT BOX LID FOR 09CB3001 & 09CB3002 | 1 adet | 392 motor |
| 09GS1013SP | GS FOR 09CB3501, 12CB1500 & 12CB1503 LID | 1 adet | 245 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,05 galon | 1.997 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
