Baldor EL3605T
General Purpose Motor - 2 hp, 1800 rpm, 1 ph, 115/230 V, 182T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1740 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)182T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış2.000 HP @ 60 HZ
Faz1
Ürün Hakkında
General Purpose Motor - 2 hp, 1800 rpm, 1 ph, 115/230 V, 182T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1740 rpm Base, Foot Mount, Continuous Duty
Özellikler ve Avantajlar
- Low-loss electrical-grade lamination steel
- Heavy-gauge steel frames
- Three-year warranty
- Suitable for energy-saving applications where continuous operation is required
Baldor EL3605T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)182T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış2.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS · CURUSEEV · NEMA PREMIUM (ESKİ LOGO) · CSA EEV · C UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim17.600 A @ 115.0 V · 8.800 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)82.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)8.8 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti4 @ 14 AWG, A PH
Motor tipi3623LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk16.56 IN
Güç faktörü90
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1740 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568138649
Motor Supply Voltage115/230 V
Base RPM1740 rpm
Mounting TypeFoot
Warranty3 Year Warranty
Type Of BearingBall
IP Rating44
Weight72 lbs
ApplicationsCompressors, pumps, fans, farm equipment, conveyors, material handling equipment, machine tools and others.
Additional DetailsHeavy gauge steel frames and a heavy duty base seam welded to the frame, ball bearings, a “Snap Action” starting switch and gasketed conduit box and capacitor cover.
Harmonization Code8501.40.6040
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noEL3605T
Spesifikasyon no36E004Y546G1
Güç (HP)2
Gerilim (V)115/230
Akım (A)17.6/8.8
Devir (rpm)1740
Gövde boyutu182T
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)82.5
Güç faktörü90
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiTEFC
Etiket noNP2116L
Performans
Genel karakteristikler· 230 V, 60 Hz, 2 hp
Faz-faz direnci, 25 °C'de (Ω)1.22 Ω / 0.64 Ohms B Ph
Anma yükte sıcaklık artışı (°C)55° C
Servis faktörü yükünde sıcaklık artışı (°C)71° C
Yolverme yöntemiDOL
Devrilme torku13.2 lb-ft
Kalkış minimum torku (pull-up)9.2 lb-ft
Kilitli rotor torku14.7 lb-ft
Kalkış akımı (A)62.4 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 24 | 67 | 82 | 87 | 90 | 91 | 90 | 0 |
| Verim % | 0 | 72.4 | 82.1 | 84 | 83 | 80.1 | 75.4 | 0 |
| Devir rpm | 1799 | 1784 | 1771 | 1755 | 1739 | 1716 | 1685 | 0 |
| Hat akımı A | 2.72 | 3.48 | 4.9 | 6.68 | 8.78 | 11.28 | 14.36 | 10.2 |
| Güç W | 150 | 534 | 935 | 1358 | 1815 | 2320 | 2904 | 0 |
| Tork lb-ft | 0 | 1.525 | 3.05 | 4.575 | 6.1 | 7.625 | 9.15 | 0 |
Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri

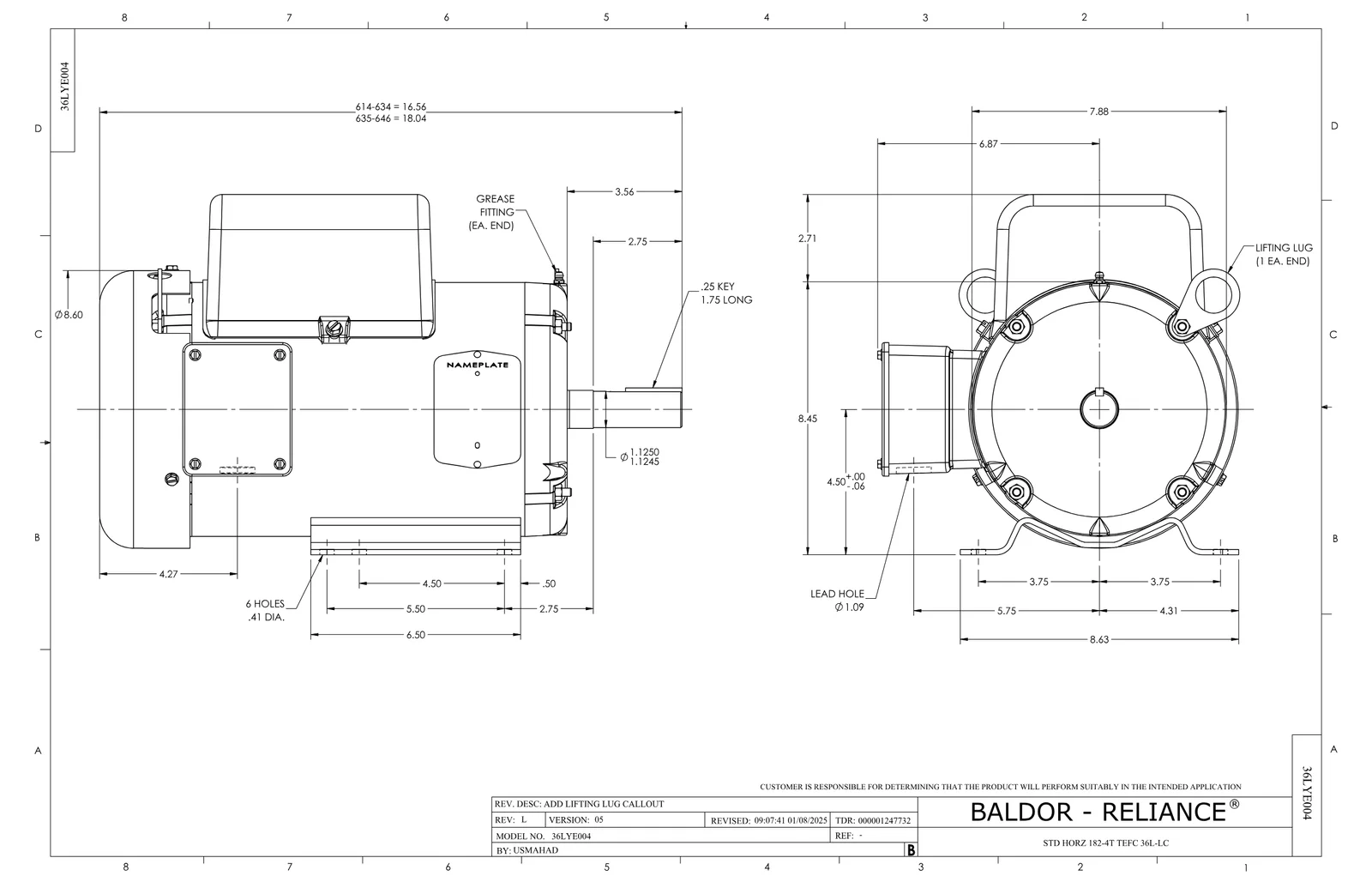

CAD Dosyaları 9
Yedek Parçalar 8
Baldor EL3605T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| 36EP3104A01 | FREP MACH W/GRSR, RAISED FH PADS | 1 adet | 141 motor |
| 36EP3100A01SP | PUEP ASSEMBLY FOR ROUTING PURPOSES | 1 adet | 74 motor |
| 37GS1001SP | GASKET, CONDUIT BOX LID, .06 THICK LEXID | 1 adet | 329 motor |
| 36FN3000C01SP | EXFN, PLASTIC, 5.25 OD, .912 ID | 1 adet | 334 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,022 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
Aksesuarlar 2
Baldor EL3605T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 36-3301 | C FACE KIT | 39 motor |
| 36EP1304A62SP | FLANGE MTD ENDPLATE 182-4TD -ENCL (LESS | 47 motor |
