Baldor EL3503

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EL3503

General Purpose Motor - 1/2 hp, 3600 rpm, 1 ph, 115/230 V, 56 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Rigid Base Mount, Continuous Duty

BaldorMFR # EL3503SKU # YLSFDVS4SX8HUQ8
Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış.500 HP @ 60 HZ
Faz1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Motor - 1/2 hp, 3600 rpm, 1 ph, 115/230 V, 56 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Rigid Base Mount, Continuous Duty

Baldor EL3503

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış.500 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS · CURUSEEV · NEMA_PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim2.500 A @ 230.0 V · 4.900 A @ 115.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)68.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)2.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3413LC
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk11.97 IN
Güç faktörü84
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568481820
Motor Supply Voltage115/230 V
Base RPM3450 rpm
Mounting TypeRigid Base
Weight23 lbs
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors

Etiket Bilgileri

Katalog noEL3503
Spesifikasyon no34L277S431G1
Güç (HP).5
Gerilim (V)115/230
Akım (A)4.9/2.5
Devir (rpm)3450
Gövde boyutu56
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiN
Yalıtım sınıfıB
NEMA nominal verim (%)68
Güç faktörü84
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP2116L

Performans

Genel karakteristikler· 115 V, 60 Hz, 0.5 hp

Faz-faz direnci, 25 °C'de (Ω)1.06 Ω / 4.65 Ohms B Ph
Anma yükte sıcaklık artışı (°C)46° C
Servis faktörü yükünde sıcaklık artışı (°C)53° C
Yolverme yöntemiDOL
Devrilme torku2.33 lb-ft
Kalkış minimum torku (pull-up)1.95 lb-ft
Kilitli rotor torku2.14 lb-ft
Kalkış akımı (A)39.9 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %3447728390949294
Verim %05966.672.573.472.570.872.5
Devir rpm36023551352434943456341333553413
Hat akımı A2.722.973.394.024.855.87.135.8
Güç W107159282384500625754625
Tork lb-ft00.1860.3750.5610.7480.9351.120.935

Dokümanlar ve CAD

Bu ürüne ait 4

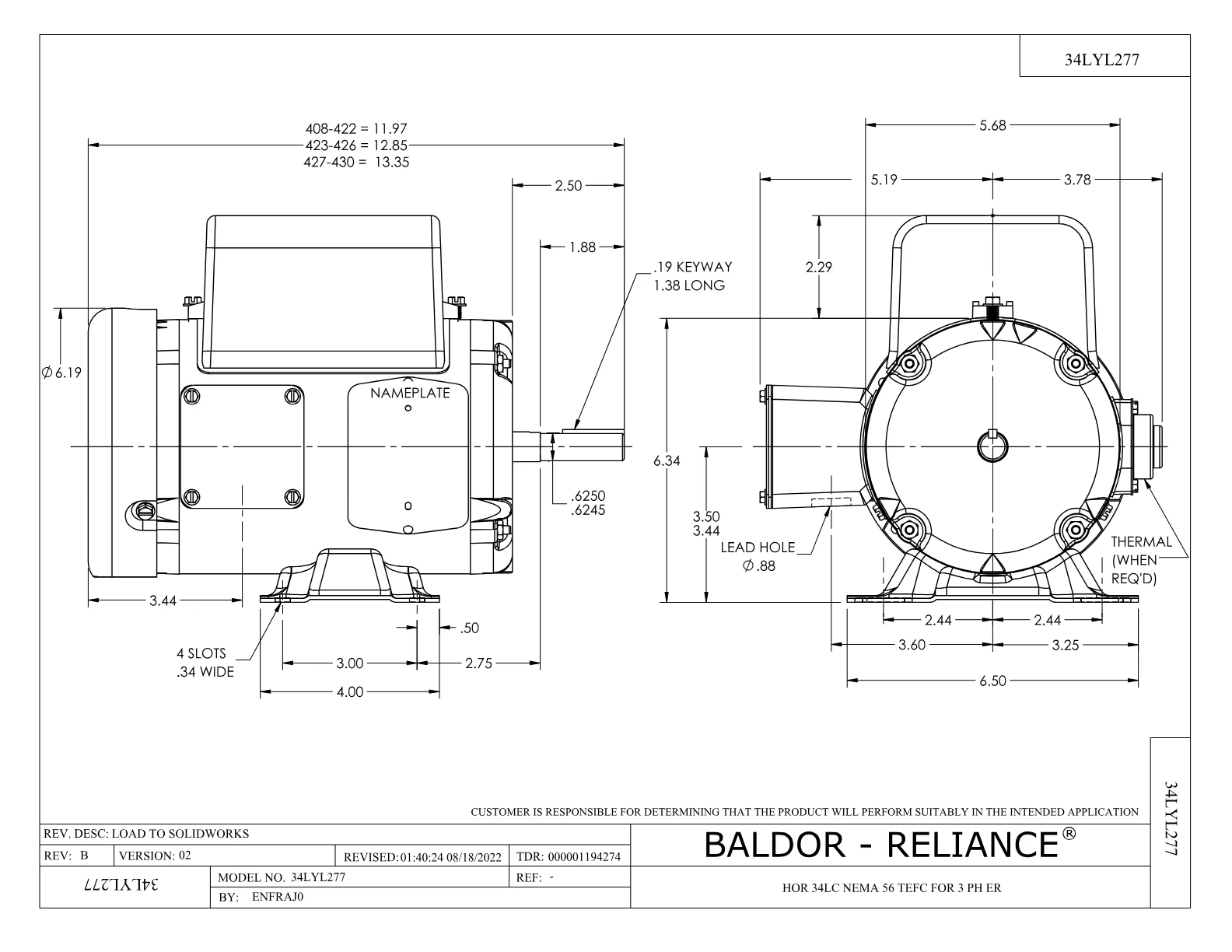

Boyut ÇizimiBoyut ÇizimiPDF·98 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·40 KB·English
Teknik DatasheetTeknik DatasheetPDF·579 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 8

Yedek Parçalar 7

Baldor EL3503 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
EC1400A03SPELEC CAP, 400-480 MFD, 125V, 1.81D X 3.1 adet 37 motor
34EP3102A01SPFR ENDPLATE, MACH1 adet 179 motor
34EP3102A02SPFR/PU ENDPLATE, MACH1 adet 112 motor
34FN3002A01SPEXTERNAL FAN, PLASTIC, .637/.639 HUB W/1 adet 410 motor
34FH4002A01SPIEC FH NO GREASER PRIMED1 adet 210 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,014 galon 1.997 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
