Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor EL3501
General Purpose Motor - 1/3 hp, 1800 rpm, 1 ph, 115/230 V, 56 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1740 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Ürün Hakkında
General Purpose Motor - 1/3 hp, 1800 rpm, 1 ph, 115/230 V, 56 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1740 rpm Base, Foot Mount, Continuous Duty
Özellikler ve Avantajlar
- Low-loss electrical-grade lamination steel
- Heavy-gauge steel frames
- Three-year warranty
- Suitable for energy-saving applications where continuous operation is required
Baldor EL3501
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US · CSA · CURUS · CURUSEEV · NEMA PREMIUM (ESKİ LOGO) · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.200 A @ 115.0 V · 1.600 A @ 230.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)77.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3418LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk11.97 IN
Güç faktörü88
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.35
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1740 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568138595
Motor Supply Voltage115/230 V
Base RPM1740 rpm
Mounting TypeFoot
Warranty3 Year Warranty
Type Of BearingBall
IP Rating44
Weight28 lbs
ApplicationsCompressors, pumps, fans, farm equipment, conveyors, material handling equipment, machine tools and others.
Additional DetailsHeavy gauge steel frames and a heavy duty base seam welded to the frame, ball bearings, a “Snap Action” starting switch and gasketed conduit box and capacitor cover.
Harmonization Code8501.40.4040
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noEL3501
Spesifikasyon no34G375X28G1
Güç (HP).33
Gerilim (V)115/230
Akım (A)3.2/1.6
Devir (rpm)1740
Gövde boyutu56
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.35
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfi-
Yalıtım sınıfıF
NEMA nominal verim (%)77
Güç faktörü88
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP2117L
Performans
Genel karakteristikler· 230 V, 60 Hz, 0.33 hp
Faz-faz direnci, 25 °C'de (Ω)7.34 Ω / 5.89 Ohms B Ph
Anma yükte sıcaklık artışı (°C)31° C
Servis faktörü yükünde sıcaklık artışı (°C)37° C
Yolverme yöntemiDOL
Devrilme torku2.6 lb-ft
Kalkış minimum torku (pull-up)2.3 lb-ft
Kilitli rotor torku3.4 lb-ft
Kalkış akımı (A)11 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 48 | 60 | 80 | 83 | 87 | 90 | 90 | 91 |
| Verim % | 0 | 50.6 | 68.6 | 75.5 | 77.3 | 77.7 | 76.1 | 77.9 |
| Devir rpm | 1793 | 1782 | 1772 | 1759 | 1741 | 1724 | 1703 | 1717 |
| Hat akımı A | 0.7 | 0.9 | 1 | 1.3 | 1.6 | 1.9 | 2.3 | 2.1 |
| Güç W | 77 | 125 | 183 | 248 | 320 | 394 | 477 | 0 |
| Tork lb-ft | 0 | 0.25 | 0.5 | 0.75 | 1 | 1.25 | 1.5 | 0 |

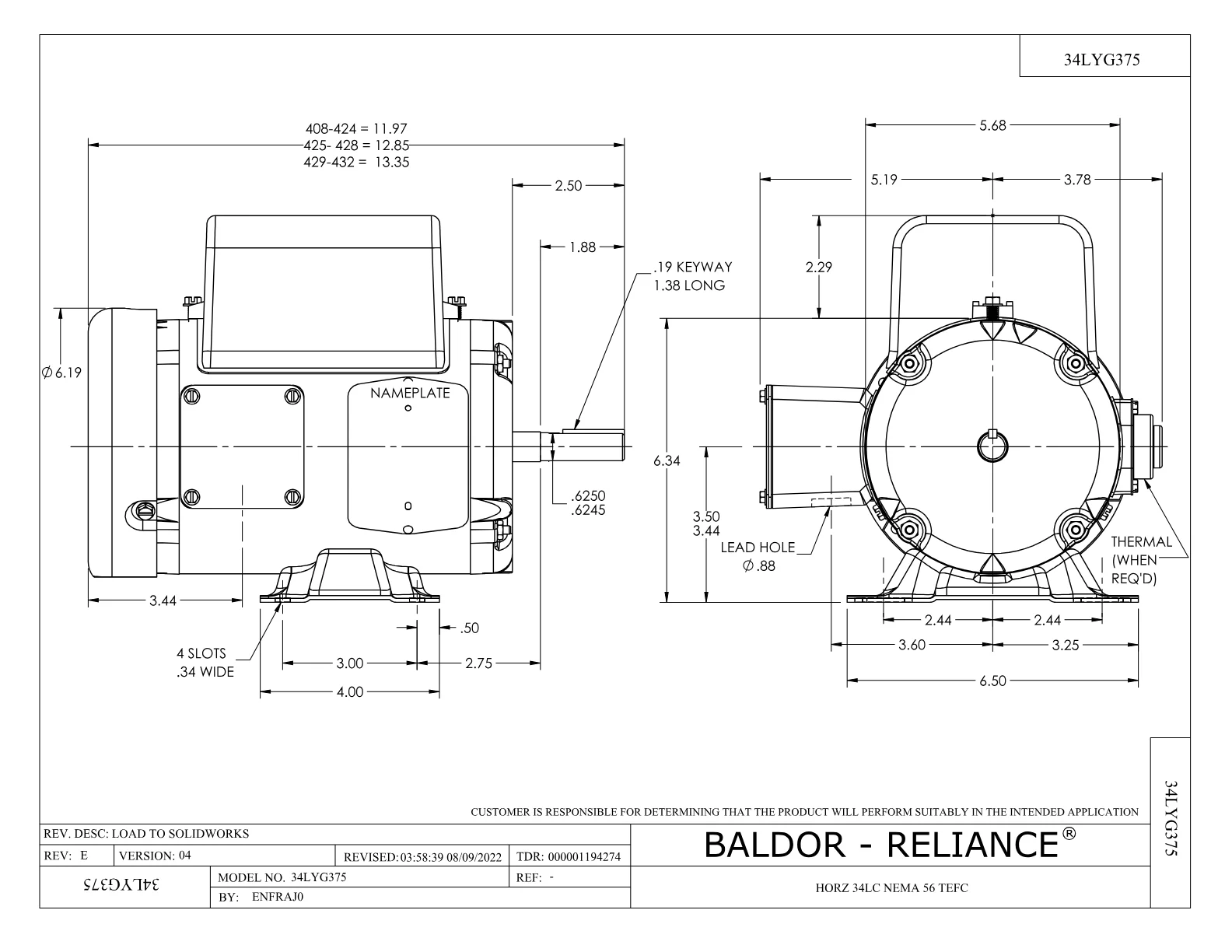

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 7
Baldor EL3501 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3016F12SP | CYL OIL CAP 16MFD/370V | 1 adet | 15 motor |
| 34EP3102A01SP | FR ENDPLATE, MACH | 1 adet | 179 motor |
| 34EP3102A02SP | FR/PU ENDPLATE, MACH | 1 adet | 112 motor |
| 34FN3002A01SP | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 410 motor |
| 34FH4002A01SP | IEC FH NO GREASER PRIMED | 1 adet | 210 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,014 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 1
Baldor EL3501 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 34-171 | C FACE KIT | 53 motor |
