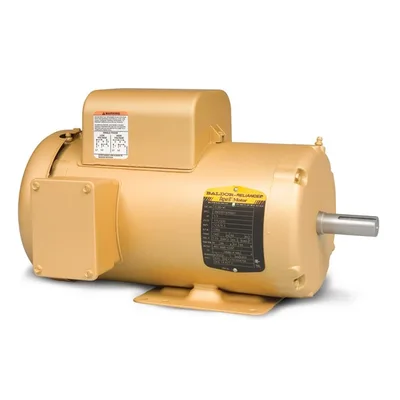

Baldor EL3405
Baldor-Reliance EL3405; 0.33 HP, 3450 rpm, 1 faz 115/208/230 V, 60 Hz, 48 gövde, TEFC muhafazalı genel amaçlı tek fazlı elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)48
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor-Reliance EL3405; 0.33 HP, 3450 rpm, 1 faz 115/208/230 V, 60 Hz, 48 gövde, TEFC muhafazalı genel amaçlı tek fazlı elektrik motorudur.
Baldor EL3405
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)48
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 208.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS · CURUSEEV · NEMA_PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.700 A @ 208.0 V · 3.200 A @ 115.0 V · 1.600 A @ 230.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)72.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3420LC
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk11.35 IN
Güç faktörü96
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.35
Mil çapı0.500 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568481721
Etiket Bilgileri
Katalog noEL3405
Spesifikasyon no34G374Y788G1
Güç (HP).33
Gerilim (V)115/208-230
Akım (A)3.2/1.7-1.6
Devir (rpm)3450
Gövde boyutu48
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.35
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiN
Yalıtım sınıfıF
NEMA nominal verim (%)72
Güç faktörü96
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP2116L
Performans
Genel karakteristikler· 230 V, 60 Hz, 0.33 hp
Faz-faz direnci, 25 °C'de (Ω)4.32 Ω / 6.27 Ohms B Ph
Anma yükte sıcaklık artışı (°C)33° C
Servis faktörü yükünde sıcaklık artışı (°C)39° C
Yolverme yöntemiDOL
Devrilme torku2.5 lb-ft
Kalkış minimum torku (pull-up)1.4 lb-ft
Kilitli rotor torku1.8 lb-ft
Kalkış akımı (A)14.5 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 73 | 83 | 88 | 93 | 94 | 93 | 91 | 92 |
| Verim % | 0 | 41.1 | 57.6 | 66.3 | 70.3 | 72.5 | 73 | 72.7 |
| Devir rpm | 3595 | 3566 | 3544 | 3527 | 3502 | 3474 | 3439 | 3460 |
| Hat akımı A | 0.55 | 0.798 | 1.06 | 1.31 | 1.6 | 1.94 | 2.31 | 2.09 |
| Güç W | 92 | 153 | 215 | 279 | 346 | 414 | 486 | 443 |
| Tork lb-ft | 0 | 0.124 | 0.246 | 0.369 | 0.489 | 0.608 | 0.726 | 0.655 |
Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 7
Baldor EL3405 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3012F12SP | CYL OIL CAP 12MFD/370V | 1 adet | 13 motor |
| 34EP3102A01SP | FR ENDPLATE, MACH | 1 adet | 179 motor |
| 34EP3102A02SP | FR/PU ENDPLATE, MACH | 1 adet | 112 motor |
| 34FN3002A01SP | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 410 motor |
| 34FH4002A01SP | IEC FH NO GREASER PRIMED | 1 adet | 210 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,014 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
