Baldor EL1410T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EL1410T

General Purpose Motor - 5 hp, 1800 rpm, 1 ph, 230 V, 184T Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1735 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # EL1410TSKU # YLSD99N951G8K1J
Muhafaza tipiOPSB
Gövde (frame)184T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış5.000 HP @ 60 HZ
Faz1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Motor - 5 hp, 1800 rpm, 1 ph, 230 V, 184T Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1735 rpm Base, Foot Mount, Continuous Duty

Özellikler ve Avantajlar

  • Low-loss electrical-grade lamination steel
  • Heavy-gauge steel frames
  • Three-year warranty
  • Suitable for energy-saving applications where continuous operation is required

Baldor EL1410T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiOPSB
Gövde (frame)184T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış5.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS · CURUSEEV · NEMA PREMIUM (ESKİ LOGO) · CSA EEV · C UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim19.100 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)86.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)19.1 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduG
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 10 AWG, A PH
Motor tipi3646LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk18.00 IN
Güç faktörü97
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1735 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568138571
Motor Supply Voltage230 V
Base RPM1735 rpm
Mounting TypeFoot
Warranty3 Year Warranty
Type Of BearingBall
IP Rating22/23
Weight127 lbs
ApplicationsCompressors, pumps, conveyors, machine tools, air handling, and others.
Additional DetailsCopper windings, dynamically balanced rotors, ball bearings, heavy gauge steel frames, and other industrial quality features.
Harmonization Code8501.40.6040
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors

Etiket Bilgileri

Katalog noEL1410T
Spesifikasyon no36H982Y585G1
Güç (HP)5
Gerilim (V)230
Akım (A)19.1
Devir (rpm)1735
Gövde boyutu184T
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)G
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)86.5
Güç faktörü97
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiOPSB
Etiket noNP2116L

Performans

Genel karakteristikler· 230 V, 60 Hz, 5 hp

Faz-faz direnci, 25 °C'de (Ω)0.42 Ω / 0.89 Ohms B Ph
Anma yükte sıcaklık artışı (°C)72° C
Servis faktörü yükünde sıcaklık artışı (°C)110° C
Yolverme yöntemiDOL
Devrilme torku37 lb-ft
Kalkış minimum torku (pull-up)27 lb-ft
Kilitli rotor torku42 lb-ft
Kalkış akımı (A)129 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %5989959696969596
Verim %069.98386.68679.874.682.3
Devir rpm17991784177017541735170616721718
Hat akımı A3.46.410.314.519.626.33423.62
Güç W4611359227232374298569471630
Tork lb-ft03.757.511.251518.7522.50

Dokümanlar ve CAD

Bu ürüne ait 4

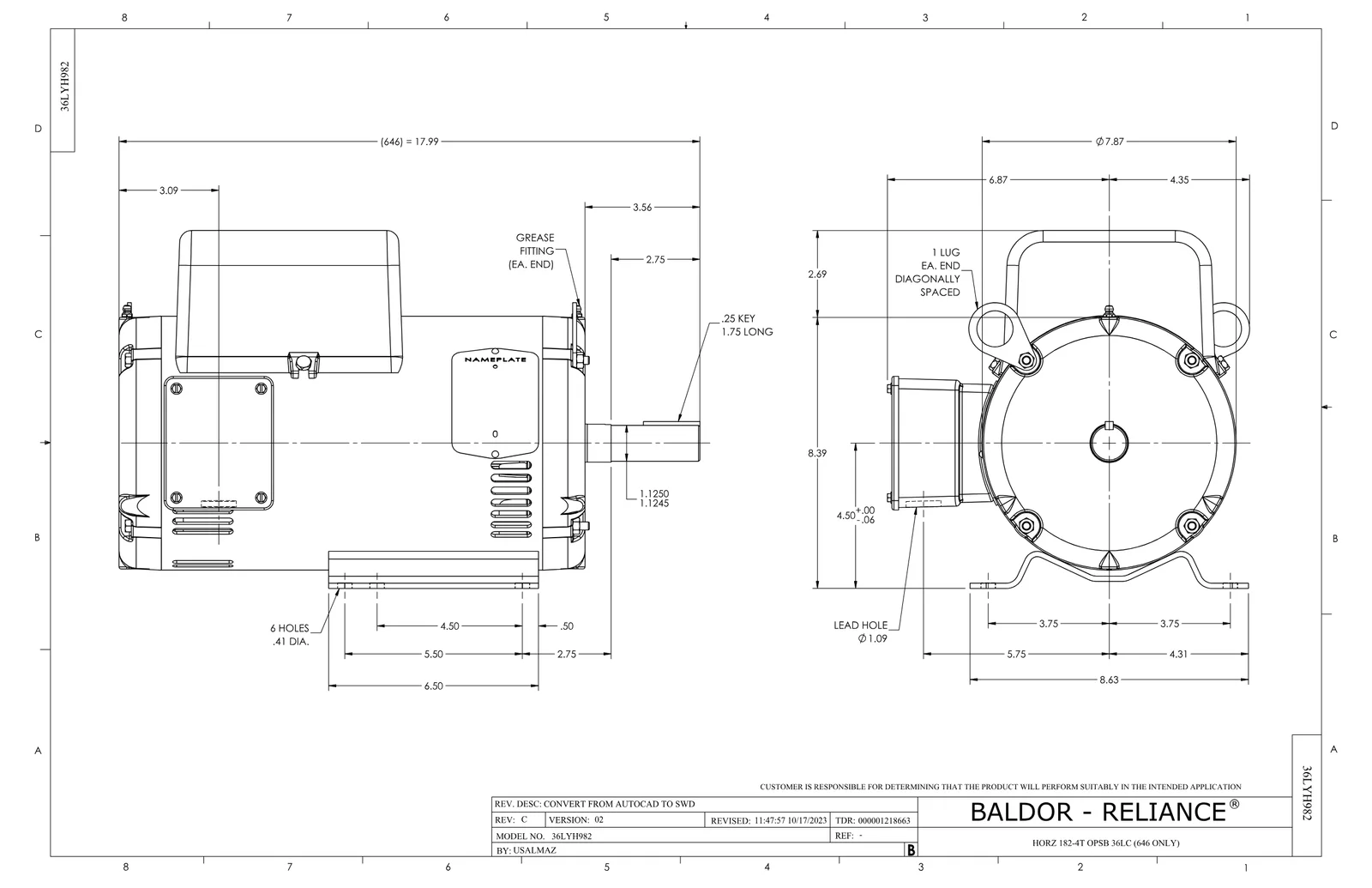

Boyut ÇizimiBoyut ÇizimiPDF·109 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·37 KB·English
Teknik DatasheetTeknik DatasheetPDF·600 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 9

Yedek Parçalar 6

Baldor EL1410T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
36EP3100A01SPPUEP ASSEMBLY FOR ROUTING PURPOSES1 adet 74 motor
37GS1001SPGASKET, CONDUIT BOX LID, .06 THICK LEXID1 adet 329 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,022 galon 1.997 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor

Aksesuarlar 2

Baldor EL1410T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
36-3403C FACE KIT 38 motor
36EP1405A09SPD-FLANGE KIT 39 motor
