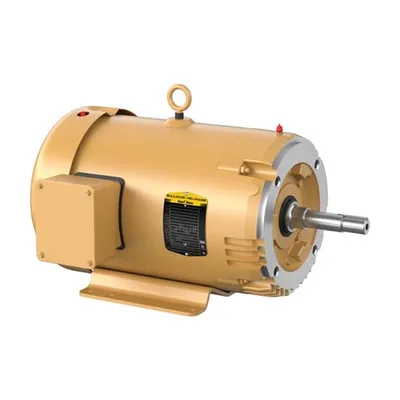

Baldor EJMM3713T
General Purpose Motor - 15 hp, 3600 rpm, 3 ph, 208-230/460 V, 215JM Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3500 rpm Base, Rigid Base Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)215JM
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Ürün Hakkında
General Purpose Motor - 15 hp, 3600 rpm, 3 ph, 208-230/460 V, 215JM Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3500 rpm Base, Rigid Base Mount, Continuous Duty
Baldor EJMM3713T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)215JM
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ · 208.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim38.500 A @ 208.0 V · 35.500 A @ 230.0 V · 17.700 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)17.7 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi3752M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk20.88 IN
Güç faktörü86
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3495 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568795842
Motor Supply Voltage208-230/460 V
Base RPM3500 rpm
Mounting TypeRigid Base
Weight169 lbs
Motor CategoryClose Coupled Pump Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noEJMM3713T
Spesifikasyon no37M031Z713G1
Güç (HP)15
Gerilim (V)208-230/460
Akım (A)38.5-35.5/17.7
Devir (rpm)3495
Gövde boyutu215JM
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)91
Güç faktörü86
Çalışma sınıfı40C AMB-CONT
CC no010A
Gövde koruma tipiTEFC
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6206
Etiket noNP3441LUA
Performans
Genel karakteristikler· 460 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.53818 Ω
Anma yükte sıcaklık artışı (°C)87° C
Servis faktörü yükünde sıcaklık artışı (°C)114° C
Yolverme yöntemiDOL
Devrilme torku119 lb-ft
Kalkış minimum torku (pull-up)38 lb-ft
Kilitli rotor torku54.1 lb-ft
Kalkış akımı (A)146 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 7 | 54 | 75 | 84 | 88 | 90 | 90 | 89 |
| Verim % | 0 | 87.7 | 91.6 | 92.1 | 91.6 | 90.6 | 89.3 | 91 |
| Devir rpm | 3599.4 | 3575.5 | 3553 | 3529.7 | 3502.4 | 3472.3 | 3441.9 | 3484 |
| Hat akımı A | 6.2 | 7.4 | 10.1 | 13.5 | 17.4 | 21.6 | 26.1 | 19.9 |
| Güç W | 346 | 3158 | 6075 | 9079 | 12186 | 15404 | 18757 | 14117 |
| Tork lb-ft | 0 | 5.455 | 11.03 | 16.69 | 22.44 | 28.3 | 34.27 | 26 |
Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 8
Baldor EJMM3713T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37FN3002B01 | EXFN, PLASTIC, 7.50 OD, 1.155 ID | 1 adet | 45 motor |
| 37GS1000SP | GASKET, CONDUIT BOX STD., .06 THICK LEXI | 1 adet | 264 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 2 adet | 1.543 motor |
| 07FH4007SP | PRIMED | 1 adet | 189 motor |
| 37GS1001SP | GASKET, CONDUIT BOX LID, .06 THICK LEXID | 1 adet | 329 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,028 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
