Baldor EJMM2539T
Close Coupled Pump Motor - 40 hp, 1800 rpm, 3 ph, 230/460 V, 324JM Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1770 rpm Base, Rigid Base Mount, Continuous Duty
Muhafaza tipiOPSB
Gövde (frame)324JM
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış40.000 HP @ 60 HZ
Ürün Hakkında
Close Coupled Pump Motor - 40 hp, 1800 rpm, 3 ph, 230/460 V, 324JM Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1770 rpm Base, Rigid Base Mount, Continuous Duty
Baldor EJMM2539T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiOPSB
Gövde (frame)324JM
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış40.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA_PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim99.000 A @ 208.0 V · 98.000 A @ 230.0 V · 49.000 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)94.1 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)49.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 8 AWG
Motor tipi4064M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk27.44 IN
Güç faktörü82
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
Servis faktörü1.15
Mil çapı1.250 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568534274
Motor CategoryClose Coupled Pump Motor
Motor Supply Voltage230/460 V
Base RPM1770 rpm
Weight417 lbs
Mounting TypeRigid Base
Product TypePump Motors
Etiket Bilgileri
Katalog noEJMM2539T
Gövde koruma tipiOPSB
Spesifikasyon no40E214X166G1
CC no010A
Gövde boyutu324JM
Güç (HP)40
Yalıtım sınıfıF
Frekans (Hz)60
Devir (rpm)1770
Faz sayısı3
NEMA tasarım harfiA
Gerilim (V)230/460
kVA koduH
Rulman (tahrik karşı tarafı)6309
Rulman (tahrik tarafı)6312
Akım (A)98/49
Çalışma sınıfı40C AMB-CONT
GresPOLYREX EM
NEMA nominal verim (%)94.1
Güç faktörü82
Servis faktörü1.15
Etiket noNP2138LUA
Performans
Genel karakteristikler· 460 V, 60 Hz, 40 hp
Faz-faz direnci, 25 °C'de (Ω)0.16236 Ω
Anma yükte sıcaklık artışı (°C)41° C
Servis faktörü yükünde sıcaklık artışı (°C)51° C
Yolverme yöntemiDOL
Devrilme torku427 lb-ft
Kalkış minimum torku (pull-up)187 lb-ft
Kilitli rotor torku246 lb-ft
Kalkış akımı (A)330 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 4 | 43 | 65 | 76 | 82 | 85 | 85 | 84 |
| Verim % | 0 | 91.1 | 94 | 94.5 | 94.2 | 93.6 | 92.8 | 93.8 |
| Devir rpm | 1798.9 | 1792.4 | 1785 | 1777.8 | 1770.2 | 1762.1 | 1752.8 | 1765 |
| Hat akımı A | 21.1 | 24.1 | 30.7 | 39.2 | 48.7 | 59.3 | 71.3 | 55.1 |
| Güç W | 654 | 8234 | 16004 | 23853 | 31893 | 39995 | 48344 | 36754 |
| Tork lb-ft | 0 | 29.2 | 58.9 | 88.8 | 119 | 149 | 180 | 137 |

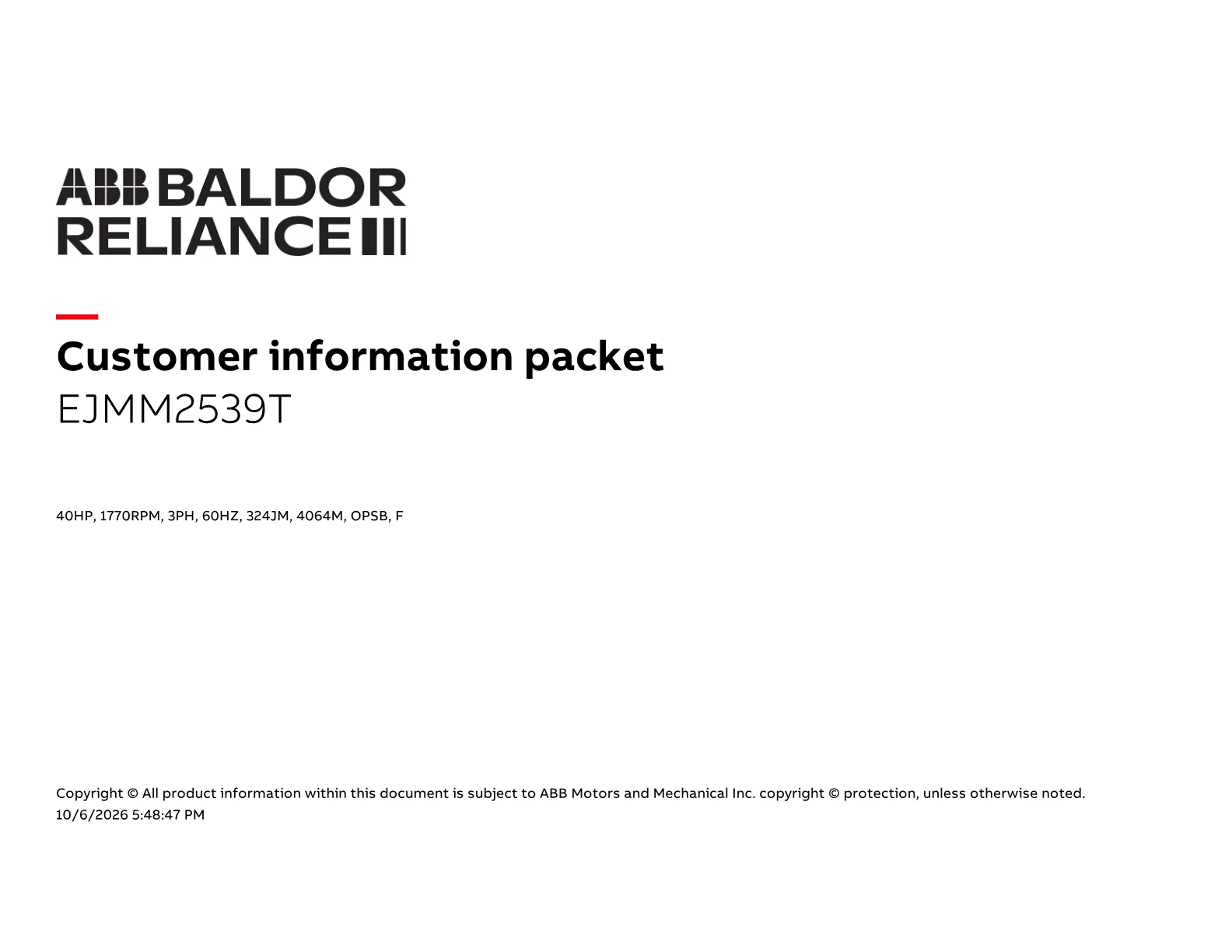

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 5
Baldor EJMM2539T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| HW1001A31 | LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I | 10 adet | 1.025 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,07 galon | 1.997 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
