Baldor EJMM2513T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EJMM2513T

Close Coupled Pump Motor - 15 hp, 1800 rpm, 3 ph, 230/460 V, 254JM Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Foot Mounted Mount, Continuous Duty

BaldorMFR # EJMM2513TSKU # YLS41O0TXFCAEMD
Muhafaza tipiODP
Gövde (frame)254JM
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Close Coupled Pump Motor - 15 hp, 1800 rpm, 3 ph, 230/460 V, 254JM Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Foot Mounted Mount, Continuous Duty

Baldor EJMM2513T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiODP
Gövde (frame)254JM
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA_PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim36.400 A @ 230.0 V · 39.000 A @ 208.0 V · 18.200 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)93.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)18.2 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 12 AWG
Motor tipi3948M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk24.69 IN
Güç faktörü83
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568339077
Motor CategoryClose Coupled Pump Motor
Motor Supply Voltage230/460 V
Base RPM1770 rpm
IP Rating22/23
Harmonization Code8501.52.4000
Weight234 lbs
ApplicationsApplications for circulating and transferring fluids. Mounting designed to support pump unit.
Additional DetailsOver-sized ball bearings with locked drive end construction to minimize endplay. Super-E® motors have NEMA Premium® efficiency.
Mounting TypeC-Face / Foot Mounted
Product TypePump Motors

Etiket Bilgileri

Katalog noEJMM2513T
Spesifikasyon no39-0000-0376
Güç (HP)15
Gerilim (V)230/460
Akım (A)36.4/18.2
Devir (rpm)1770
Gövde boyutu254JM
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)93
Güç faktörü83
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6208
Gövde koruma tipiOPSB
Kullanılabilir gerilim (V)50HZ 15HP 190/380V 42/21A
Etiket noNP1259LUA

Performans

Genel karakteristikler· 460 V, 60 Hz, 15 hp

Faz-faz direnci, 25 °C'de (Ω)0.5794 Ω
Anma yükte sıcaklık artışı (°C)29° C
Servis faktörü yükünde sıcaklık artışı (°C)35° C
Yolverme yöntemiDOL
Devrilme torku171 lb-ft
Kalkış minimum torku (pull-up)79.1 lb-ft
Kilitli rotor torku100 lb-ft
Kalkış akımı (A)137 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %545687883868785
Verim %088.692.693.393.192.591.792.7
Devir rpm17991794.217881781.21773.71766.31758.21769
Hat akımı A7.628.7711.214.518.222.126.420.5
Güç W32731796071902012052151201831513893
Tork lb-ft011.0622.1433.2844.5755.867.2851.3

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·37 KB·English
Teknik DatasheetTeknik DatasheetPDF·640 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

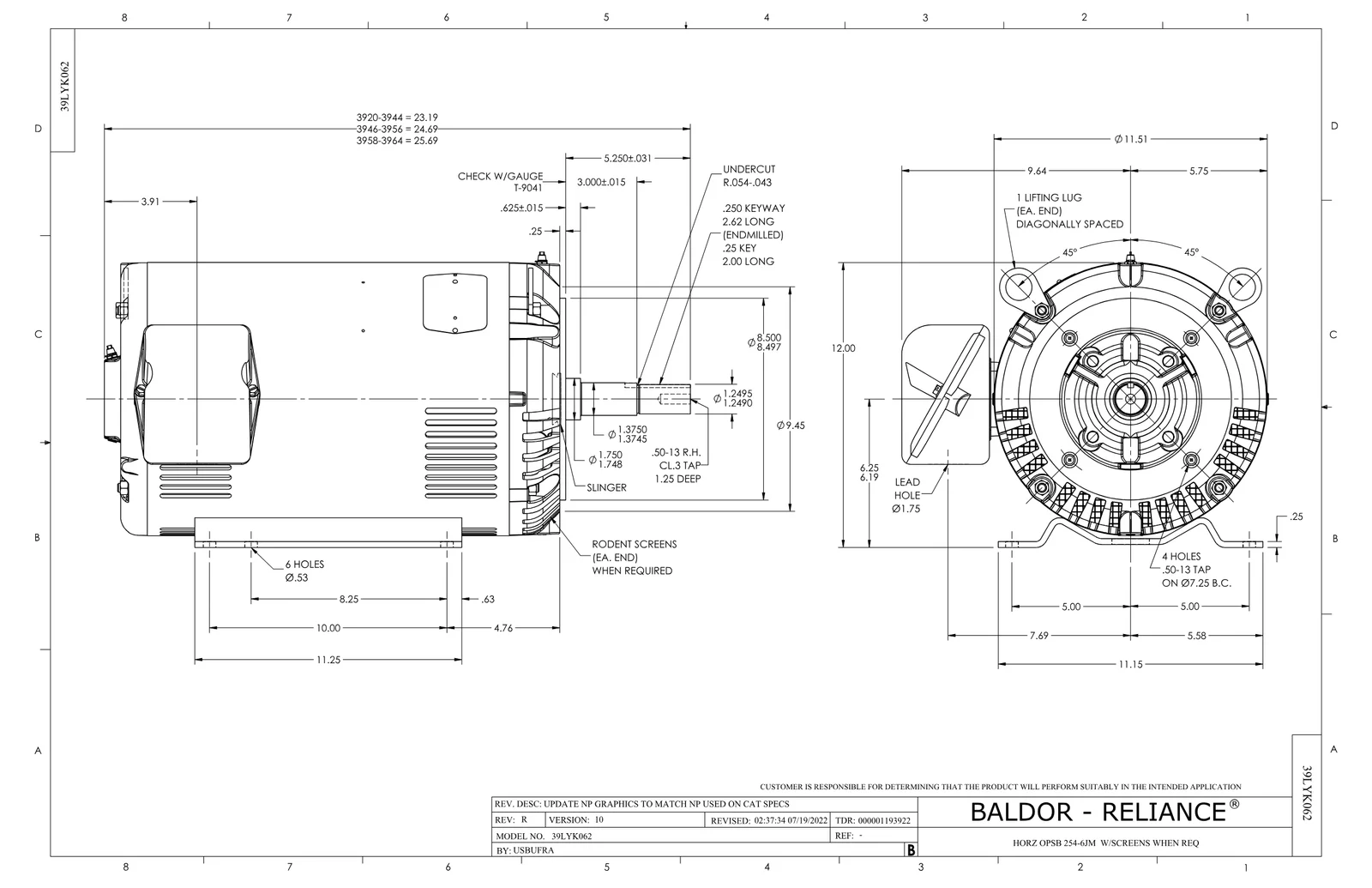

Boyut ÇizimiBoyut ÇizimiPDF·157 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 7

Baldor EJMM2513T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,07 galon 1.997 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
39EP3200A01SPFR/PU ENDPLATE, MACH1 adet 100 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
09CB3501SPCONDUIT BOX LID FOR 09CB3001 & 09CB30021 adet 392 motor
09GS1013SPGS FOR 09CB3501, 12CB1500 & 12CB1503 LID1 adet 245 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
