Baldor EIM3540A-P
Baldor-Reliance EIM3540A-P; 1 HP, 1760 rpm (60 Hz) / 1450 rpm (50 Hz), 3 faz 460 V 60 Hz / 380 V 50 Hz, 56YZ gövde, TENV muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.
Muhafaza tipiTENV
Gövde (frame)56YZ
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 50 HZ · 1.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance EIM3540A-P; 1 HP, 1760 rpm (60 Hz) / 1450 rpm (50 Hz), 3 faz 460 V 60 Hz / 380 V 50 Hz, 56YZ gövde, TENV muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.
Baldor EIM3540A-P
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)56YZ
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 50 HZ · 1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 380.0 V @ 50 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.700 A @ 380.0 V · 1.500 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)85.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
IP koruma sınıfıYOK
KVA koduM
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKablo deliği
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 18 AWG
Motor tipi3524M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk10.80 IN
Güç faktörü72
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiRulman yok
Kasnak yüzey koduUç kapak yok
Kasnak mili göstergesiPompa kaplin mili
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.00
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1450 rpm · 1760 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuES
Sargı termik koruma 2Yok
UPC781568832516
Etiket Bilgileri
Katalog noEIM3540A-P
Spesifikasyon no35K666G309G1
Güç (HP)1
Gerilim (V)460//380
Akım (A)1.5//1.7
Devir (rpm)1760//1450
Gövde boyutu56YZ
Frekans (Hz)60//50
Faz sayısı3
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)M
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)85.5
Güç faktörü72
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (karşı taraf)6203
Gövde koruma tipiTENV
Etiket noNP3126L
Performans
Genel karakteristikler· 460 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)15 Ω
Anma yükte sıcaklık artışı (°C)66° C
Yolverme yöntemiDOL
Devrilme torku14.3 lb-ft
Kalkış minimum torku (pull-up)10.2 lb-ft
Kilitli rotor torku11.9 lb-ft
Kalkış akımı (A)13.9 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 32 | 50 | 63 | 72 | 78 | 82 | 0 |
| Verim % | 0 | 73.5 | 82.9 | 85.7 | 86.2 | 86 | 85.1 | 0 |
| Devir rpm | 1798 | 1788 | 1778 | 1768 | 1756 | 1744 | 1732 | 0 |
| Hat akımı A | 0.97 | 1.01 | 1.12 | 1.28 | 1.5 | 1.73 | 2 | 0 |
| Güç W | 64 | 259 | 448 | 648 | 863 | 1084 | 1313 | 0 |
| Tork lb-ft | 0 | 0.75 | 1.47 | 2.21 | 2.98 | 3.76 | 4.54 | 0 |

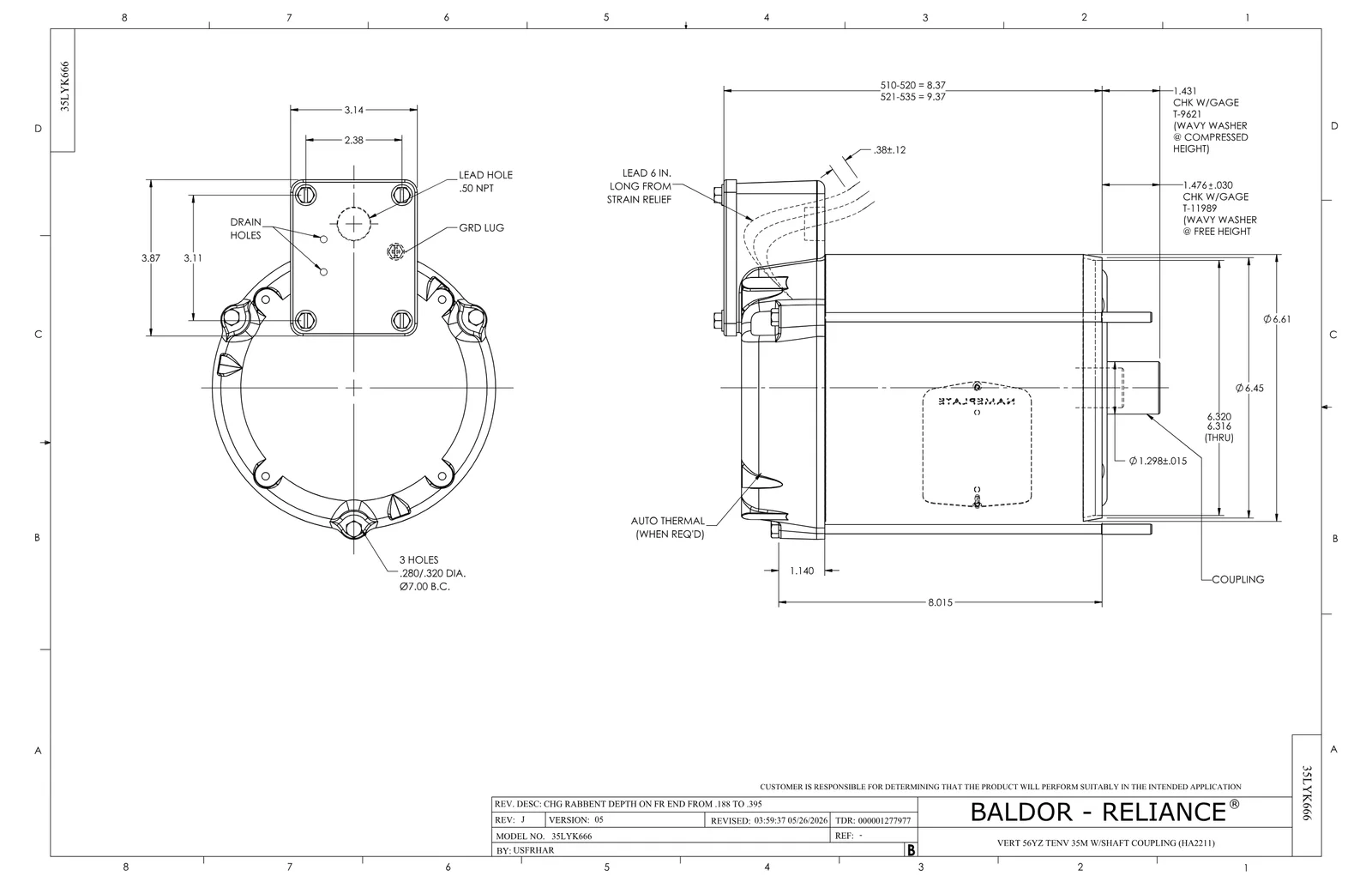

Dokümanlar ve CAD
Bu ürüne ait 4
Yedek Parçalar 3
Baldor EIM3540A-P motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| LB1118 | LABEL,WARNING (ROLL LABEL) | 1 adet | 223 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
