Baldor EGDM3615T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EGDM3615T

Farm Duty Motor - 5 hp, 1800 rpm, 3 ph, 208-230/460 V, 184TZ Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1750 rpm Base, Rigid Base Mount, Continuous Duty

BaldorMFR # EGDM3615TSKU # YLSQ41FO6NT0X7P
Muhafaza tipiTEFC
Gövde (frame)184TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty Motor - 5 hp, 1800 rpm, 3 ph, 208-230/460 V, 184TZ Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1750 rpm Base, Rigid Base Mount, Continuous Duty

Baldor EGDM3615T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)184TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ · 208.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA EEV · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim13.900 A @ 208.0 V · 6.700 A @ 460.0 V · 13.400 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.7 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi3642M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk19.04 IN
Güç faktörü78
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1750 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568523940
Motor CategoryGrain Dryer Motor (Centrifugal)
Motor Supply Voltage208-230/460 V
Base RPM1750 rpm
Weight95 lbs
Mounting TypeRigid Base
Product TypeFarm Duty Motors

Etiket Bilgileri

Katalog noEGDM3615T
Spesifikasyon no36Q180S268G1
Güç (HP)5
Gerilim (V)208-230/460
Akım (A)13.9-13.4/6.7
Devir (rpm)1750
Gövde boyutu184TZ
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)89.5
Güç faktörü78
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiTEFC
Etiket noNP3126L

Performans

Genel karakteristikler· 460 V, 60 Hz, 5 hp

Faz-faz direnci, 25 °C'de (Ω)2.31 Ω
Anma yükte sıcaklık artışı (°C)71° C
Servis faktörü yükünde sıcaklık artışı (°C)87° C
Yolverme yöntemiDOL
Devrilme torku52.2 lb-ft
Kalkış minimum torku (pull-up)31.5 lb-ft
Kilitli rotor torku34.9 lb-ft
Kalkış akımı (A)49.1 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %639607278838381
Verim %084.989.790.389.888.88789.2
Devir rpm1799.41789.11776.21762.31749.71732.51714.31739
Hat akımı A3.243.554.315.436.657.949.647.42
Güç W1491089207130954133525364094805
Tork lb-ft03.647.3611.214.9318.922.917.3

Dokümanlar ve CAD

Bu ürüne ait 4

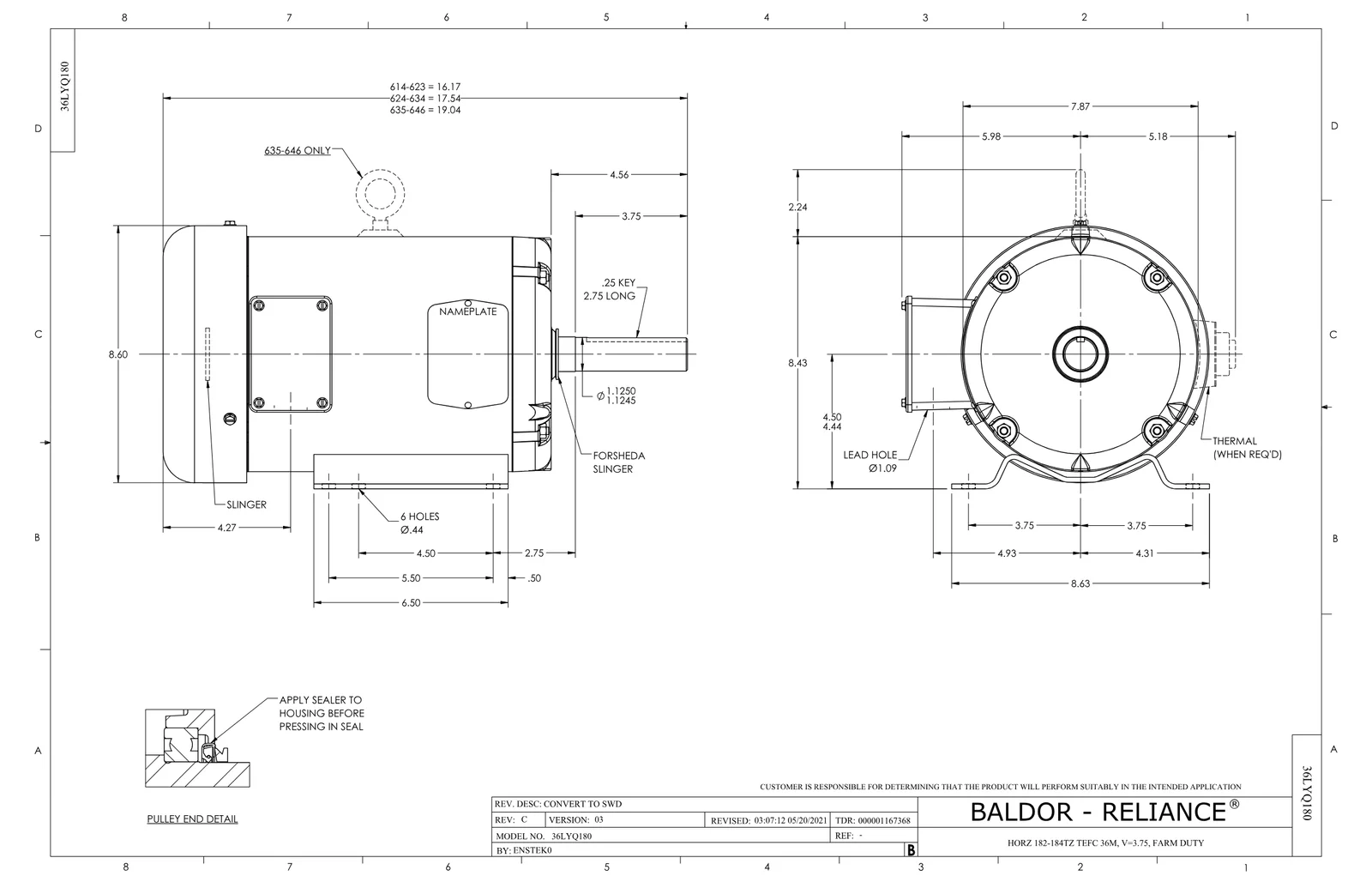

Boyut ÇizimiBoyut ÇizimiPDF·106 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·593 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 9

Yedek Parçalar 7

Baldor EGDM3615T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
36FN3000C01SPEXFN, PLASTIC, 5.25 OD, .912 ID1 adet 334 motor
36CB3000SPCONDUIT BOX, CAST1 adet 35 motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
HW4600B36SPV-RING SLINGER 1.188 X 1.380 X .24 VITON1 adet 252 motor
HA1005A03SPSLINGER, OD 1.750, ID .938, 205 BRG1 adet 117 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
