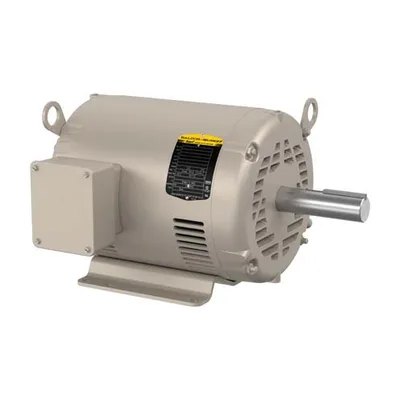

Baldor EGDM3311T
Farm Duty Motor - 7-1/2 hp, 1800 rpm, 3 ph, 208-230/460 V, 213TZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1770 rpm Base, Rigid Base Mount, Continuous Duty
Muhafaza tipiODP
Gövde (frame)213TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Ürün Hakkında
Farm Duty Motor - 7-1/2 hp, 1800 rpm, 3 ph, 208-230/460 V, 213TZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1770 rpm Base, Rigid Base Mount, Continuous Duty
Baldor EGDM3311T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)213TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ · 208.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA EEV · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim20.600 A @ 208.0 V · 9.800 A @ 460.0 V · 19.600 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)9.8 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi3734M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk17.32 IN
Güç faktörü79
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliDahil
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568802809
Motor CategoryGrain Dryer Motor (Centrifugal)
Motor Supply Voltage208-230/460 V
Base RPM1770 rpm
Weight120 lbs
Mounting TypeRigid Base
Product TypeFarm Duty Motors
Etiket Bilgileri
Katalog noEGDM3311T
Spesifikasyon no37N688L863G1
Güç (HP)7.5
Gerilim (V)208-230/460
Akım (A)20.6/19.6/9.8
Devir (rpm)1770
Gövde boyutu213TZ
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)91
Güç faktörü79
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Gövde koruma tipiOPSB
Etiket noNP3126L
Performans
Genel karakteristikler· 460 V, 60 Hz, 7.5 hp
Faz-faz direnci, 25 °C'de (Ω)1.67 Ω
Anma yükte sıcaklık artışı (°C)35° C
Servis faktörü yükünde sıcaklık artışı (°C)47° C
Yolverme yöntemiDOL
Devrilme torku74.8 lb-ft
Kalkış minimum torku (pull-up)37.1 lb-ft
Kilitli rotor torku45.4 lb-ft
Kalkış akımı (A)72 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 39 | 60 | 73 | 79 | 82 | 83 | 81 |
| Verim % | 0 | 85 | 90.1 | 91.1 | 90.9 | 90.1 | 89 | 90.3 |
| Devir rpm | 1799 | 1793 | 1786 | 1779 | 1772 | 1764 | 1755 | 1766 |
| Hat akımı A | 4.87 | 5.34 | 6.47 | 7.99 | 9.87 | 11.9 | 14.2 | 11.1 |
| Güç W | 228 | 1673 | 3116 | 4605 | 6189 | 7770 | 9424 | 7143 |
| Tork lb-ft | 0 | 5.53 | 11 | 16.5 | 22.2 | 27.8 | 33.5 | 25.5 |
Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri

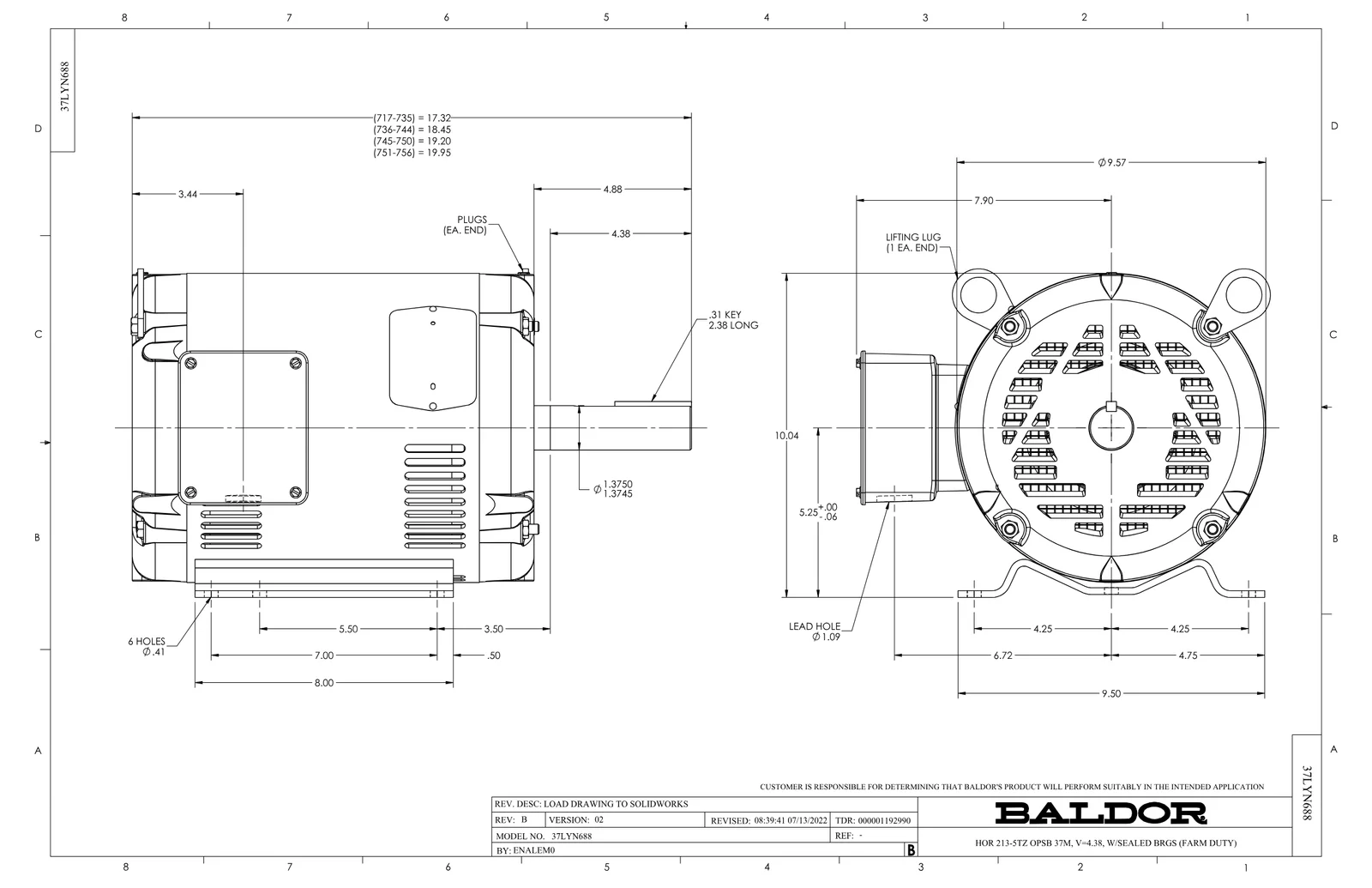

CAD Dosyaları 9
Yedek Parçalar 3
Baldor EGDM3311T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37EP3203A00 | MASTER,ODE,206 BRG,GREASER | 1 adet | 86 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
