Baldor EGDM2535T
Farm Duty Motor - 30 hp, 1800 rpm, 3 ph, 230/460 V, 284TZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1775 rpm Base, Rigid Base Mount, Continuous Duty
Muhafaza tipiODP
Gövde (frame)284TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Ürün Hakkında
Farm Duty Motor - 30 hp, 1800 rpm, 3 ph, 230/460 V, 284TZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1775 rpm Base, Rigid Base Mount, Continuous Duty
Baldor EGDM2535T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)284TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Kurum onaylarıCSA EEV · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim77.000 A @ 208.0 V · 74.000 A @ 230.0 V · 37.000 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)94.1 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)37.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 8 AWG
Motor tipi4060M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk27.06 IN
Güç faktörü80
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliDahil
RoHS durumuROHS UYUMSUZ
Servis faktörü1.15
Mil çapı1.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1775 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568522370
Motor CategoryGrain Dryer Motor (Centrifugal)
Motor Supply Voltage230/460 V
Base RPM1775 rpm
Weight378 lbs
Mounting TypeRigid Base
Product TypeFarm Duty Motors
Etiket Bilgileri
Katalog noEGDM2535T
Spesifikasyon no40E235X339G1
Güç (HP)30
Gerilim (V)230/460
Akım (A)74/37
Devir (rpm)1775
Gövde boyutu284TZ
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)94.1
Güç faktörü80
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6311
Rulman (karşı taraf)6309
Gövde koruma tipiOPSB
Etiket noNP3126L
Performans
Genel karakteristikler· 460 V, 60 Hz, 30 hp
Faz-faz direnci, 25 °C'de (Ω)0.22043 Ω
Anma yükte sıcaklık artışı (°C)29° C
Servis faktörü yükünde sıcaklık artışı (°C)35° C
Yolverme yöntemiDOL
Devrilme torku280 lb-ft
Kalkış minimum torku (pull-up)130 lb-ft
Kilitli rotor torku161 lb-ft
Kalkış akımı (A)252 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 4 | 44 | 67 | 77 | 82 | 85 | 85 | 84 |
| Verim % | 0 | 90.5 | 93.8 | 94.4 | 94.3 | 93.9 | 93.2 | 94.1 |
| Devir rpm | 1798.9 | 1793.6 | 1788.1 | 1782.5 | 1776.9 | 1770.4 | 1763.1 | 1773 |
| Hat akımı A | 15.4 | 17.7 | 22.5 | 29 | 36.3 | 44.3 | 53 | 41.1 |
| Güç W | 539 | 6264 | 11977 | 17844 | 23767 | 29853 | 36074 | 27419 |
| Tork lb-ft | 0 | 22.2 | 44.2 | 66.5 | 88.8 | 111 | 134 | 102 |

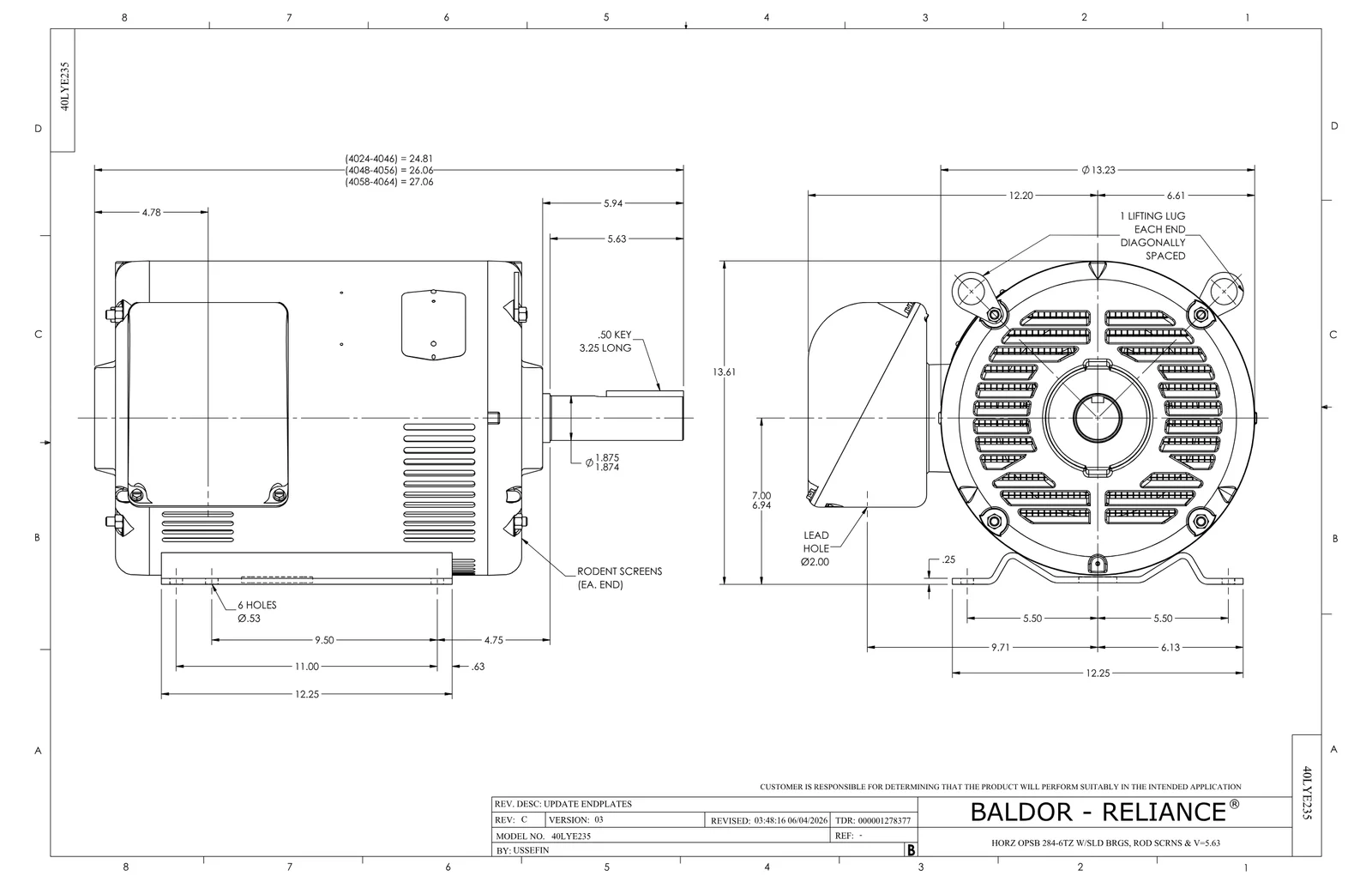

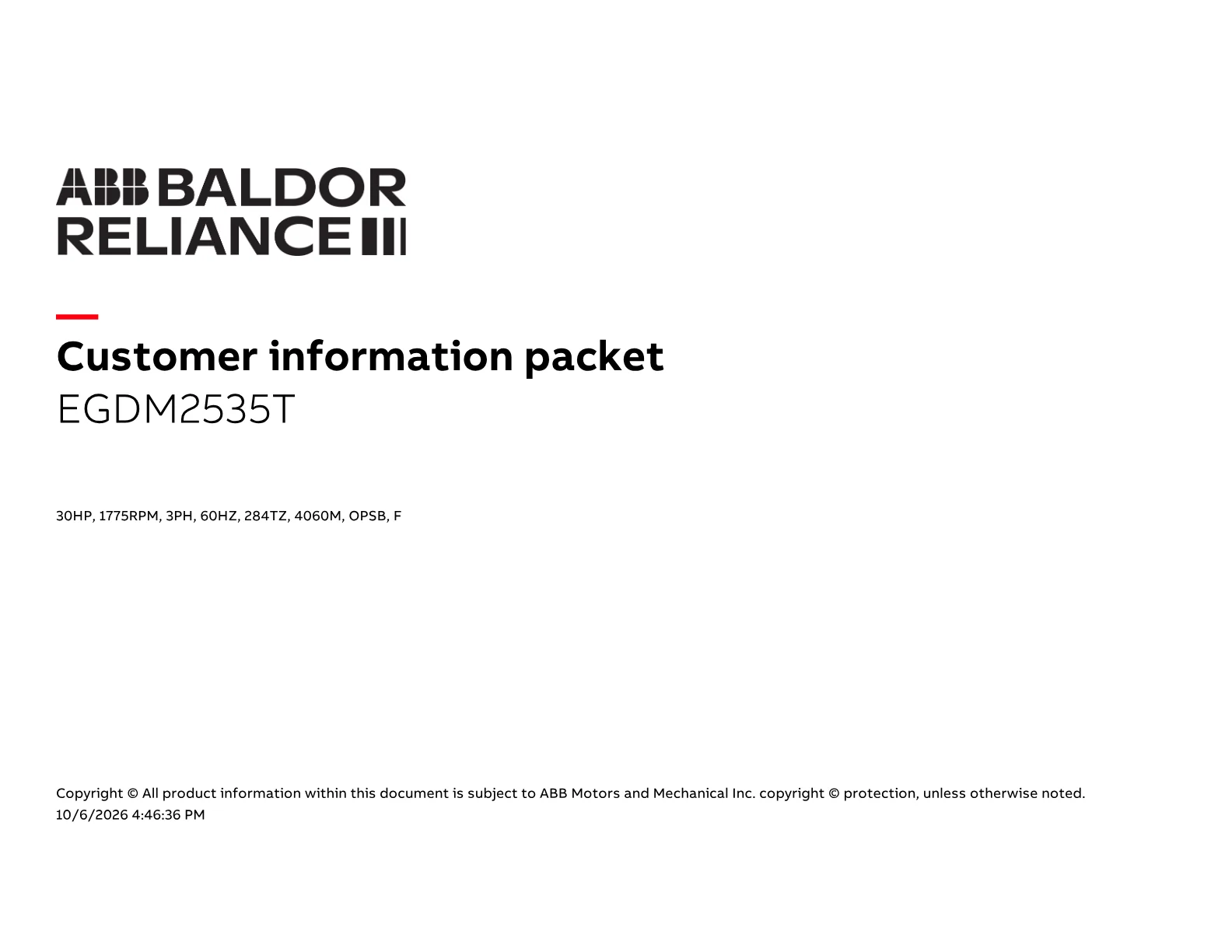

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 5
Baldor EGDM2535T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| HW1001A31 | LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I | 6 adet | 1.025 motor |
| 10CB3000SP | KOBX, CAST W/2.00 LEAD HOLE | 1 adet | 220 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
