Baldor EGDM2531T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EGDM2531T

Farm Duty Motor - 25 hp, 1800 rpm, 3 ph, 230/460 V, 284TZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1770 rpm Base, Rigid Base Mount, Continuous Duty

BaldorMFR # EGDM2531TSKU # YLSHTXQ3LIKLM62
Muhafaza tipiODP
Gövde (frame)284TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış25.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty Motor - 25 hp, 1800 rpm, 3 ph, 230/460 V, 284TZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1770 rpm Base, Rigid Base Mount, Continuous Duty

Baldor EGDM2531T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiODP
Gövde (frame)284TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış25.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Kurum onaylarıCSA EEV · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim64.000 A @ 208.0 V · 60.000 A @ 230.0 V · 30.000 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)93.6 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)30.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduG
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 10 AWG
Motor tipi4050M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk26.06 IN
Güç faktörü82
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliDahil
RoHS durumuROHS UYUMSUZ
Servis faktörü1.15
Mil çapı1.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568522363
Motor CategoryGrain Dryer Motor (Centrifugal)
Motor Supply Voltage230/460 V
Base RPM1770 rpm
Weight385 lbs
Mounting TypeRigid Base
Product TypeFarm Duty Motors

Etiket Bilgileri

Katalog noEGDM2531T
Spesifikasyon no40E235X793G1
Güç (HP)25
Gerilim (V)230/460
Akım (A)60/30
Devir (rpm)1770
Gövde boyutu284TZ
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)G
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)93.6
Güç faktörü82
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6311
Rulman (karşı taraf)6309
Gövde koruma tipiOPSB
Etiket noNP3126L

Performans

Genel karakteristikler· 460 V, 60 Hz, 25 hp

Faz-faz direnci, 25 °C'de (Ω)0.298 Ω
Anma yükte sıcaklık artışı (°C)28° C
Servis faktörü yükünde sıcaklık artışı (°C)34° C
Yolverme yöntemiDOL
Devrilme torku216 lb-ft
Kalkış minimum torku (pull-up)88.8 lb-ft
Kilitli rotor torku121 lb-ft
Kalkış akımı (A)190 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %546687882848383
Verim %089.893.293.99493.592.893.3
Devir rpm17991793178717811774176617571769
Hat akımı A12.714.318.62430.437.244.934.5
Güç W5085242100771494019833247952984322810
Tork lb-ft018.53755.57492.511185.1

Dokümanlar ve CAD

Bu ürüne ait 4

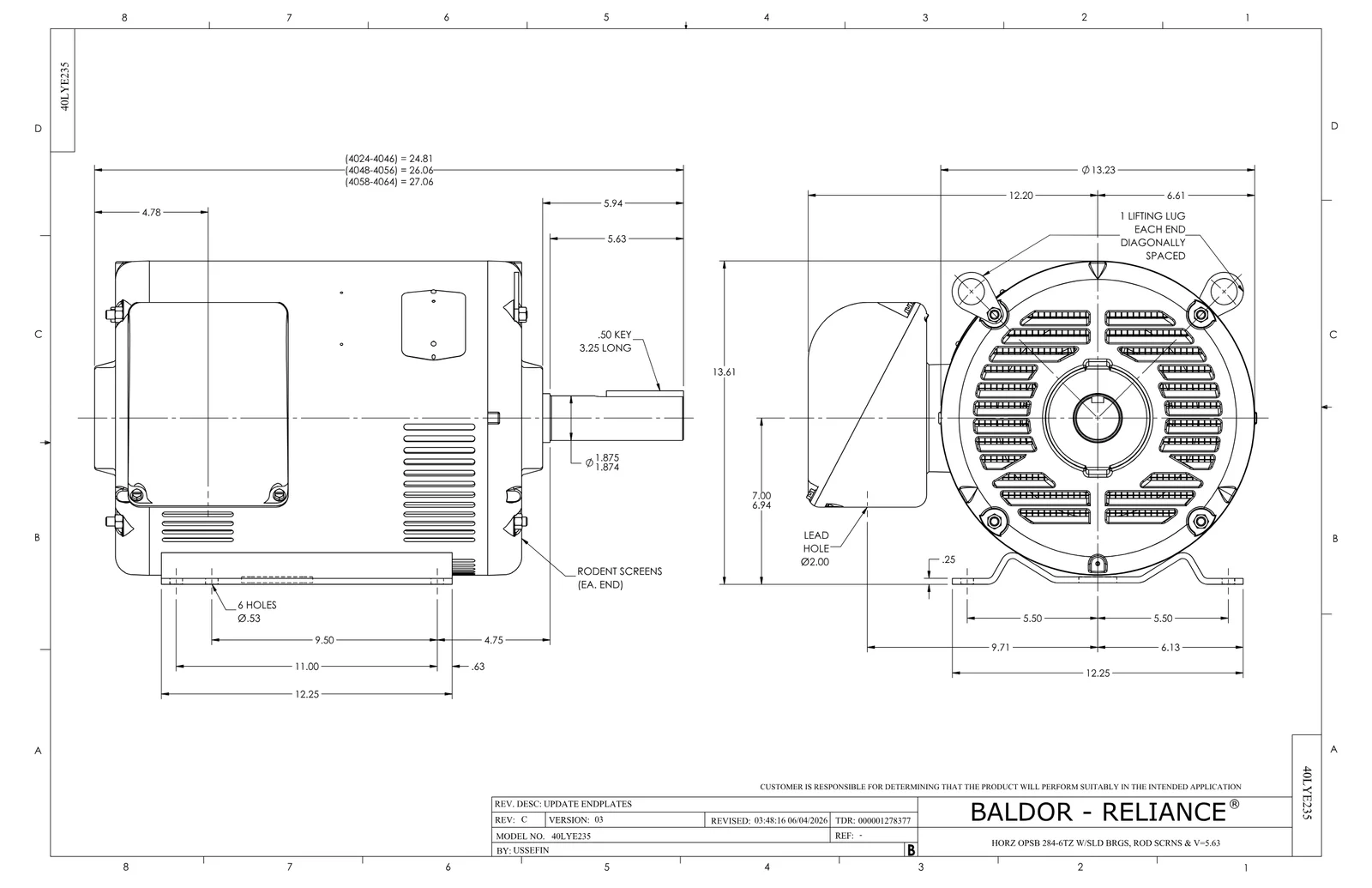

Boyut ÇizimiBoyut ÇizimiPDF·145 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English

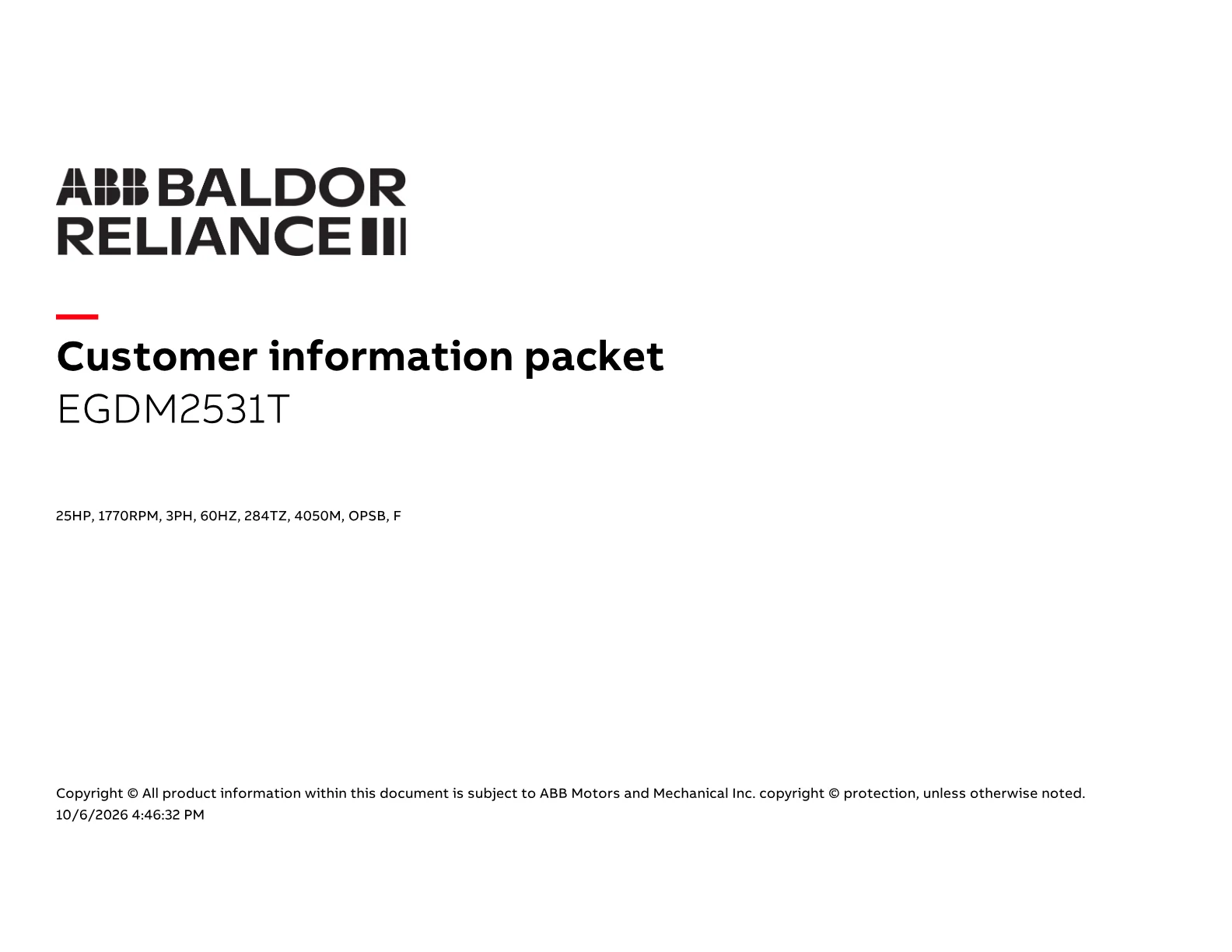

Teknik DatasheetTeknik DatasheetPDF·633 KB·English
Performans EğrisiPerformans EğrisiPDF·61 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 5

Baldor EGDM2531T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
HW1001A31LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I6 adet 1.025 motor
10CB3000SPKOBX, CAST W/2.00 LEAD HOLE1 adet 220 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
