Baldor EFM3714T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EFM3714T

General Purpose Motor - 10 hp, 1800 rpm, 3 ph, 230/460 V, 215T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1770 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # EFM3714TSKU # YLSRKH7JDCFHQ53
Muhafaza tipiTEFC
Gövde (frame)215T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış10.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Motor - 10 hp, 1800 rpm, 3 ph, 230/460 V, 215T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1770 rpm Base, Foot Mount, Continuous Duty

Baldor EFM3714T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)215T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış10.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim24.800 A @ 230.0 V · 27.000 A @ 208.0 V · 12.400 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)12.4 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduK
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi3752M
Montaj düzeniF2
Kutup sayısı4
Toplam uzunluk19.77 IN
Güç faktörü85
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1768 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568185551
Motor Supply Voltage230/460 V
Base RPM1770 rpm
Mounting TypeFoot
Weight150 lbs
ApplicationsPumps, compressors, fans, conveyors, machine tools and other applications requiring three phase F-2 mounted motors.
Additional DetailsCopper windings, ball bearings, heavy-gauge steel frame with base seam-welded.
Harmonization Code8501.52.4000
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors

Etiket Bilgileri

Katalog noEFM3714T
Spesifikasyon no37G863Z711
Güç (HP)10
Gerilim (V)230/460
Akım (A)24.8/12.4
Devir (rpm)1768
Gövde boyutu215T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)91.7
Güç faktörü85
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Gövde koruma tipiTEFC
Etiket noNP3441L

Performans

Genel karakteristikler· 460 V, 60 Hz, 10 hp

Faz-faz direnci, 25 °C'de (Ω)1.1801 Ω
Anma yükte sıcaklık artışı (°C)77° C
Servis faktörü yükünde sıcaklık artışı (°C)108° C
Yolverme yöntemiDOL
Devrilme torku93.4 lb-ft
Kalkış minimum torku (pull-up)44.7 lb-ft
Kilitli rotor torku55.5 lb-ft
Kalkış akımı (A)90.5 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %445687882858584
Verim %089.992.692.691.890.588.991
Devir rpm1799.91792.417851776.31767.21756.71745.21756
Hat akımı A5.115.837.549.7912.415.318.614.2
Güç W181209140516058814310326126169453
Tork lb-ft07.38514.8122.2529.7937.4845.2834.4

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·592 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

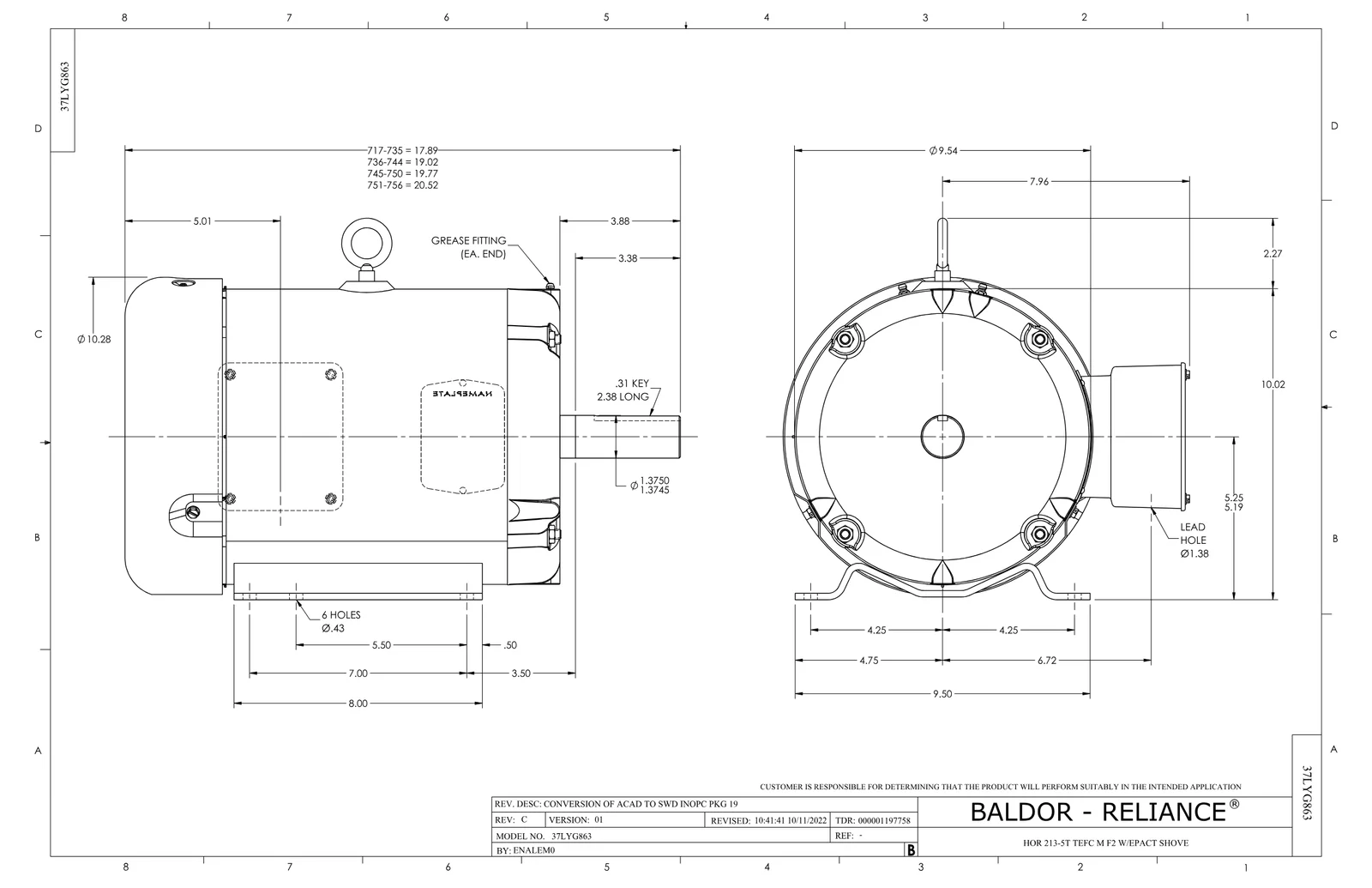

Boyut ÇizimiBoyut ÇizimiPDF·111 KB·English

CAD Dosyaları 6

Yedek Parçalar 7

Baldor EFM3714T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
37GS1000SPGASKET, CONDUIT BOX STD., .06 THICK LEXI1 adet 264 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD2 adet 1.543 motor
07FH4007SPPRIMED1 adet 189 motor
37FN3002C01EXFN, PLASTIC, 6.00 OD, 1.155 ID1 adet 245 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,028 galon 1.997 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
