Baldor ECTM2276T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor ECTM2276T

Baldor-Reliance ECTM2276T; 7.5 HP, 1180 rpm, 3 faz 230/460 V, 60 Hz, 254T gövde, TEAO muhafazalı Super-E kimyasal proses tipi üç fazlı AC elektrik motorudur.

BaldorMFR # ECTM2276TSKU # YLSYTMUIKP4EN0
Muhafaza tipiTEAO
Gövde (frame)254T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor-Reliance ECTM2276T; 7.5 HP, 1180 rpm, 3 faz 230/460 V, 60 Hz, 254T gövde, TEAO muhafazalı Super-E kimyasal proses tipi üç fazlı AC elektrik motorudur.

Baldor ECTM2276T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEAO
Gövde (frame)254T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA_PREMIUM · UR · CURUS · CSA EEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim22.000 A @ 230.0 V · 23.000 A @ 208.0 V · 11.000 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)11.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
IP koruma sınıfıYOK
KVA koduJ
Kaldırma kulaklarıDikey kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 12 AWG
Motor tipi0954M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk23.09 IN
Güç faktörü70
Ürün ailesiSuper-E kimyasal proses
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1180 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568408285

Etiket Bilgileri

Katalog noECTM2276T
Spesifikasyon no09L877T118G1
Güç (HP)7.5 AIR OVER
Gerilim (V)230/460
Akım (A)22/11
Devir (rpm)1180
Gövde boyutu254T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)91
Güç faktörü70
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6208
Gövde koruma tipiTEAO
Etiket noNP2178

Performans

Genel karakteristikler· 460 V, 60 Hz, 7.5 hp

Faz-faz direnci, 25 °C'de (Ω)0.87037 Ω
Anma yükte sıcaklık artışı (°C)36° C
Servis faktörü yükünde sıcaklık artışı (°C)42° C
Yolverme yöntemiDOL
Devrilme torku113 lb-ft
Kalkış minimum torku (pull-up)41.3 lb-ft
Kilitli rotor torku57.4 lb-ft
Kalkış akımı (A)74.8 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %632526370747572
Verim %083.289.490.991.190.789.990.9
Devir rpm1198.91196.51192.41188.31183.71178.71173.21181
Hat akımı A6.066.497.599.091113.115.512.3
Güç W2661680313745866122769393287065
Tork lb-ft08.2216.524.733.241.750.338.3

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·645 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

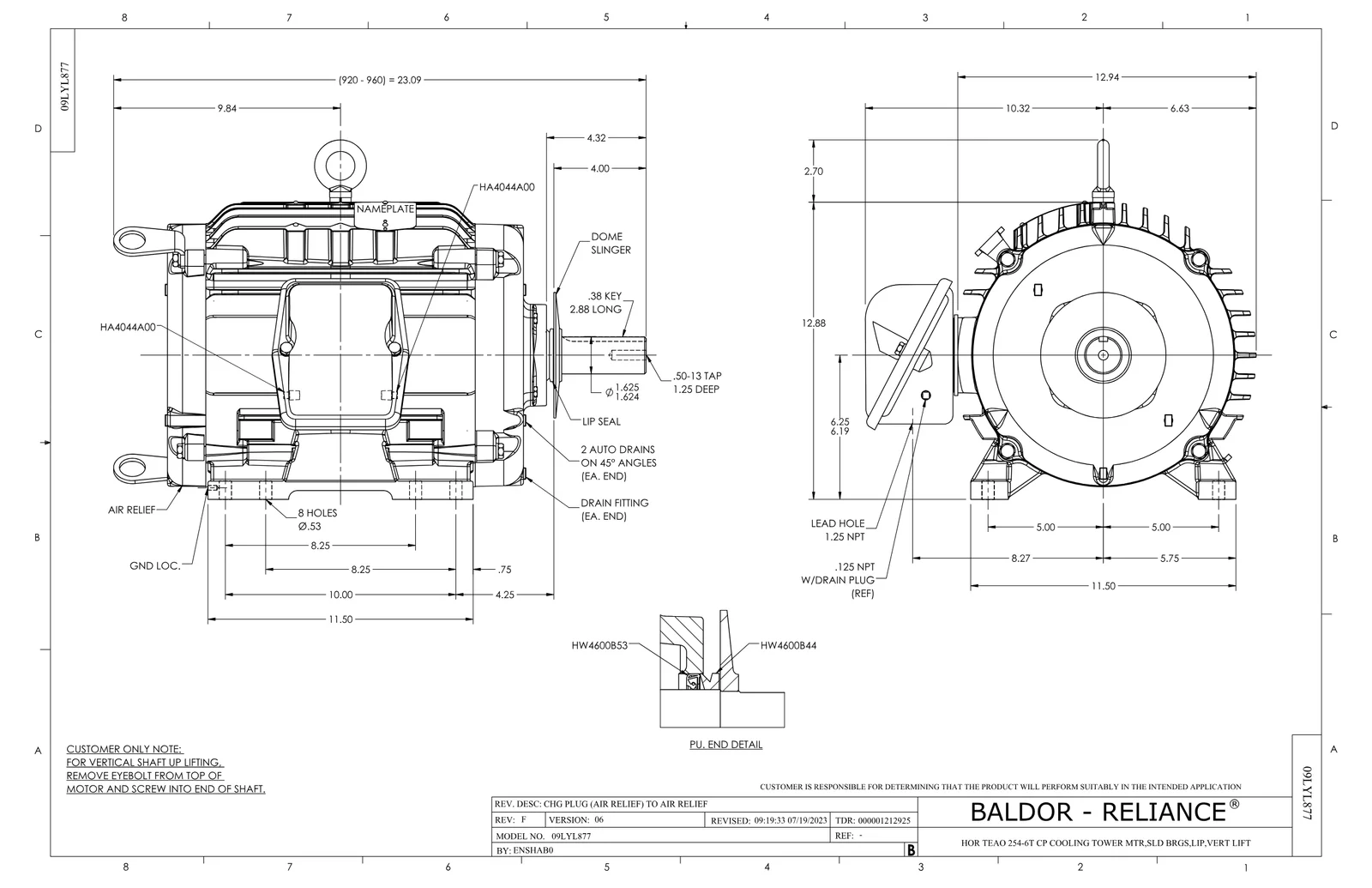

Boyut ÇizimiBoyut ÇizimiPDF·158 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

Yedek Parçalar 6

Baldor ECTM2276T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
09GS1010GASKET, DWG, LEADWIRE SEPERATOR1 adet 343 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
HW1001A31LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I2 adet 1.025 motor
LC0005E01SPL CONN.DIA./WARN.LABEL(LC0005/LB1119)1 adet 251 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
