Baldor ECS101T3K1P5DD4
ECS101T3K1P5DD4
Muhafaza tipiTEFC
Gövde (frame)D90D
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz
Motor harf tipiFırçasız Sargılı Alan PM Rotor
Frekansta çıkış1.500 KW @ 50 HZ
Ürün Hakkında
Baldor ECS101T3K1P5DD4 (ECS101T3K1P5DD4), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor ECS101T3K1P5DD4 fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor ECS101T3K1P5DD4
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)D90D
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz
Motor harf tipiFırçasız Sargılı Alan PM Rotor
Frekansta çıkış1.500 KW @ 50 HZ
Faz3
Frekansta senkron devir (rpm)1500 RPM @ 50 HZ
Gerilim @ frekans380.0 V @ 50 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCE · CULUS · UKCA · WEEE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı5
Akım @ gerilim2.360 A @ 380.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)87.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)2.4 a
Gövde ön ekiD
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör kodu03
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 16 AWG
Motor tipi3524B
Montaj düzeniB35
Kutup sayısı4
Toplam uzunluk12.08 IN
Güç faktörü95
Ürün ailesiGenel amaçlı
Kasnak yüzey koduD-Flanş
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı0.945 IN
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Devir (rpm)1500 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568997796
Etiket Bilgileri
Katalog noECS101T3K1P5DD4
Spesifikasyon no35EE437G963
Gövde boyutuD90D
Koruma sınıfı (IP)55
Ağırlık44
Güç (kW)1.5
Frekans (Hz)50
Faz sayısı3
Çalışma tipi (IPM)CONT
İzolasyon sınıfıF
Ortam sıcaklığı (°C)40
Verim sınıfıIE5
Verim (%)87.7
Güç faktörü (cos φ)95
Gerilim (V)380
Tam yük akımı (A)2.36
Devir (1/min)1500
Maks. devir (1/min)3000
Zıt EMK (V)247
Stator direnci (Ω)11.7
d-ekseni endüktansı (mH)78.9
q-ekseni endüktansı (mH)406
CP =50
TO133
Sabit tork5
TO50
Değişken tork5
TO50
Uyumlu invertörECIN4A4P1
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Etiket noNP3968B01A01

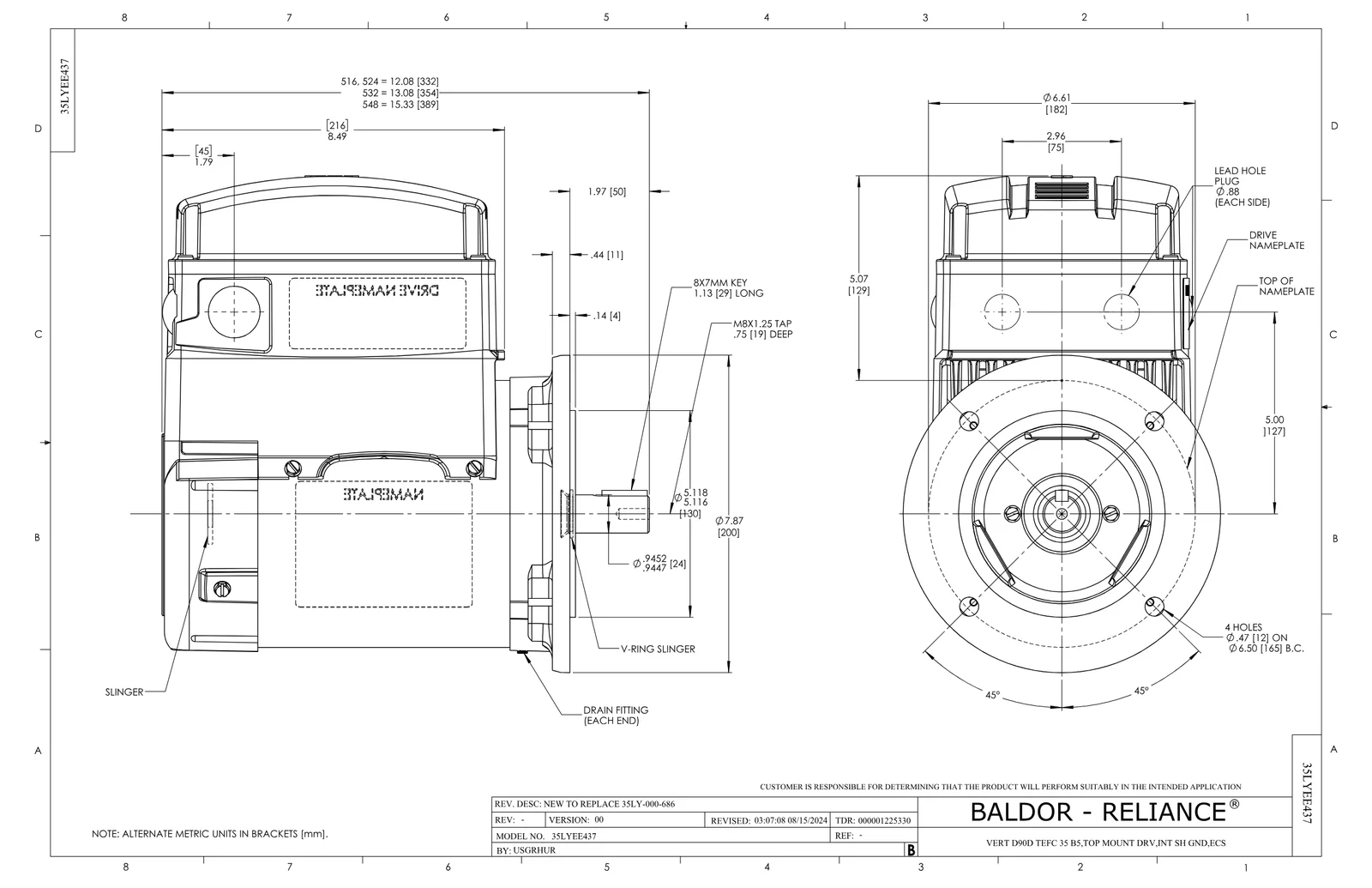

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 4
Baldor ECS101T3K1P5DD4 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| HA1005A05SP | SLINGER, OD 1.50, ID .659, 203 BRG | 1 adet | 112 motor |
| HW4600B32SP | V-RING SLINGER 1.000 X 1.540 X .24 VITON | 1 adet | 262 motor |
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| MN451 | EC Titanium Quick Start 06/22 | 1 adet | 224 motor |
