Baldor ECS101M0K5P5FD4
ECS101M0K5P5FD4
Muhafaza tipiTEFC
Gövde (frame)D132D
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz
Motor harf tipiFırçasız Sargılı Alan PM Rotor
Frekansta çıkış5.500 KW @ 50 HZ
Ürün Hakkında
Baldor ECS101M0K5P5FD4 (ECS101M0K5P5FD4), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor ECS101M0K5P5FD4 fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor ECS101M0K5P5FD4
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)D132D
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz
Motor harf tipiFırçasız Sargılı Alan PM Rotor
Frekansta çıkış5.500 KW @ 50 HZ
Faz3
Frekansta senkron devir (rpm)1500 RPM @ 50 HZ
Gerilim @ frekans190.0 V @ 50 HZ · 380.0 V @ 50 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCE · CULUS · UKCA · WEEE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı5
Akım @ gerilim21.420 A @ 190.0 V · 10.710 A @ 380.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiS1
Verim (%100 yük)92.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)10.7 a
Gövde ön ekiD
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
Kaldırma kulaklarıDikey kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor uç bağlantısıKlemens bloğu
Motor tipi3730B
Montaj düzeniB5
Kutup sayısı4
Toplam uzunluk17.62 IN
Güç faktörü90
Ürün ailesiGenel amaçlı
Kasnak yüzey koduD-Flanş
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı1.497 IN
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Devir (rpm)1500 rpm
Hız koduTek hızlı
Motor standartlarıIEC
Yol verme yöntemiİNVERTER ÖZEL
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568993897
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noECS101M0K5P5FD4
Spesifikasyon no37-0000-0476
Gövde boyutuD132D
Koruma sınıfı (IP)55
Ağırlık67
Güç (kW)5.5
Frekans (Hz)50
Faz sayısı3
Çalışma tipi (IPM)S1
İzolasyon sınıfıF
Yalıtım sınıfı / sıcaklık artışıB
Ortam sıcaklığı (°C)40
Verim sınıfıIE5
Verim (%)92.7
Güç faktörü (cos φ)90
Gerilim (V)190/380
Tam yük akımı (A)21.42/10.71
Devir (1/min)1500
Maks. devir (1/min)3000
Zıt EMK (V)94/188
Stator direnci (Ω)0.35/1.39
d-ekseni endüktansı (mH)6.99/28.09
q-ekseni endüktansı (mH)20.19/80.59
CP =50
TO100
Sabit tork5
TO50
Değişken tork1
TO50
Rulman (tahrik tarafı)6208
Rulman (karşı taraf)6206
Etiket noNP3968B01A01

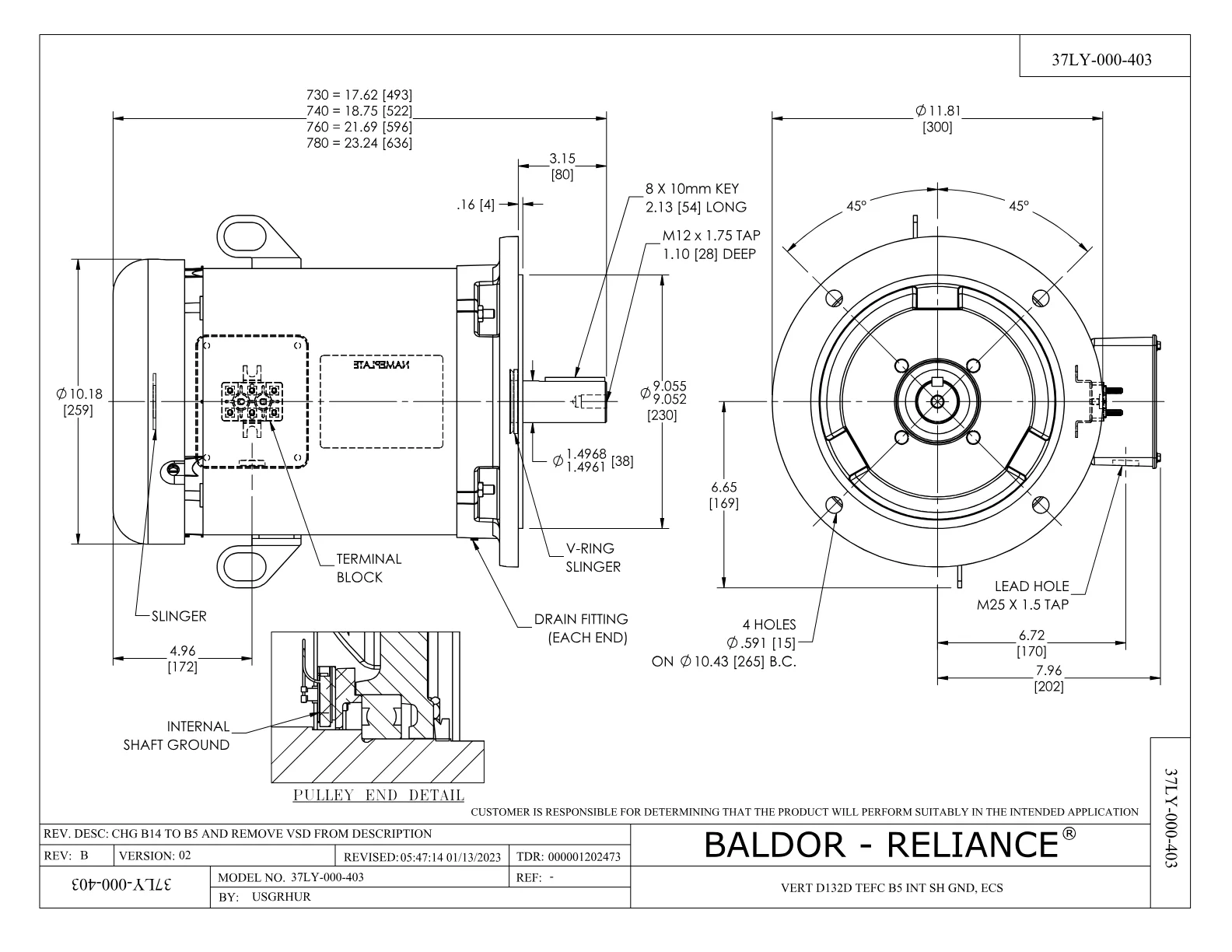

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 8
Yedek Parçalar 5
Baldor ECS101M0K5P5FD4 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| MN451 | EC Titanium Quick Start 06/22 | 1 adet | 224 motor |
| 37FH4000A02SP | FAN COVER, W/ PRIMER | 1 adet | 13 motor |
| 37FN3002A01SP | EXFN, PLASTIC, 9.00 OD, 1.155 ID | 1 adet | 141 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 2 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
