Baldor ECS100A4H3DB4
ECS100A4H3DB4
Muhafaza tipiTEFC
Gövde (frame)145TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiFırçasız Sargılı Alan PM Rotor
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
Baldor ECS100A4H3DB4 (ECS100A4H3DB4), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor ECS100A4H3DB4 fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor ECS100A4H3DB4
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)145TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiFırçasız Sargılı Alan PM Rotor
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıBLUETOOTH · CULUS · WEEE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı6
Akım @ gerilim3.500 A @ 460.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.5 a
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör kodu03
IP koruma sınıfıYOK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 116 AWG
Motor tipi3532B
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk17.71 IN
Güç faktörü97
Ürün ailesiGenel amaçlı
Kasnak yüzey koduC-Face
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.875 IN
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Devir (rpm)1800 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568958117
Etiket Bilgileri
Katalog noECS100A4H3DB4
Spesifikasyon no35E5351G943
Gövde boyutu145TC
Gövde koruma tipiTEFC
Koruma sınıfı (IP)54
Güç (HP)3
Nominal verim (%)91
Güç faktörü97
Servis faktörü1.15
Gerilim (V)460
Tam yük akımı (A)3.5
Devir (rpm)1800
Maksimum devir (rpm)4000
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Zıt EMK (V)267
Stator direnci (Ω)6.72
d-ekseni endüktansı (mH)57.9
q-ekseni endüktansı (mH)218
Sabit güç60
TO133
Sabit tork6
TO60
Değişken tork6
TO60
Uyumlu invertörECI4A4P1
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Etiket noNP3968A01A01

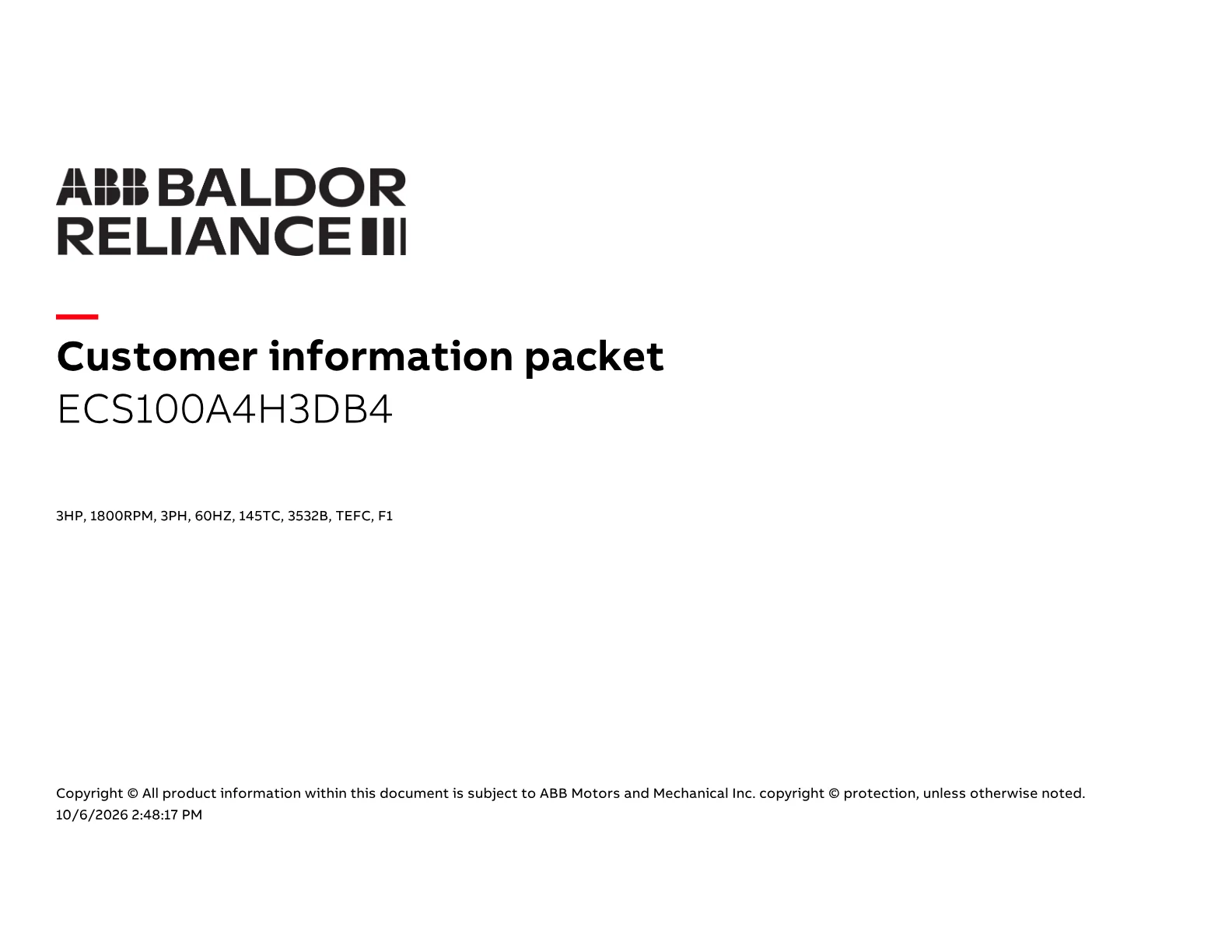

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 7
Yedek Parçalar 3
Baldor ECS100A4H3DB4 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| HW4600B32SP | V-RING SLINGER 1.000 X 1.540 X .24 VITON | 1 adet | 262 motor |
| 34FN3002A01SP | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 410 motor |
| MN451 | EC Titanium Quick Start 06/22 | 1 adet | 224 motor |
