Baldor ECP84100T-5

Severe Duty - IEEE 841 Motor - 15 hp, 1200 rpm, 3 ph, 575 V, 284T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1180 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # ECP84100T-5SKU # YLSN1ZFCDOG67ZS

Muhafaza tipiTEFC

Gövde (frame)284T

Gövde malzemesiDöküm Demir

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış15.000 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Severe Duty - IEEE 841 Motor - 15 hp, 1200 rpm, 3 ph, 575 V, 284T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1180 rpm Base, Foot Mount, Continuous Duty

Baldor ECP84100T-5

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC

Gövde (frame)284T

Gövde malzemesiDöküm Demir

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış15.000 HP @ 60 HZ

Faz3

Frekansta senkron devir (rpm)1200 RPM @ 60 HZ

Gerilim @ frekans575.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D

Tehlikeli alan bölümüDivision II

Kurum onaylarıNEMA_PREMIUM · UR · CSA EEV · CCSA US

Ortam sıcaklığı (°C)40 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiRijit

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Sabit tork devir aralığı1

Akım @ gerilim15.600 A @ 575.0 V

Tasarım koduB

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)91.7 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Muhafaza modifikasyonu841

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)15.6 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıF

İnvertör koduİnverter hizmeti

IP koruma sınıfıIP56

KVA koduG

Kaldırma kulaklarıStandart kaldırma kulakları

Sabit rulman göstergesiKilitli rulman

Maks. devir (rpm)1800 rpm

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıHalka kablo pabuçları

Motor kablo adedi/kesiti3 @ 12 AWG

Motor tipi1054M

Montaj düzeniF1

Kutup sayısı6

Toplam uzunluk28.00 IN

Güç faktörü77

Ürün ailesiKimyasal Proses S/P 32-8 IEEE 841

Kasnak tarafı rulman tipiBilyalı

Kasnak yüzey koduStandart

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

Servis faktörü1.15

Mil çapı1.875 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiYağ savurucu yok

Devir (rpm)1180 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıYok

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

Tehlikeli alan sıcaklık koduT3C

UPC781568464069

Motor CategoryIEEE 841 Motor

Motor Supply Voltage575 V

Base RPM1180 rpm

Mounting TypeFoot

Harmonization Code8501.52.4000

Weight400 lbs

ApplicationsDesigned for 600V distibution systems for use in Petro-chemical, pulp and paper, cement, aggregate mining and other process industries requiring premium efficient motors designed, manufactured and tested to exceed IEEE 841- 2009 TEFC motor standards for extreme severe duty service.

Additional DetailsMeets and/or exceeds all requirements of IEEE Std. 841-2009 including: Totally enclosed cast iron construction, Lower vibration design, Inpro Seals and Positive Lubrication System with oversize bearings on both ends, Stainless Steel nameplates, Terminal lugs on motor leads, Corrosion resistant epoxy finish, NEMA Premium efficiency, Class F insulation with a Class B temperature Rise, 1.15 service factor and 5 year warranty. Final test and vibration results provided with motor. Motors are marked for Div.2/Zone 2, Class I locations and are designed to meet 200° C @ 1.0 Service Factor. Inverter Ready design with speed range and Inverter T. Code nameplate information, see chart on page 51 for specific motor information.

Product TypeSevere Duty Motors

Etiket Bilgileri

Katalog noECP84100T-5

Gövde koruma tipiTEFC

Spesifikasyon no10-0000-0399

CC no010A

Gövde boyutu284T

Güç (HP)15

Yalıtım sınıfıF

Frekans (Hz)60

Rulman (tahrik karşı tarafı)6311

Rulman (tahrik tarafı)6311

Devir (rpm)1180

Maksimum devir (rpm)1800

Faz sayısı3

NEMA tasarım harfiB

Rulman (tahrik tarafı)55BC03X30X

Gerilim (V)575

kVA koduG

Rulman (tahrik karşı tarafı)55BC03X30X

Akım (A)15.6

Motor ağırlığı451

GresPOLYREX EM

Çalışma sınıfı40C AMB-CONT

Maks. kompanzasyon (kVAR)2.6

NEMA nominal verim (%)91.7

Rotor çubuk sayısı42

Servis faktörü1.15

Koruma sınıfı (IP)56

Garanti edilen minimum verim (%)90.2

Stator oluk sayısı54

Güç faktörü77

İnvertör tipiPWM

Sıcaklık koduT3C

İnvertör sıcaklık kodu180

Sıcaklık kodu160

Sabit güç aralığı başlangıcı60

Sabit güç aralığı bitişi90

Sabit tork frekansı başlangıcı (Hz)1

Sabit tork frekansı bitişi (Hz)60

Değişken tork frekansı başlangıç (Hz)O

Değişken tork frekansı bitiş (Hz)60

Etiket noNP4332

Performans

Genel karakteristikler· 575 V, 60 Hz, 15 hp

Faz-faz direnci, 25 °C'de (Ω)0.933 Ω

Anma yükte sıcaklık artışı (°C)45° C

Servis faktörü yükünde sıcaklık artışı (°C)56° C

Yolverme yöntemiDOL

Devrilme torku175 lb-ft

Kalkış minimum torku (pull-up)70.1 lb-ft

Kilitli rotor torku101 lb-ft

Kalkış akımı (A)91 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%	S.F.
Güç faktörü %	5	41	62	73	78	80	81	79
Verim %	0	87.5	91.8	92.5	92.3	91.7	90.7	91.9
Devir rpm	1199	1196	1191	1187	1182	1176	1170	1178
Hat akımı A	6.94	7.81	9.78	12.5	15.6	19.1	23.1	17.7
Güç W	365	3186	6083	9064	12080	15257	18522	13986
Tork lb-ft	0	16.4	33	49.7	66.4	83.7	101	76.8

Dokümanlar ve CAD

Bu ürüne ait 4

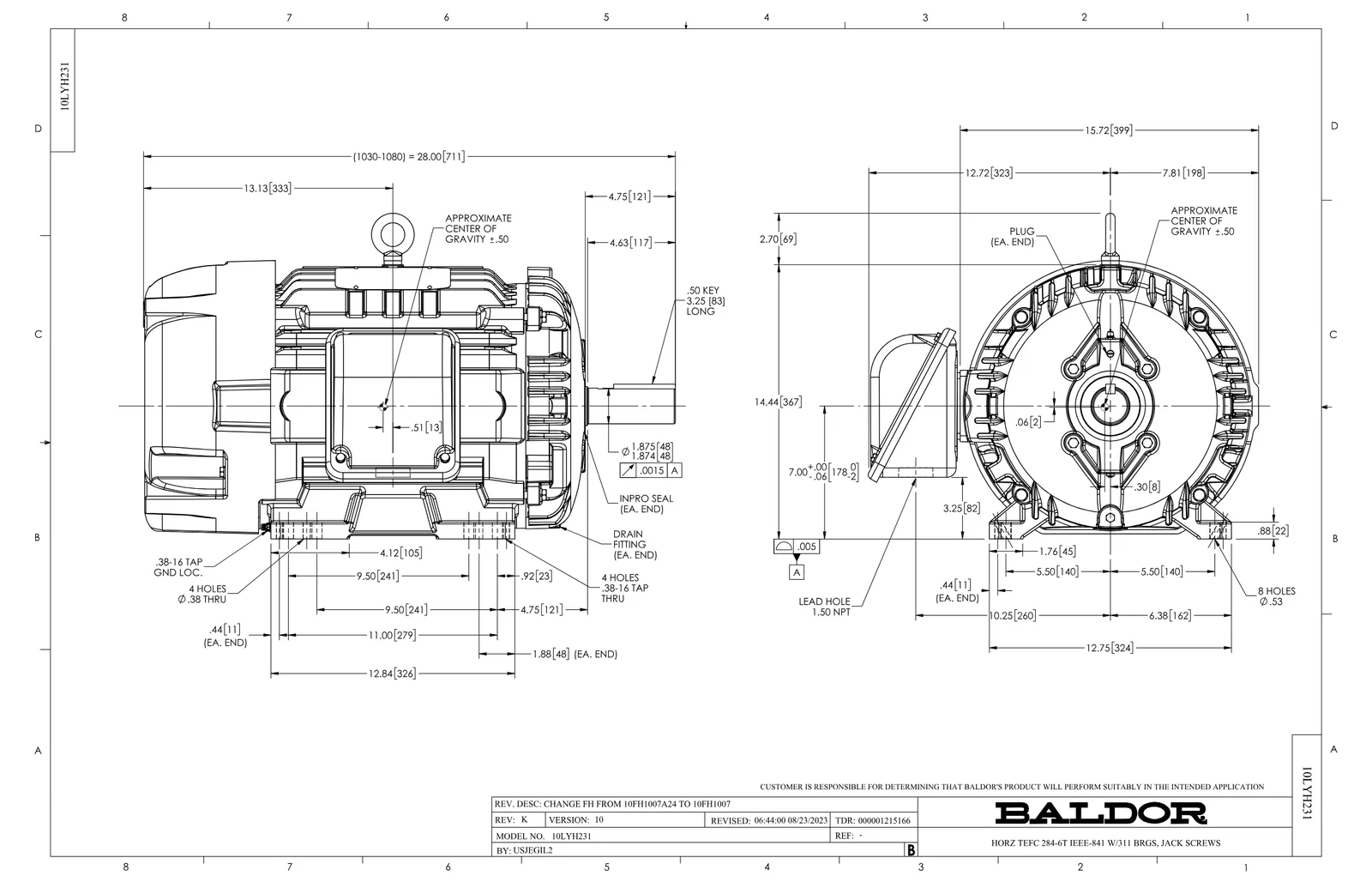

Boyut ÇizimiBoyut ÇizimiPDF·204 KB·English

Bağlantı ŞemasıBağlantı ŞemasıPDF·38 KB·English

Teknik DatasheetTeknik DatasheetPDF·686 KB·English

Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

3D Model

2D Çizim

Yedek Parçalar 7

Baldor ECP84100T-5 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor
HW1001A31	LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I	7 adet	1.025 motor
09FN3001C02	EXTERNAL FAN, PLASTIC (COMES W/SCREW FRO	1 adet	155 motor
HA4002A03	#304 S.S. DRAIN FITTING, .125 NPT (.44 H	2 adet	122 motor
09GS1010	GASKET, DWG, LEADWIRE SEPERATOR	1 adet	343 motor
14GS1003	GASKET CONDUIT BOX LID, NEOP	1 adet	223 motor
LB1624	COMBINED WARNING LABEL, ISO/ANSI PICTOGR	1 adet	4.237 motor
