Baldor ECP83771T-5

Severe Duty - IEEE 841 Motor - 10 hp, 3600 rpm, 3 ph, 575 V, 215T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3500 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # ECP83771T-5SKU # YLS4M1MB7LST6UP

Muhafaza tipiTEFC

Gövde (frame)215T

Gövde malzemesiDöküm Demir

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış10.000 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Severe Duty - IEEE 841 Motor - 10 hp, 3600 rpm, 3 ph, 575 V, 215T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3500 rpm Base, Foot Mount, Continuous Duty

Baldor ECP83771T-5

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC

Gövde (frame)215T

Gövde malzemesiDöküm Demir

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış10.000 HP @ 60 HZ

Faz3

Frekansta senkron devir (rpm)3600 RPM @ 60 HZ

Gerilim @ frekans575.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D

Tehlikeli alan bölümüDivision II

Kurum onaylarıNEMA_PREMIUM · UR · CSA EEV · CCSA US

Ortam sıcaklığı (°C)40 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiRijit

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Sabit tork devir aralığı6

Akım @ gerilim9.300 A @ 575.0 V

Tasarım koduB

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)90.2 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Muhafaza modifikasyonu841

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)9.3 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıF

İnvertör koduİnverter hizmeti

KVA koduH

Kaldırma kulaklarıStandart kaldırma kulakları

Sabit rulman göstergesiKilitli rulman

Maks. devir (rpm)5400 rpm

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıSerbest kablo uçları

Motor kablo adedi/kesiti3 @ 14 AWG

Motor tipi0742M

Montaj düzeniF1

Kutup sayısı2

Toplam uzunluk19.58 IN

Güç faktörü91

Ürün ailesiSuper-E kimyasal proses

Kasnak tarafı rulman tipiBilyalı

Kasnak yüzey koduStandart

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

Servis faktörü1.15

Mil çapı1.375 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiMil sıçratıcı

Devir (rpm)3500 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıYok

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

Tehlikeli alan sıcaklık koduT3C

UPC781568499214

Motor CategoryIEEE 841 Motor

Motor Supply Voltage575 V

Base RPM3500 rpm

Mounting TypeFoot

IP Rating56

Harmonization Code8501.52.4000

Weight191 lbs

ApplicationsDesigned for 600V distibution systems for use in Petro-chemical, pulp and paper, cement, aggregate mining and other process industries requiring premium efficient motors designed, manufactured and tested to exceed IEEE 841- 2009 TEFC motor standards for extreme severe duty service.

Additional DetailsMeets and/or exceeds all requirements of IEEE Std. 841-2009 including: Totally enclosed cast iron construction, Lower vibration design, Inpro Seals and Positive Lubrication System with oversize bearings on both ends, Stainless Steel nameplates, Terminal lugs on motor leads, Corrosion resistant epoxy finish, NEMA Premium efficiency, Class F insulation with a Class B temperature Rise, 1.15 service factor and 5 year warranty. Final test and vibration results provided with motor. Motors are marked for Div.2/Zone 2, Class I locations and are designed to meet 200° C @ 1.0 Service Factor. Inverter Ready design with speed range and Inverter T. Code nameplate information, see chart on page 51 for specific motor information.

Product TypeSevere Duty Motors

Etiket Bilgileri

Katalog noECP83771T-5

Spesifikasyon no07K629Y302G1

Güç (HP)10 TE

Koruma sınıfı (IP)56

Gerilim (V)575

Akım (A)9.3

Devir (rpm)3500

Gövde boyutu215T

Frekans (Hz)60

Faz sayısı3

Servis faktörü1.15

Kod harfi (kilitli rotor kVA)H

NEMA tasarım harfiB

Yalıtım sınıfıF

Çalışma sınıfı40C AMB-CONT

Rulman (tahrik tarafı)6307

Rulman (karşı taraf)6307

NEMA nominal verim (%)90.2

Güç faktörü91

Garanti edilen min. verim (%)88.5

CC no010A

Sıcaklık koduT3C

Sıcaklık kodu160

Etiket noNP4328

Performans

Genel karakteristikler· 575 V, 60 Hz, 10 hp

Faz-faz direnci, 25 °C'de (Ω)1.26 Ω

Anma yükte sıcaklık artışı (°C)59° C

Servis faktörü yükünde sıcaklık artışı (°C)73° C

Yolverme yöntemiDOL

Devrilme torku59.4 lb-ft

Kalkış minimum torku (pull-up)15.8 lb-ft

Kilitli rotor torku26.9 lb-ft

Kalkış akımı (A)64.9 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%	S.F.
Güç faktörü %	14	68	86	90	91	92	92	92
Verim %	0	77.9	85.8	87.6	90.2	87.8	86.8	88
Devir rpm	3596	3577	3553	3529	3503	3473	3440	3485
Hat akımı A	2.72	3.52	5.16	7.17	9.3	11.59	14.18	10.7
Güç W	384	2389	4412	6399	8483	10661	12953	9790
Tork lb-ft	0	3.63	7.44	11.1	14.92	18.83	22.83	17.3

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·38 KB·English

Teknik DatasheetTeknik DatasheetPDF·715 KB·English

Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

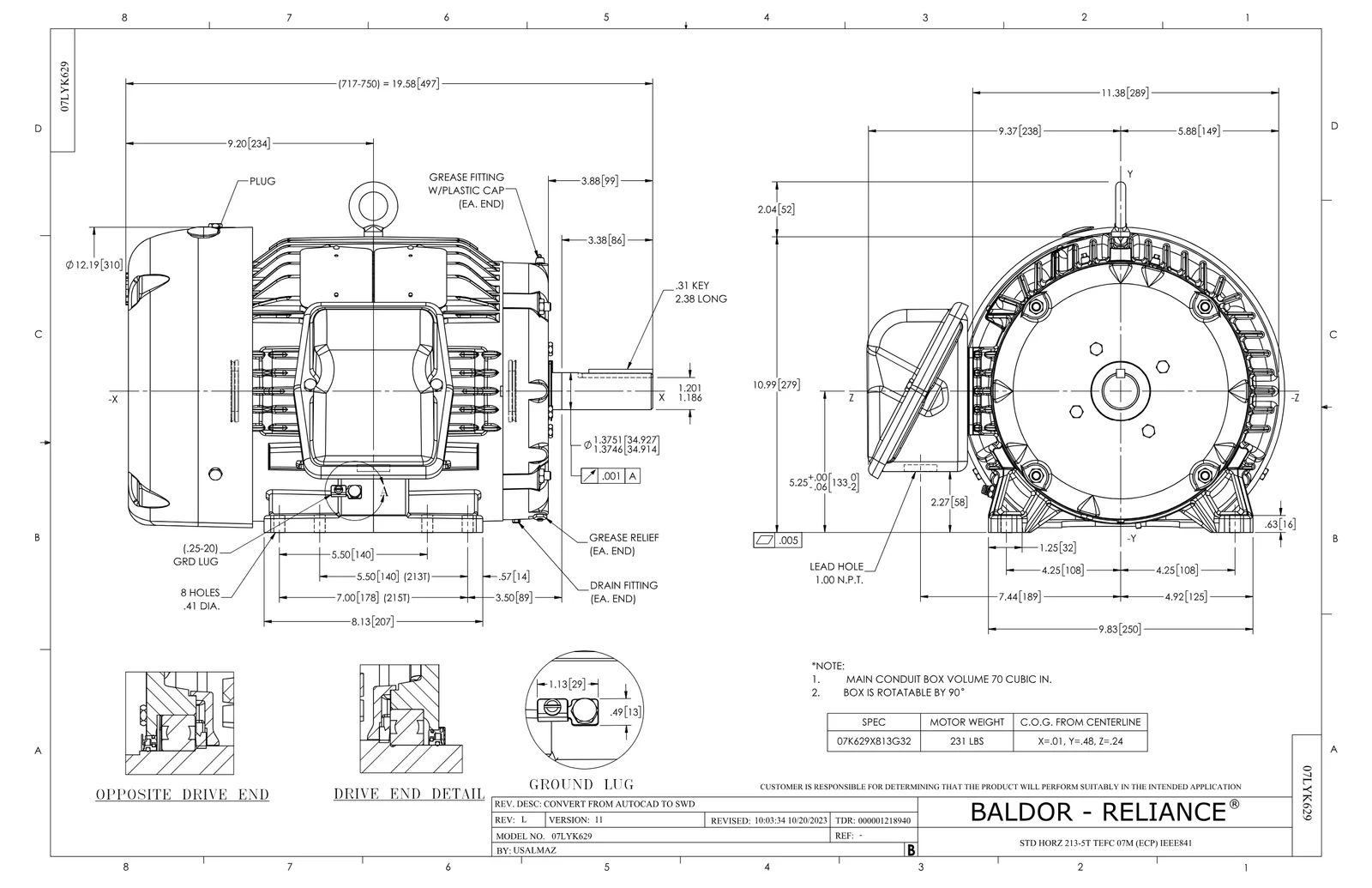

Boyut ÇizimiBoyut ÇizimiPDF·228 KB·English

2D Çizim2D Çizim (PDF Dimension Sheet)PDF·176 KB

CAD Dosyaları 17

3D Model

2D Çizim

Yedek Parçalar 3

Baldor ECP83771T-5 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
36FN3000C02SP	EXFN, PLASTIC, 5.25 OD, 1.175 ID	1 adet	116 motor
LB1624	COMBINED WARNING LABEL, ISO/ANSI PICTOGR	1 adet	4.237 motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor
