Baldor ECP83764T-5
Severe Duty - IEEE 841 Motor - 3 hp, 1200 rpm, 3 ph, 575 V, 213T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1165 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)213T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
Severe Duty - IEEE 841 Motor - 3 hp, 1200 rpm, 3 ph, 575 V, 213T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1165 rpm Base, Foot Mount, Continuous Duty
Baldor ECP83764T-5
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)213T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans575.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıCCSA US · CSA EEV · CURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO) · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı1.8
Akım @ gerilim3.600 A @ 575.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
IP koruma sınıfıYOK
KVA koduK
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)1800 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 14 AWG
Motor tipi0736M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk19.50 IN
Güç faktörü70
Ürün ailesiKimyasal Proses S/P 32-8 IEEE 841
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1165 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568464045
Motor CategoryIEEE 841 Motor
Motor Supply Voltage575 V
Base RPM1165 rpm
Mounting TypeFoot
Harmonization Code8501.52.4000
Weight160 lbs
ApplicationsDesigned for 600V distibution systems for use in Petro-chemical, pulp and paper, cement, aggregate mining and other process industries requiring premium efficient motors designed, manufactured and tested to exceed IEEE 841- 2009 TEFC motor standards for extreme severe duty service.
Additional DetailsMeets and/or exceeds all requirements of IEEE Std. 841-2009 including: Totally enclosed cast iron construction, Lower vibration design, Inpro Seals and Positive Lubrication System with oversize bearings on both ends, Stainless Steel nameplates, Terminal lugs on motor leads, Corrosion resistant epoxy finish, NEMA Premium efficiency, Class F insulation with a Class B temperature Rise, 1.15 service factor and 5 year warranty. Final test and vibration results provided with motor. Motors are marked for Div.2/Zone 2, Class I locations and are designed to meet 200° C @ 1.0 Service Factor. Inverter Ready design with speed range and Inverter T. Code nameplate information, see chart on page 51 for specific motor information.
Product TypeSevere Duty Motors
Etiket Bilgileri
Katalog noECP83764T-5
Spesifikasyon no07J415Y746G1
Güç (HP)3 TE
Koruma sınıfı (IP)56
Gerilim (V)575
Akım (A)3.6
Devir (rpm)1165
Gövde boyutu213T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
NEMA nominal verim (%)89.5
Güç faktörü70
Garanti edilen min. verim (%)87.5
CC no010A
Sıcaklık koduT3C
Sıcaklık kodu160
Etiket noNP4328
Performans
Genel karakteristikler· 575 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)4.15 Ω
Anma yükte sıcaklık artışı (°C)30° C
Servis faktörü yükünde sıcaklık artışı (°C)36° C
Yolverme yöntemiDOL
Devrilme torku50.2 lb-ft
Kalkış minimum torku (pull-up)23.7 lb-ft
Kilitli rotor torku30.9 lb-ft
Kalkış akımı (A)25.6 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 33 | 52 | 63 | 70 | 73 | 75 | 72 |
| Verim % | 0 | 81.8 | 88.2 | 89.3 | 89.5 | 88.8 | 87.7 | 89.2 |
| Devir rpm | 1199 | 1193 | 1186 | 1179 | 1171 | 1160 | 1149 | 1164 |
| Hat akımı A | 1.98 | 2.12 | 2.51 | 3.02 | 3.61 | 4.31 | 5.11 | 4.03 |
| Güç W | 117 | 694 | 1295 | 1895 | 2499 | 3135 | 3817 | 2881 |
| Tork lb-ft | 0 | 3.35 | 6.78 | 10.1 | 13.5 | 16.9 | 20.5 | 15.5 |

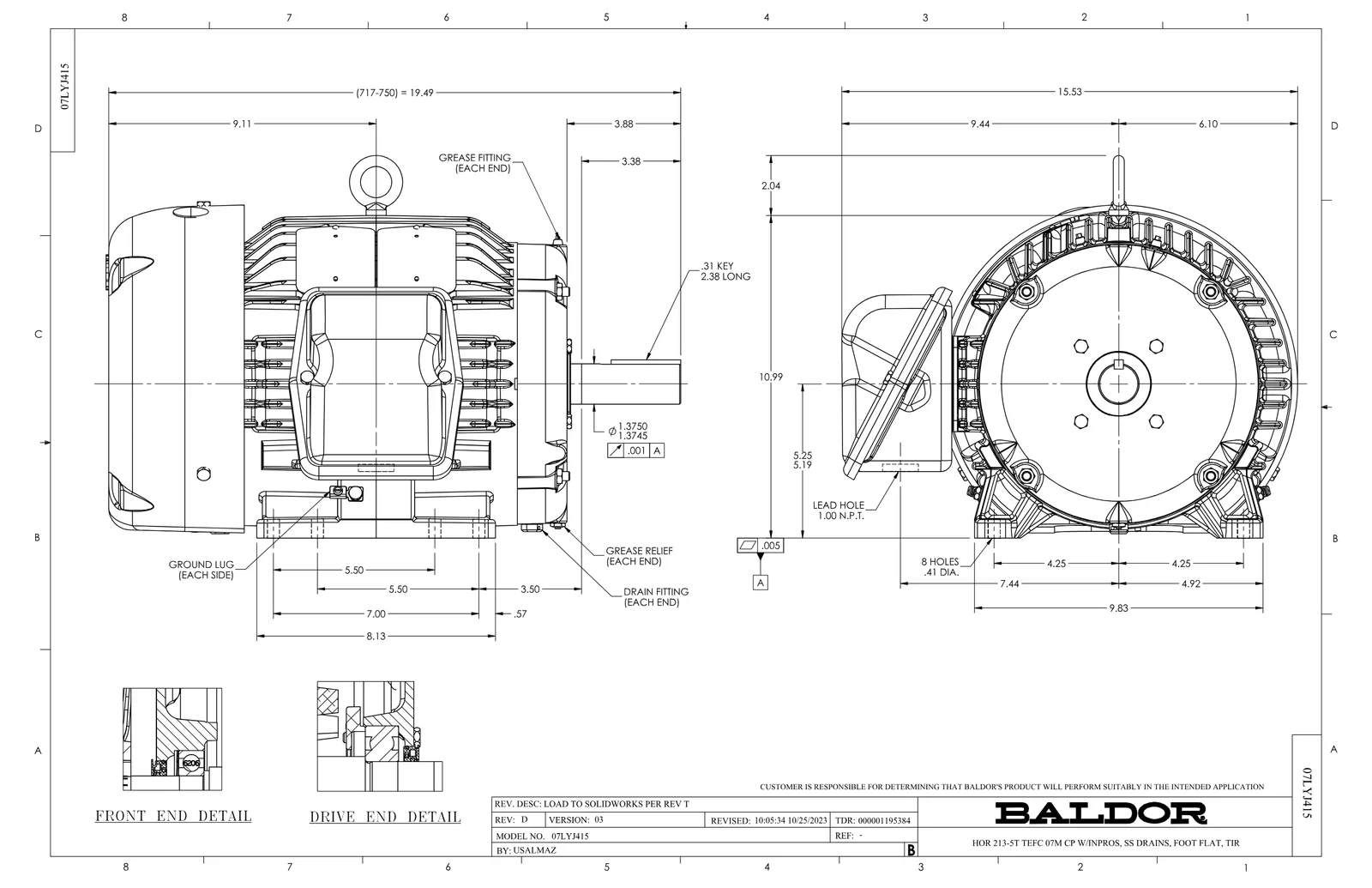

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 4
Baldor ECP83764T-5 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37FN3002C01 | EXFN, PLASTIC, 6.00 OD, 1.155 ID | 1 adet | 245 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| HA4002A03 | #304 S.S. DRAIN FITTING, .125 NPT (.44 H | 2 adet | 122 motor |
