Baldor ECP83661T-5 için nasıl fiyat teklifi alabilirim?

Baldor ECP83661T-5 için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSMIF1E9W1DYF2 ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Baldor ECP83661T-5 stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Baldor ECP83661T-5 orijinal ve yeni mi?

Evet. Baldor markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Baldor ECP83661T-5 teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor ECP83661T-5

Severe Duty - IEEE 841 Motor - 3 hp, 1800 rpm, 3 ph, 575 V, 182T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1755 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # ECP83661T-5SKU # YLSMIF1E9W1DYF2

Muhafaza tipiTEFC

Gövde (frame)182T

Gövde malzemesiDemir

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış3.000 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Severe Duty - IEEE 841 Motor - 3 hp, 1800 rpm, 3 ph, 575 V, 182T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1755 rpm Base, Foot Mount, Continuous Duty

Baldor ECP83661T-5

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC

Gövde (frame)182T

Gövde malzemesiDemir

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış3.000 HP @ 60 HZ

Faz3

Frekansta senkron devir (rpm)1800 RPM @ 60 HZ

Gerilim @ frekans575.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D

Tehlikeli alan bölümüDivision II

Kurum onaylarıCCSA US · CSA EEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO) · UR

Ortam sıcaklığı (°C)40 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiRijit

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Sabit tork devir aralığı1.5

Akım @ gerilim3.300 A @ 575.0 V

Tasarım koduB

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)89.5 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Muhafaza modifikasyonu841

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)3.3 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıF

İnvertör koduİnverter hizmeti

KVA koduJ

Kaldırma kulaklarıStandart kaldırma kulakları

Sabit rulman göstergesiKilitli rulman

Maks. devir (rpm)2700 rpm

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıHalka kablo pabuçları

Motor kablo adedi/kesiti3 @ 16 AWG

Motor tipi0632M

Montaj düzeniF1

Kutup sayısı4

Toplam uzunluk15.93 IN

Güç faktörü77

Ürün ailesiKimyasal Proses S/P 32-8 IEEE 841

Kasnak tarafı rulman tipiBilyalı

Kasnak yüzey koduStandart

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

Servis faktörü1.15

Mil çapı1.125 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiMil sıçratıcı

Devir (rpm)1755 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıYok

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

Tehlikeli alan sıcaklık koduT3C

UPC781568608159

Motor CategoryIEEE 841 Motor

Motor Supply Voltage575 V

Base RPM1755 rpm

Mounting TypeFoot

IP Rating56

Harmonization Code8501.52.4000

Weight112 lbs

ApplicationsDesigned for 600V distibution systems for use in Petro-chemical, pulp and paper, cement, aggregate mining and other process industries requiring premium efficient motors designed, manufactured and tested to exceed IEEE 841- 2009 TEFC motor standards for extreme severe duty service.

Additional DetailsMeets and/or exceeds all requirements of IEEE Std. 841-2009 including: Totally enclosed cast iron construction, Lower vibration design, Inpro Seals and Positive Lubrication System with oversize bearings on both ends, Stainless Steel nameplates, Terminal lugs on motor leads, Corrosion resistant epoxy finish, NEMA Premium efficiency, Class F insulation with a Class B temperature Rise, 1.15 service factor and 5 year warranty. Final test and vibration results provided with motor. Motors are marked for Div.2/Zone 2, Class I locations and are designed to meet 200° C @ 1.0 Service Factor. Inverter Ready design with speed range and Inverter T. Code nameplate information, see chart on page 51 for specific motor information.

Product TypeSevere Duty Motors

Etiket Bilgileri

Katalog noECP83661T-5

Spesifikasyon no06H759X319G1

Güç (HP)3 TE

Koruma sınıfı (IP)56

Gerilim (V)575

Akım (A)3.3

Devir (rpm)1755

Gövde boyutu182T

Frekans (Hz)60

Faz sayısı3

Servis faktörü1.15

Kod harfi (kilitli rotor kVA)J

NEMA tasarım harfiB

Yalıtım sınıfıF

Çalışma sınıfı40C AMB-CONT

Rulman (tahrik tarafı)6206

Rulman (karşı taraf)6206

NEMA nominal verim (%)89.5

Güç faktörü77

Garanti edilen min. verim (%)87.5

CC no010A

Sıcaklık koduT3C

Sıcaklık kodu160

Etiket noNP4328

Performans

Genel karakteristikler· 575 V, 60 Hz, 3 hp

Faz-faz direnci, 25 °C'de (Ω)6.2 Ω

Anma yükte sıcaklık artışı (°C)35° C

Servis faktörü yükünde sıcaklık artışı (°C)42° C

Yolverme yöntemiDOL

Devrilme torku33 lb-ft

Kalkış minimum torku (pull-up)18.2 lb-ft

Kilitli rotor torku20.3 lb-ft

Kalkış akımı (A)23.8 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%	S.F.
Güç faktörü %	6	38	59	71	77	81	83	79
Verim %	0	83	88.4	89.7	89.6	89	87.6	89.3
Devir rpm	1799	1790	1779	1769	1757	1744	1730	1749
Hat akımı A	1.7	1.86	2.22	2.71	3.27	3.92	4.69	3.66
Güç W	106	704	1295	1904	2521	3170	3870	2910
Tork lb-ft	0	2.3	4.53	6.8	9.05	11.4	13.8	10.5

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·38 KB·English

Teknik DatasheetTeknik DatasheetPDF·696 KB·English

Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

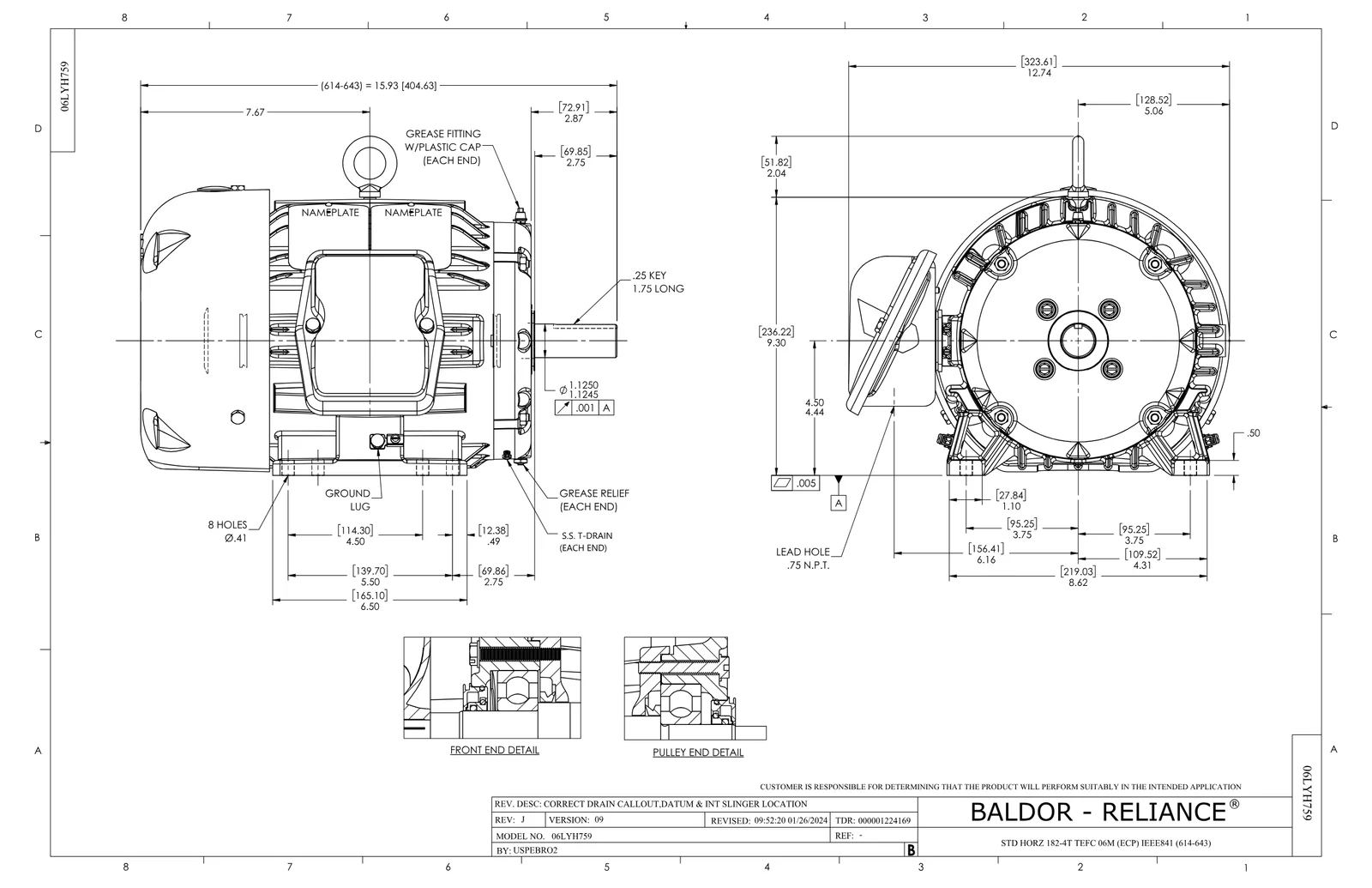

Boyut ÇizimiBoyut ÇizimiPDF·207 KB·English

CAD Dosyaları 9

3D Model

2D Çizim

Yedek Parçalar 3

Baldor ECP83661T-5 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
36FN3000C01SP	EXFN, PLASTIC, 5.25 OD, .912 ID	1 adet	334 motor
LB1624	COMBINED WARNING LABEL, ISO/ANSI PICTOGR	1 adet	4.237 motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor
