Baldor ECP83581T-4
Baldor-Reliance ECP83581T-4; 1 HP, 1770 rpm, 3 faz 460 V, 60 Hz, 143T gövde, TEFC muhafazalı IEEE 841 kimyasal proses tipi üç fazlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)143T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance ECP83581T-4; 1 HP, 1770 rpm, 3 faz 460 V, 60 Hz, 143T gövde, TEFC muhafazalı IEEE 841 kimyasal proses tipi üç fazlı AC elektrik motorudur.
Baldor ECP83581T-4
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)143T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO) · CSA EEV · CCSA US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı1.2
Akım @ gerilim1.600 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)85.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Muhafaza modifikasyonu841
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduN
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıHalka kablo pabuçları
Motor kablo adedi/kesiti3 @ 18 AWG
Motor tipi0520M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk12.88 IN
Güç faktörü68
Ürün ailesiKimyasal Proses S/P 32-8 IEEE 841
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT4
UPC781568210949
Etiket Bilgileri
Katalog noECP83581T-4
Spesifikasyon no05E811X565G1
Güç (HP)1 TE
Koruma sınıfı (IP)56
Gerilim (V)460
Akım (A)1.6
Devir (rpm)1770
Gövde boyutu143T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)N
NEMA tasarım harfiB
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6205
NEMA nominal verim (%)85.5
Güç faktörü68
Garanti edilen min. verim (%)82.5
CC no010A
Sıcaklık koduT4
Sıcaklık kodu135
Etiket noNP4328
Performans
Genel karakteristikler· 460 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)14.884 Ω
Anma yükte sıcaklık artışı (°C)30° C
Servis faktörü yükünde sıcaklık artışı (°C)34° C
Yolverme yöntemiDOL
Devrilme torku15.3 lb-ft
Kalkış minimum torku (pull-up)8.69 lb-ft
Kilitli rotor torku10.3 lb-ft
Kalkış akımı (A)14.4 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 28 | 45 | 58 | 67 | 74 | 78 | 71 |
| Verim % | 0 | 70.5 | 81.4 | 84.7 | 85.9 | 86 | 85.5 | 86 |
| Devir rpm | 1798 | 1791.4 | 1783.5 | 1775.5 | 1766.9 | 1757.8 | 1747.6 | 1761 |
| Hat akımı A | 1.15 | 1.19 | 1.29 | 1.44 | 1.63 | 1.85 | 2.1 | 1.76 |
| Güç W | 73.4 | 261 | 461 | 659 | 869 | 1083 | 1310 | 997 |
| Tork lb-ft | 0 | 0.7235 | 1.482 | 2.214 | 2.978 | 3.733 | 4.517 | 3.43 |

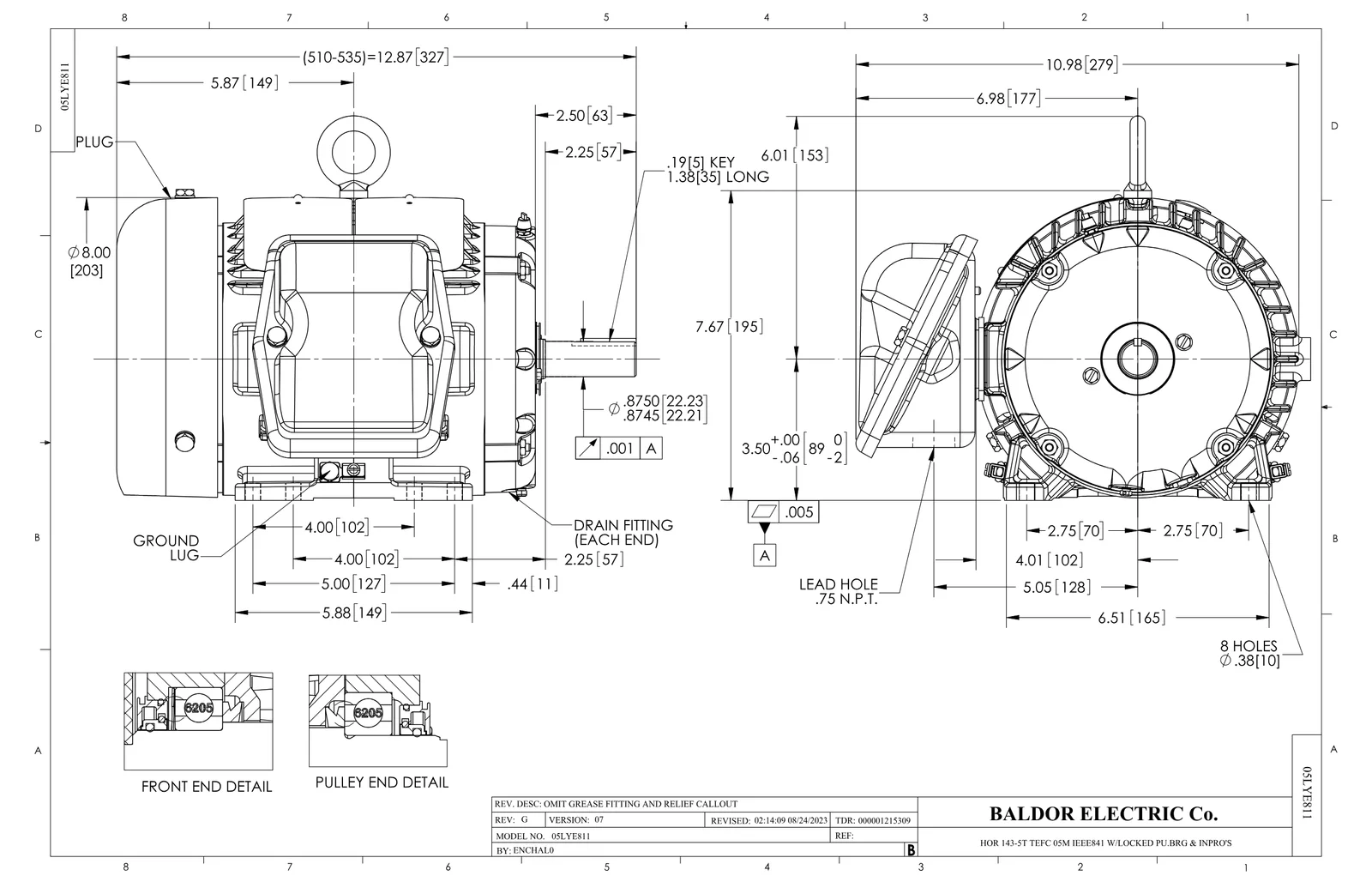

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 4
Baldor ECP83581T-4 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| 51XW2520A12 | SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75 | 2 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
