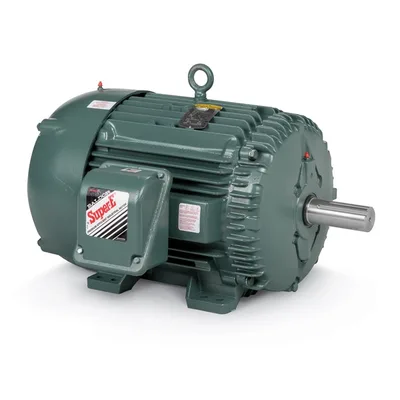

Baldor ECP4100T-5
Baldor-Reliance ECP4100T-5; 15 HP, 1180 rpm, 3 faz 575 V 60 Hz, 284T gövde, TEFC muhafazalı Super-E kimyasal proses AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)284T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance ECP4100T-5; 15 HP, 1180 rpm, 3 faz 575 V 60 Hz, 284T gövde, TEFC muhafazalı Super-E kimyasal proses AC elektrik motorudur.
Baldor ECP4100T-5
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)284T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans575.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıCCSA US · CSA EEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO) · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı1.0
Akım @ gerilim17.100 A @ 575.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Muhafaza modifikasyonuAğır hizmet özellikleri
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)17.1 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)1800 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 12 AWG
Motor tipi1046M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk28.00 IN
Güç faktörü72
Ürün ailesiSuper-E kimyasal proses
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1180 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568136737
Etiket Bilgileri
Katalog noECP4100T-5
Gövde koruma tipiTEFC
Spesifikasyon no10H292Z513G1
CC no010A
Gövde boyutu284T
Güç (HP)15
Yalıtım sınıfıF
Frekans (Hz)60
NEMA tasarım harfiA
Devir (rpm)1180
Maksimum devir (rpm)1800
Faz sayısı3
kVA koduH
Gerilim (V)575
Motor ağırlığı436
Akım (A)17.1
Servis faktörü1.15
Güç faktörü72
Rulman (tahrik karşı tarafı)6311
Rulman (tahrik tarafı)6311
Çalışma sınıfı40C AMB-CONT
NEMA nominal verim (%)91.7
GresPOLYREX EM
İnvertör tipiPWM
Sıcaklık koduT3C
İnvertör sıcaklık kodu180
Sıcaklık kodu160
Sabit güç aralığı başlangıcı60
Sabit güç aralığı bitişi90
Sabit tork frekansı başlangıcı (Hz)1.0
Sabit tork frekansı bitişi (Hz)60
Değişken tork frekansı başlangıç (Hz)O
Değişken tork frekansı bitiş (Hz)60
Etiket noNP3241
Performans
Genel karakteristikler· 575 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.776 Ω
Anma yükte sıcaklık artışı (°C)44° C
Servis faktörü yükünde sıcaklık artışı (°C)52° C
Yolverme yöntemiDOL
Devrilme torku219 lb-ft
Kalkış minimum torku (pull-up)96.4 lb-ft
Kilitli rotor torku118 lb-ft
Kalkış akımı (A)119 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 5 | 30 | 49 | 62 | 70 | 74 | 77 | 74 |
| Verim % | 0 | 82.4 | 89.1 | 91 | 91.5 | 91.3 | 90.8 | 91.6 |
| Devir rpm | 1199 | 1196 | 1193 | 1189 | 1186 | 1182 | 1177 | 1181 |
| Hat akımı A | 10.61 | 11.22 | 12.69 | 14.87 | 17.52 | 20.67 | 24.06 | 19.1 |
| Güç W | 561 | 3391 | 6242 | 9227 | 12255 | 15314 | 18473 | 14043 |
| Tork lb-ft | 0 | 16.45 | 32.84 | 49.74 | 66.63 | 83.36 | 100 | 76.6 |
Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 5
Baldor ECP4100T-5 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 09GS1010 | GASKET, DWG, LEADWIRE SEPERATOR | 1 adet | 343 motor |
| HW1001A31 | LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I | 7 adet | 1.025 motor |
| 14GS1003 | GASKET CONDUIT BOX LID, NEOP | 1 adet | 223 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 1
Baldor ECP4100T-5 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 10-1305 | C FACE KIT | 21 motor |
