Baldor EBM2513T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor EBM2513T

General Purpose Brake Motor - 15 hp, 1800 rpm, 3 ph, 230/460 V, 254T Frame, ODP (Open Drip-Proof) Enclosure, 60 Hz, 1770 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # EBM2513TSKU # YLSU8PENDBR4JCJ
Muhafaza tipiODP
Gövde (frame)254T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Brake Motor - 15 hp, 1800 rpm, 3 ph, 230/460 V, 254T Frame, ODP (Open Drip-Proof) Enclosure, 60 Hz, 1770 rpm Base, Foot Mount, Continuous Duty

Baldor EBM2513T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiODP
Gövde (frame)254T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA_PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Fren torku75.0 lb-ft
Akım @ gerilim36.400 A @ 230.0 V · 39.000 A @ 208.0 V · 18.200 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)93.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)18.2 a
Ön yüz koduC-Face
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 12 AWG
Motor tipi3948M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk29.88 IN
Güç faktörü83
Ürün ailesiGenel amaçlı
Ürün tipiFRENLİ MOTOR
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568524725
Motor CategoryGeneral Purpose Brake Motor
Motor Supply Voltage230/460 V
Base RPM1770 rpm
IP Rating22/23
Harmonization Code8501.52.4000
Weight234 lbs
ApplicationsMachine tools, conveyors, door operators, speed reducers, any application requiring quick stops and positive hold.
Additional DetailsSpring-set brake. Power off operation manual release. Resets automatically. Brakes internally connected to motor on 215T and smaller. Super-E motors are 1.15 service factor and suitable for inverter use.
Mounting TypeFoot

Etiket Bilgileri

Katalog noEBM2513T
Spesifikasyon no39E736Y375G1
Güç (HP)15
Gerilim (V)230/460
Akım (A)36.4/18.2
Devir (rpm)1770
Gövde boyutu254T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)93
Güç faktörü83
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6309
Gövde koruma tipiOPEN
Etiket noNP1259L

Performans

Genel karakteristikler· 460 V, 60 Hz, 15 hp

Faz-faz direnci, 25 °C'de (Ω)0.5794 Ω
Anma yükte sıcaklık artışı (°C)29° C
Servis faktörü yükünde sıcaklık artışı (°C)35° C
Yolverme yöntemiDOL
Devrilme torku171 lb-ft
Kalkış minimum torku (pull-up)79.1 lb-ft
Kilitli rotor torku100 lb-ft
Kalkış akımı (A)137 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %545687883868785
Verim %088.692.693.393.192.591.792.7
Devir rpm17991794.217881781.21773.71766.31758.21769
Hat akımı A7.628.7711.214.518.222.126.420.5
Güç W32731796071902012052151201831513893
Tork lb-ft011.0622.1433.2844.5755.867.2851.3

Dokümanlar ve CAD

Bu ürüne ait 4

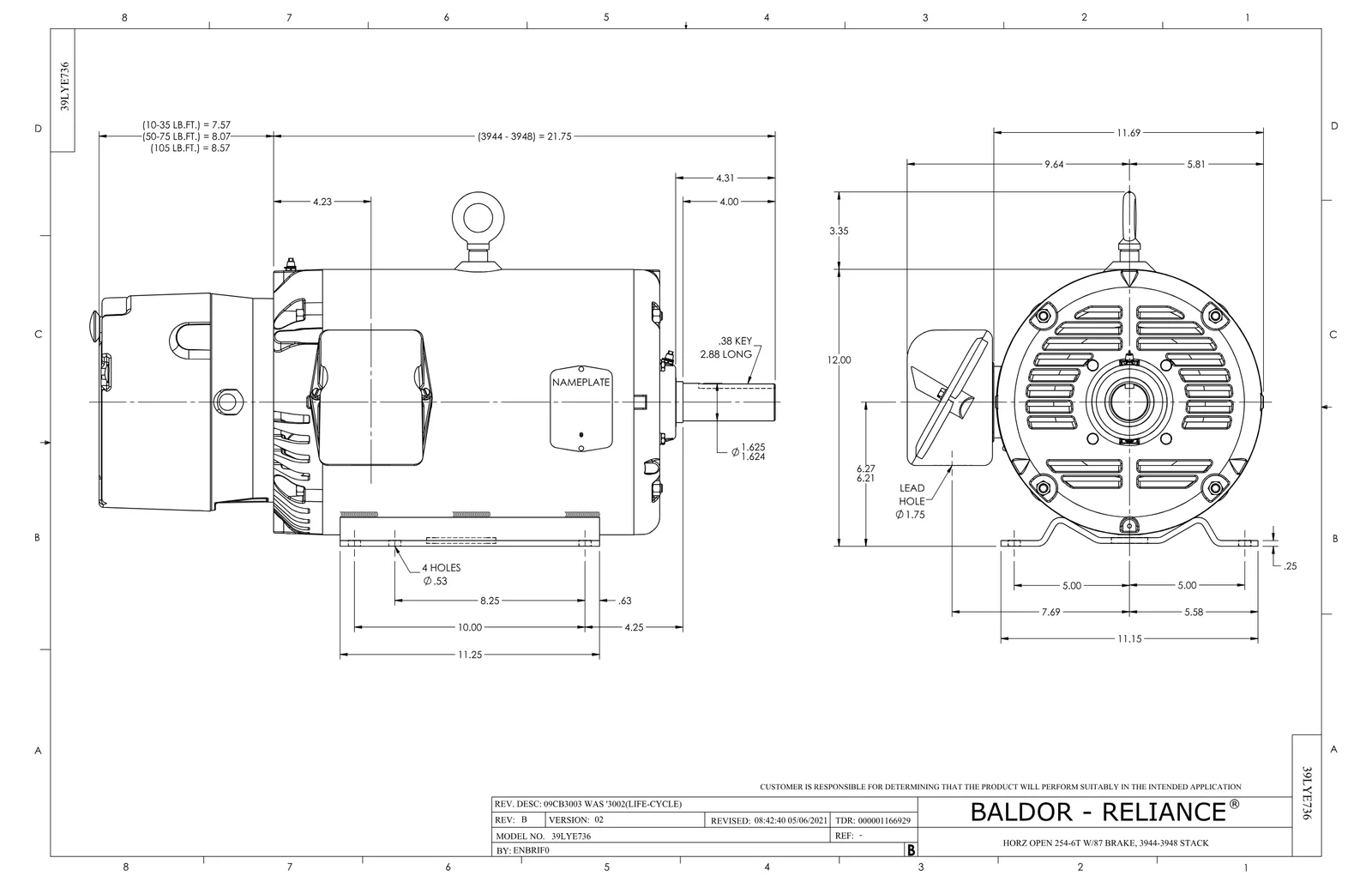

Boyut ÇizimiBoyut ÇizimiPDF·135 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·37 KB·English
Teknik DatasheetTeknik DatasheetPDF·620 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

Yedek Parçalar 5

Baldor EBM2513T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
09CB3501SPCONDUIT BOX LID FOR 09CB3001 & 09CB30021 adet 392 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,07 galon 1.997 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
