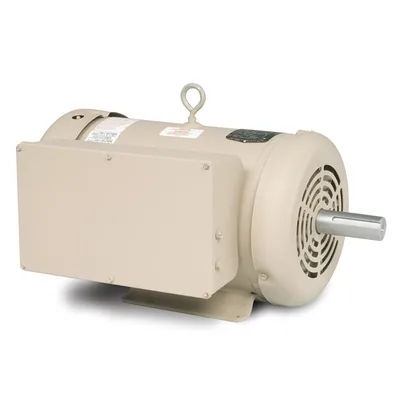

Baldor DEL3733TM
Baldor-Reliance DEL3733TM; 7.5 HP, 1725 rpm, 1 faz 230 V 60 Hz, 215T gövde, TEFC muhafazalı genel amaçlı tarım tipi AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)215T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış7.500 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor-Reliance DEL3733TM; 7.5 HP, 1725 rpm, 1 faz 230 V 60 Hz, 215T gövde, TEFC muhafazalı genel amaçlı tarım tipi AC elektrik motorudur.
Baldor DEL3733TM
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)215T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış7.500 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)50 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim28.000 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)85.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)28.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKondansatör Kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 10 AWG, A PH
Motor tipi3750LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk20.77 IN
Güç faktörü98
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568121269
Etiket Bilgileri
Katalog noDEL3733TM
Spesifikasyon no37F364W659
Güç (HP)7.5
Gerilim (V)230
Akım (A)28
Devir (rpm)1725
Gövde boyutu215T
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)85
Güç faktörü98
Çalışma sınıfı50C AMB-CONT
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Gövde koruma tipiTEFC
Etiket noNP1280L
Performans
Genel karakteristikler· 230 V, 60 Hz, 7.5 hp
Faz-faz direnci, 25 °C'de (Ω)0.271 Ω / 0.579 Ohms B Ph
Anma yükte sıcaklık artışı (°C)72° C
Servis faktörü yükünde sıcaklık artışı (°C)88° C
Yolverme yöntemiDOL
Devrilme torku58 lb-ft
Kalkış minimum torku (pull-up)50 lb-ft
Kilitli rotor torku93 lb-ft
Kalkış akımı (A)220 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 35 | 70 | 87 | 95 | 98 | 99 | 99 | 0 |
| Verim % | 0 | 64.3 | 79 | 84.7 | 87.1 | 87.7 | 87.2 | 0 |
| Devir rpm | 1798 | 1789 | 1779 | 1768 | 1757 | 1744 | 1729 | 0 |
| Hat akımı A | 10.8 | 13.6 | 17.7 | 22.8 | 28.5 | 34.8 | 41.9 | 32.3 |
| Güç W | 869 | 2213 | 3582 | 4981 | 6418 | 7909 | 9463 | 0 |
| Tork lb-ft | 0 | 5.6 | 11.2 | 16.8 | 22.4 | 28 | 33.6 | 0 |

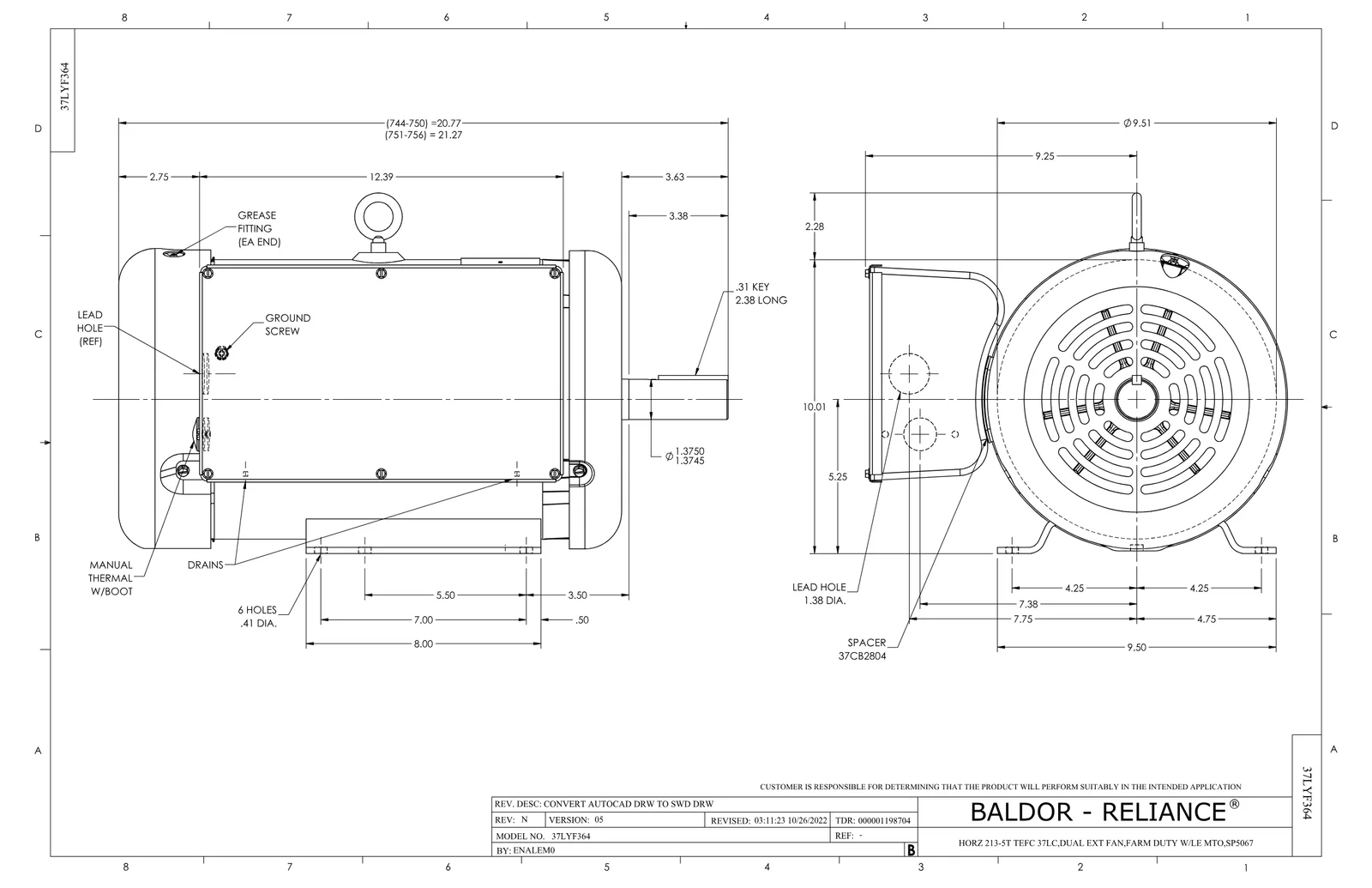

Dokümanlar ve CAD
Bu ürüne ait 5
CAD Dosyaları 9
Yedek Parçalar 6
Baldor DEL3733TM motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3050F09SP | CAPACITOR 50 MFD 370 VAC | 2 adet | 69 motor |
| TPLED1011SP | THERMAL 1PH 1.5 MAN REF LED941 TDR #5817 | 1 adet | 1 motor |
| EC1216C06SP | ELEC CAP, 216-259 MFD, 250V, 2.06D X 4. | 4 adet | 45 motor |
| 37FN3002A01SP | EXFN, PLASTIC, 9.00 OD, 1.155 ID | 1 adet | 141 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
