Baldor CZDNM3704T
Baldor-Reliance CZDNM3704T; 3 HP, 1170 rpm, 3 faz 230/460 V, 60 Hz, 213TC gövde, TENV muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.
Muhafaza tipiTENV
Gövde (frame)213TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance CZDNM3704T; 3 HP, 1170 rpm, 3 faz 230/460 V, 60 Hz, 213TC gövde, TENV muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.
Baldor CZDNM3704T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)213TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM (ESKİ LOGO) · UR · NEMA PREMIUM · CSA EEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim4.600 A @ 460.0 V · 9.200 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıENKODER
Yüksek gerilim tam yük akımı (A)4.6 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduL
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)1800 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi3748M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk21.72 IN
Güç faktörü68
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı1.375 IN
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1170 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568677032
Etiket Bilgileri
Katalog noCZDNM3704T
Spesifikasyon no37T706Z682Z1
Gövde boyutu213TC
Güç (HP)3 TE
Gerilim (V)230/460 ENCL TENV
Mıknatıslanma akımı (A)5.2/2.6
Tam yük akımı (A)9.2/4.6
Devir (rpm)1170
Maksimum devir (rpm)1800
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıH
Servis faktörü1.00
SL HZ1.5
NEMA nominal verim (%)89.5
Atalet (WK²)1.19
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
CC no010A
Etiket noNP3943L
Performans
Genel karakteristikler· 460 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)2.17 Ω
Anma yükte sıcaklık artışı (°C)33° C
Servis faktörü yükünde sıcaklık artışı (°C)39° C
Yolverme yöntemiDOL
Devrilme torku51.8 lb-ft
Kalkış minimum torku (pull-up)34.2 lb-ft
Kilitli rotor torku41.3 lb-ft
Kalkış akımı (A)36.2 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 5 | 31 | 49 | 61 | 68 | 72 | 75 | 70 |
| Verim % | 0 | 81.5 | 88.5 | 90.5 | 90.4 | 90 | 88.3 | 90.2 |
| Devir rpm | 1199 | 1191 | 1185 | 1179 | 1172 | 1163 | 1154 | 1167 |
| Hat akımı A | 2.61 | 2.82 | 3.25 | 3.86 | 4.57 | 5.4 | 6.34 | 5.07 |
| Güç W | 105 | 690 | 1262 | 1864 | 2473 | 3110 | 3807 | 2855 |
| Tork lb-ft | 0 | 3.32 | 6.64 | 10.08 | 13.44 | 16.95 | 20.51 | 15.5 |

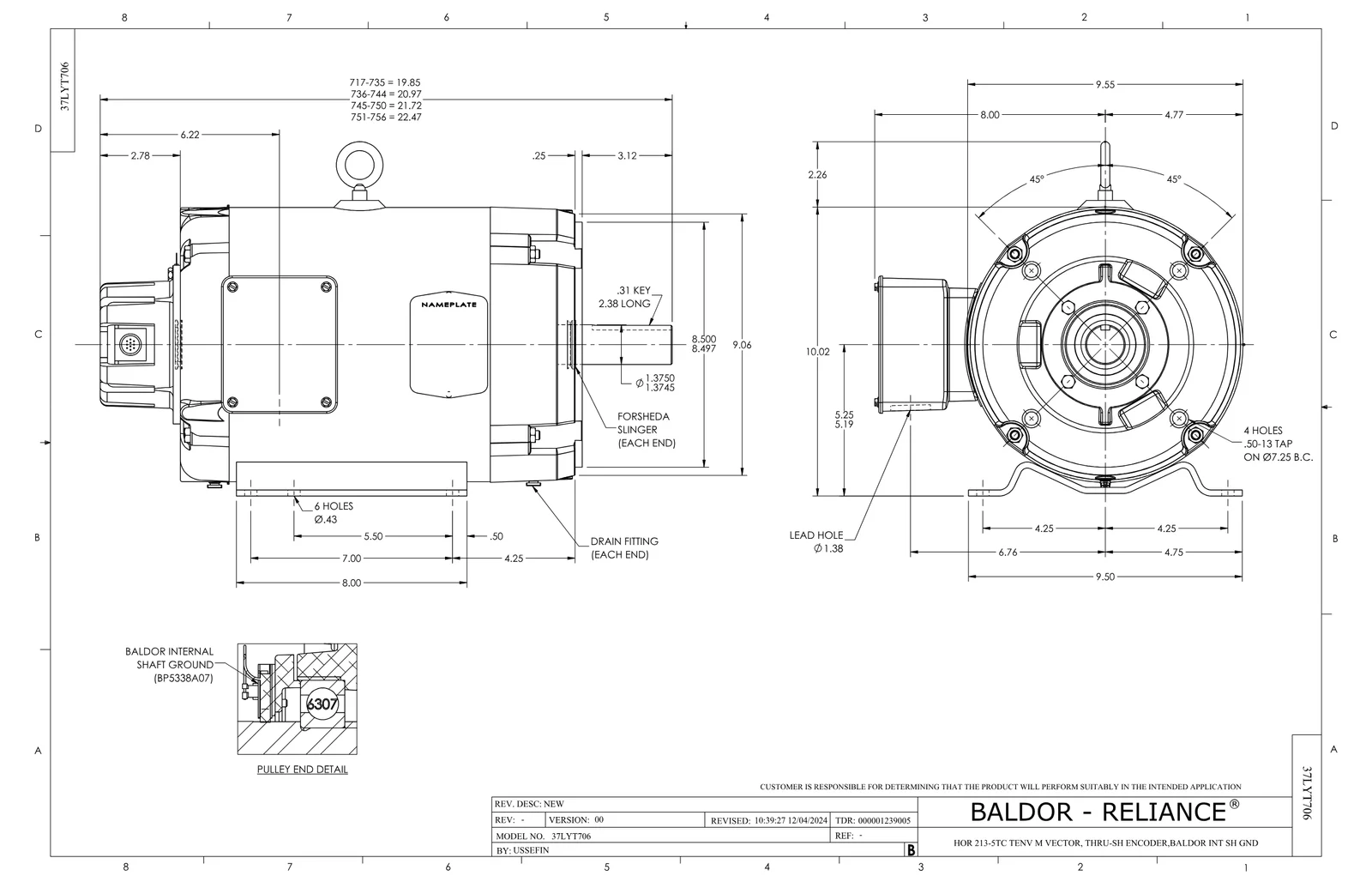

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 5
Yedek Parçalar 6
Baldor CZDNM3704T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37GS1000SP | GASKET, CONDUIT BOX STD., .06 THICK LEXI | 1 adet | 264 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 2 adet | 1.543 motor |
| HW4600B36SP | V-RING SLINGER 1.188 X 1.380 X .24 VITON | 1 adet | 252 motor |
| OE5011A05SP | HS25 ENCODER ASSY - TENV | 1 adet | 47 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
