Baldor CZDNM3556T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor CZDNM3556T

Baldor-Reliance CZDNM3556T; 1 HP, 1170 rpm, 3 faz 230/460 V, 60 Hz, 145TC gövde, TENV muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.

BaldorMFR # CZDNM3556TSKU # YLS50TQGFWT1WLS
Muhafaza tipiTENV
Gövde (frame)145TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor-Reliance CZDNM3556T; 1 HP, 1170 rpm, 3 faz 230/460 V, 60 Hz, 145TC gövde, TENV muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.

Baldor CZDNM3556T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTENV
Gövde (frame)145TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM (ESKİ LOGO) · UR · NEMA PREMIUM · CSA EEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.900 A @ 460.0 V · 3.800 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)82.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.9 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)1800 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3532M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk15.78 IN
Güç faktörü61
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı0.875 IN
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1170 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568676967

Etiket Bilgileri

Katalog noCZDNM3556T
Spesifikasyon no35E6716G187Z1
Gövde boyutu145TC
Güç (HP)1 TE
Gerilim (V)230/460 ENCL TENV
Mıknatıslanma akımı (A)2.7/1.35
Tam yük akımı (A)3.8/1.9
Devir (rpm)1170
Maksimum devir (rpm)1800
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıH
Servis faktörü1.00
SL HZ1.5
NEMA nominal verim (%)82.5
Atalet (WK²)0.232
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
CC no010A
Etiket noNP3943L

Performans

Genel karakteristikler· 460 V, 60 Hz, 1 hp

Faz-faz direnci, 25 °C'de (Ω)14.7 Ω
Anma yükte sıcaklık artışı (°C)79° C
Servis faktörü yükünde sıcaklık artışı (°C)91° C
Yolverme yöntemiDOL
Devrilme torku18.8 lb-ft
Kalkış minimum torku (pull-up)10.3 lb-ft
Kilitli rotor torku12 lb-ft
Kalkış akımı (A)12.4 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %826405261687265
Verim %067.378.281.782.582.18182.3
Devir rpm11991194118811821175116711591170
Hat akımı A1.351.381.481.651.862.112.42.01
Güç W85281477685910114013751048
Tork lb-ft01.122.213.334.55.656.775.19

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·600 KB·English
Performans EğrisiPerformans EğrisiPDF·59 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

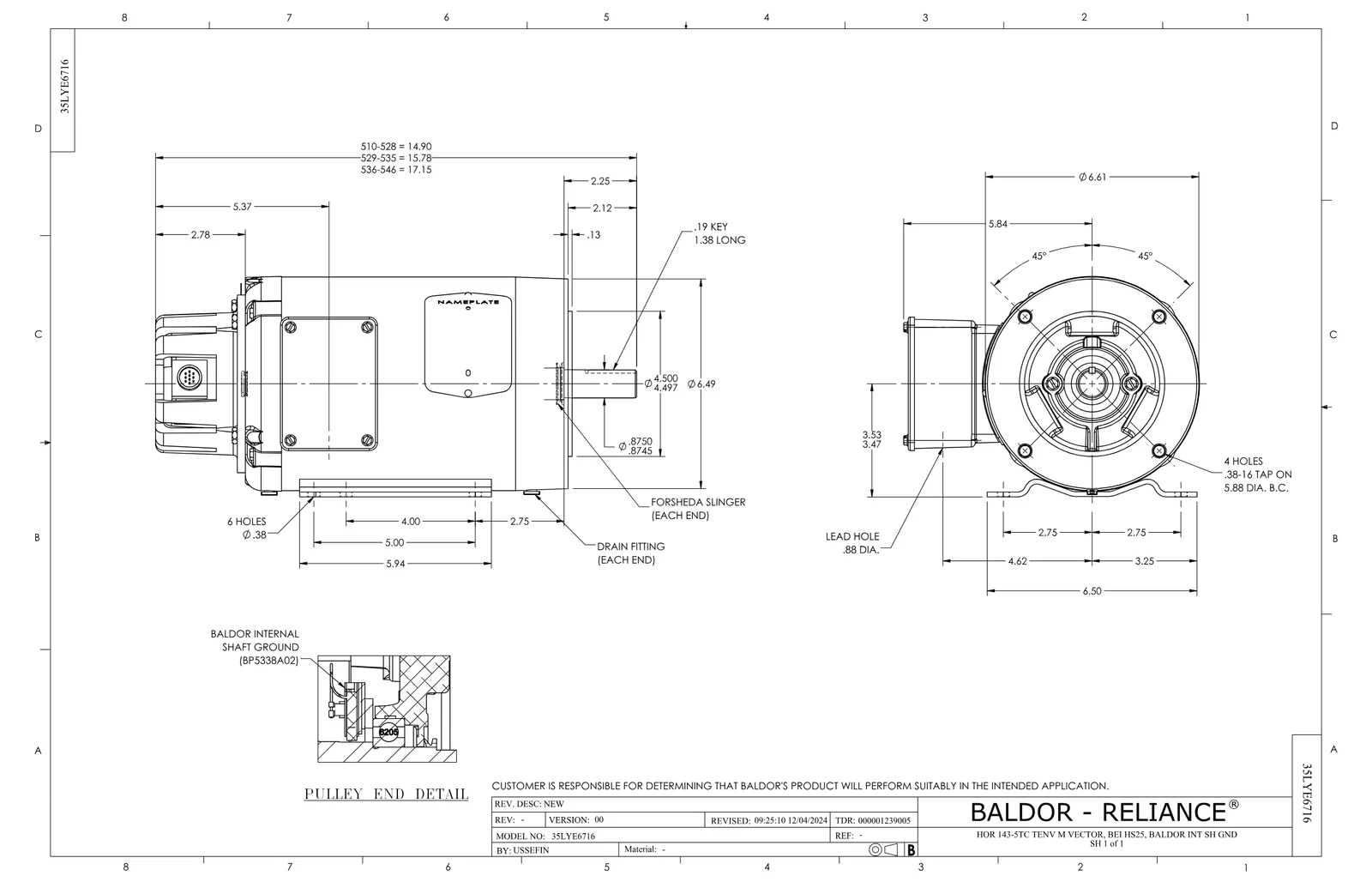

Boyut ÇizimiBoyut ÇizimiPDF·116 KB·English

CAD Dosyaları 3

Yedek Parçalar 6

Baldor CZDNM3556T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
HW4600B39SPV-RING SLINGER 0.550 X 0.790 X .18 VITON1 adet 142 motor
HW4600B32SPV-RING SLINGER 1.000 X 1.540 X .24 VITON1 adet 262 motor
OE5011A05SPHS25 ENCODER ASSY - TENV1 adet 47 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
