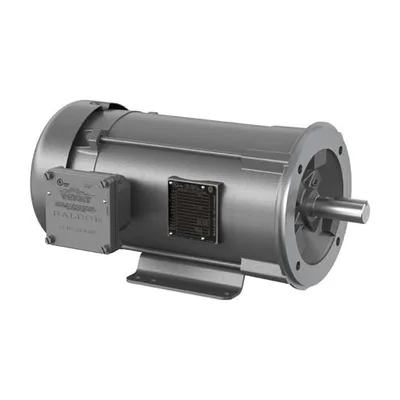

Baldor CXL18322T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor CXL18322T

CXL18322T

BaldorMFR # CXL18322TSKU # YLST6IYV09IK35C
Muhafaza tipiTEFC
Gövde (frame)184TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış3.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor CXL18322T (CXL18322T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor CXL18322T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Baldor CXL18322T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)184TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış3.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP D; CLII GP F,G
Tehlikeli alan bölümüDivision I
Kurum onaylarıUL · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim14.500 A @ 230.0 V · 29.000 A @ 115.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)76.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)14.5 a
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
IP koruma sınıfıYOK
KVA koduG
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıSerbest kablo uçları
Motor tipi3634L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk18.86 IN
Güç faktörü87
Ürün ailesiGenel amaçlı
Kasnak yüzey koduC-Face
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.15
Mil çapı1.125 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568972601
Product TypeExplosion Proof (Hazardous Location) Motors

Etiket Bilgileri

Spesifikasyon no36-0000-0506
Katalog noCXL18322T
Güç (HP)3
Sıcaklık koduT3C
Gerilim (V)115/230
Akım (A)29/14.5
Devir (rpm)3450
Frekans (Hz)60
Faz sayısı1
Yalıtım sınıfıF
Servis faktörü1.15
NEMA tasarım harfiL
Kod harfi (kilitli rotor kVA)G
Çalışma sınıfı40C AMB-CONT
Gövde boyutu184TC
NEMA nominal verim (%)76
Güç faktörü87
Etiket noNP1426XPSL

Performans

Genel karakteristikler· 230 V, 60 Hz, 3 hp

Faz-faz direnci, 25 °C'de (Ω)0.59911 Ω / 0.89 Ohms B Ph
Anma yükte sıcaklık artışı (°C)67° C
Devrilme torku18.3 lb-ft
Kalkış minimum torku (pull-up)4.87 lb-ft
Kilitli rotor torku9.66 lb-ft
Kalkış akımı (A)89.9 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %276075838889900
Verim %059.771.775.57675.673.50
Devir rpm35913568.93546.53521.5344934553409.80
Hat akımı A5.747.189.3111.814.5518.321.90
Güç W352992161222502945.1371845190
Tork lb-ft01.1692.2963.3994.5725.7326.8630

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·39 KB·English
Teknik DatasheetTeknik DatasheetPDF·716 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 3· bu ürün serisinin ortak belgeleri

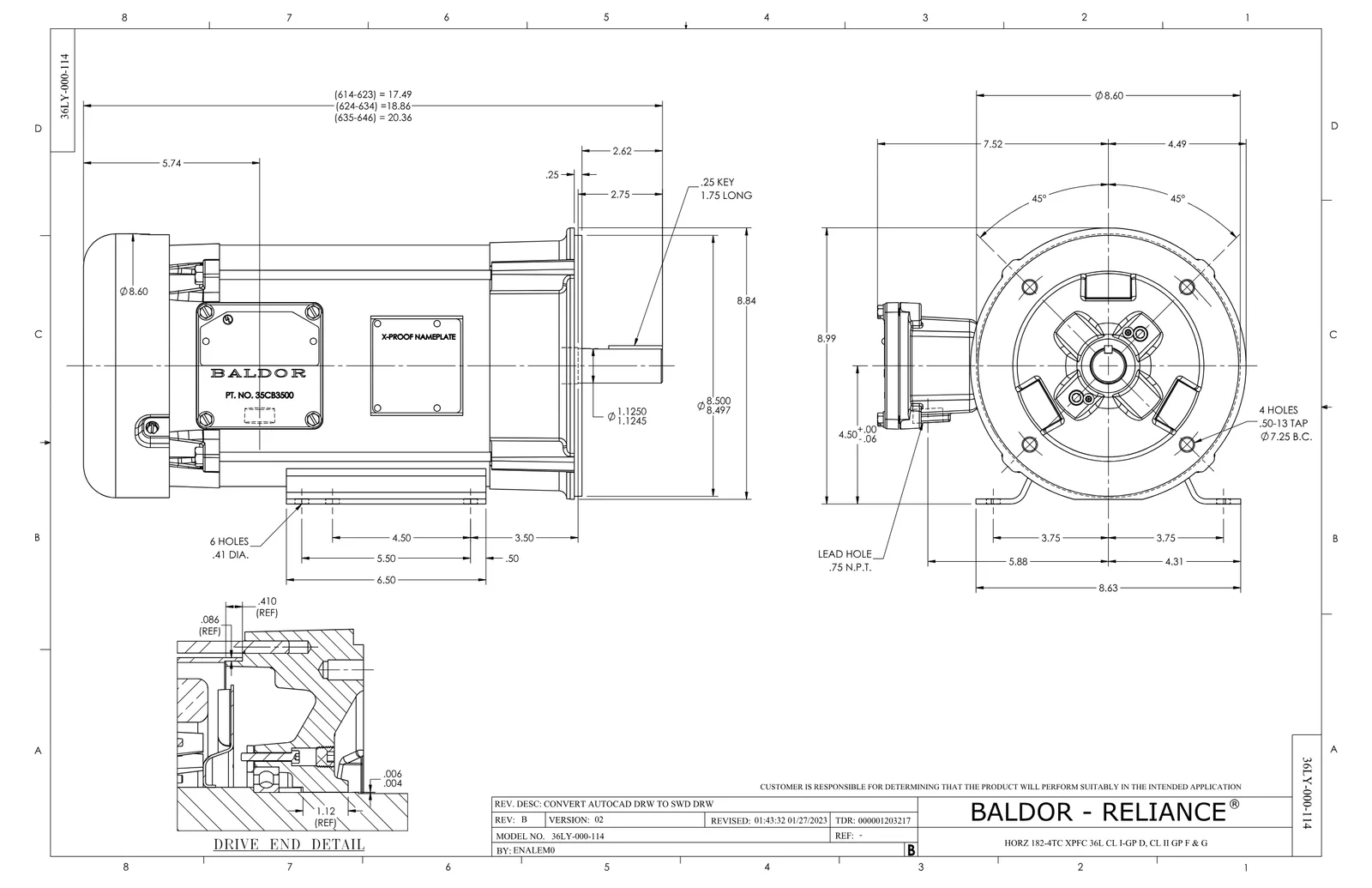

Boyut ÇizimiBoyut ÇizimiPDF·120 KB·English
Boyut ÇizimiBoyut ÇizimiPDF·118 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 6

Baldor CXL18322T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
35FN3002A04SPEXFN, PLASTIC, 6.376 OD, .906 ID W/KEY1 adet 22 motor
35CB3001A02SPEXPL PROOF CONDUIT BOX, 3/4"PIPE TAP LEA1 adet 100 motor
35CB3500A01SPCONDUIT BOX LID, MACH1 adet 203 motor
EC1400A03SPELEC CAP, 400-480 MFD, 125V, 1.81D X 3.1 adet 37 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
