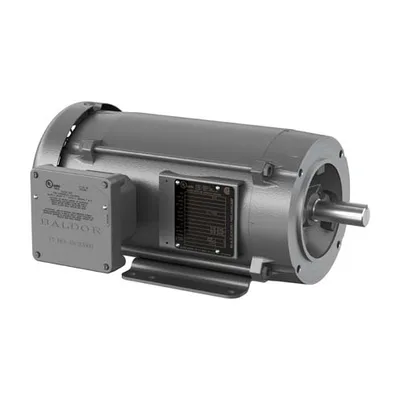

Baldor CXL14222T
CXL14222T
Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış2.000 HP @ 60 HZ
Ürün Hakkında
Baldor CXL14222T (CXL14222T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor CXL14222T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor CXL14222T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış2.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 208.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP D; CLII GP F,G
Tehlikeli alan bölümüDivision I
Kurum onaylarıUL · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim10.500 A @ 230.0 V · 11.500 A @ 208.0 V · 21.000 A @ 115.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)75.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)10.5 a
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
IP koruma sınıfıYOK
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıSerbest kablo uçları
Motor tipi3540L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk17.48 IN
Güç faktörü77
Ürün ailesiGenel amaçlı
Kasnak yüzey koduC-Face
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.875 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568972595
Product TypeExplosion Proof (Hazardous Location) Motors
Etiket Bilgileri
Spesifikasyon no35-0000-1106
Katalog noCXL14222T
Güç (HP)2
Sıcaklık koduT3C
Gerilim (V)115/208-230
Akım (A)21/11.5-10.5
Devir (rpm)3450
Frekans (Hz)60
Faz sayısı1
Yalıtım sınıfıF
Servis faktörü1.15
NEMA tasarım harfiL
Kod harfi (kilitli rotor kVA)J
Çalışma sınıfı40C AMB-CONT
Gövde boyutu143TC
NEMA nominal verim (%)75.5
Güç faktörü77
Etiket noNP1426XPSL
Performans
Genel karakteristikler· 230 V, 60 Hz, 2 hp
Faz-faz direnci, 25 °C'de (Ω)0.76 Ω / 1.28 Ohms B Ph
Anma yükte sıcaklık artışı (°C)68° C
Servis faktörü yükünde sıcaklık artışı (°C)77° C
Yolverme yöntemiDOL
Devrilme torku10.2 lb-ft
Kalkış minimum torku (pull-up)3.28 lb-ft
Kilitli rotor torku5.58 lb-ft
Kalkış akımı (A)77.3 A
Faz-faz direnci, 25 °C'de (Ω)0.192 Ω / 1.53 Ohms B Ph
Anma yükte sıcaklık artışı (°C)59° C
Servis faktörü yükünde sıcaklık artışı (°C)69° C
Devrilme torku8.8 lb-ft
Kalkış minimum torku (pull-up)3 lb-ft
Kilitli rotor torku6.3 lb-ft
Kalkış akımı (A)131 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 21 | 41 | 58 | 70 | 77 | 81 | 84 | 79 |
| Verim % | 0 | 59.1 | 70.6 | 74.3 | 76.2 | 76.3 | 74.8 | 76.3 |
| Devir rpm | 3599 | 3570 | 3550 | 3528 | 3504 | 3476 | 3444 | 3487 |
| Hat akımı A | 6.3 | 6.9 | 8 | 9.4 | 11.1 | 13 | 15.2 | 12.24 |
| Güç W | 304 | 644 | 1071 | 1518 | 1959 | 2427 | 2943 | 2240 |
| Tork lb-ft | 0 | 0.75 | 1.5 | 2.25 | 3 | 3.75 | 4.5 | 3.45 |
Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 10
Baldor CXL14222T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| 35FH4005A01SP | IEC FH NO GREASER W/PRIMED | 1 adet | 134 motor |
| 34FN3002A01SP | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 410 motor |
| 35EP3702A01SP | PU EP-205 BRG-35X-56C-143-5TC | 1 adet | 56 motor |
| 35EP3700A01SP | FR ENDPLATE, XPFC | 1 adet | 90 motor |
| 35CB3001A02SP | EXPL PROOF CONDUIT BOX, 3/4"PIPE TAP LEA | 1 adet | 100 motor |
| 35CB3500A01SP | CONDUIT BOX LID, MACH | 1 adet | 203 motor |
| EC1189A02SP | 61B2D120189NNBA ELEC CAP, 189-227MFD, 12 | 1 adet | 37 motor |
| EC1270A02SP | ELEC CAP, 270-324 MFD, 125V, 1.48D X 3. | 1 adet | 65 motor |
