Baldor CWDM3537
Baldor-Reliance CWDM3537; 0.5 HP, 3450 rpm, 3 faz 208/230/460 V, 60 Hz, 56C gövde, TENV muhafazalı yıkama tipi (wash down) üç fazlı asenkron elektrik motorudur.
Muhafaza tipiTENV
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance CWDM3537; 0.5 HP, 3450 rpm, 3 faz 208/230/460 V, 60 Hz, 56C gövde, TENV muhafazalı yıkama tipi (wash down) üç fazlı asenkron elektrik motorudur.
Baldor CWDM3537
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS · C UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim.900 A @ 460.0 V · 1.800 A @ 230.0 V · 1.900 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)70.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)0.9 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3512M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk11.06 IN
Güç faktörü76
Ürün ailesiYıkama tipi
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568108512
Etiket Bilgileri
Katalog noCWDM3537
Spesifikasyon no35T964-1706G1
Güç (HP).5
Gerilim (V)208-230/460
Akım (A)1.9-1.8/.9
Devir (rpm)3450
Gövde boyutu56C
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)70
Güç faktörü76
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTENV
Etiket noNP1496L
Performans
Genel karakteristikler· 460 V, 60 Hz, 0.5 hp
Faz-faz direnci, 25 °C'de (Ω)37.8 Ω
Anma yükte sıcaklık artışı (°C)63° C
Servis faktörü yükünde sıcaklık artışı (°C)74° C
Yolverme yöntemiDOL
Devrilme torku3.06 lb-ft
Kalkış minimum torku (pull-up)2.14 lb-ft
Kilitli rotor torku2.44 lb-ft
Kalkış akımı (A)5.71 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 27 | 48 | 62 | 72 | 79 | 83 | 86 | 83 |
| Verim % | 0 | 43.9 | 59.7 | 67.1 | 70.5 | 72.1 | 72.5 | 72.4 |
| Devir rpm | 3582 | 3557 | 3530 | 3502 | 3471 | 3438 | 3402 | 3450 |
| Hat akımı A | 0.525 | 0.565 | 0.636 | 0.727 | 0.839 | 0.961 | 1.1 | 0.96 |
| Güç W | 113 | 214 | 315 | 419 | 526 | 637 | 753 | 635 |
| Tork lb-ft | 0 | 0.186 | 0.375 | 0.565 | 0.752 | 0.94 | 1.13 | 0.938 |

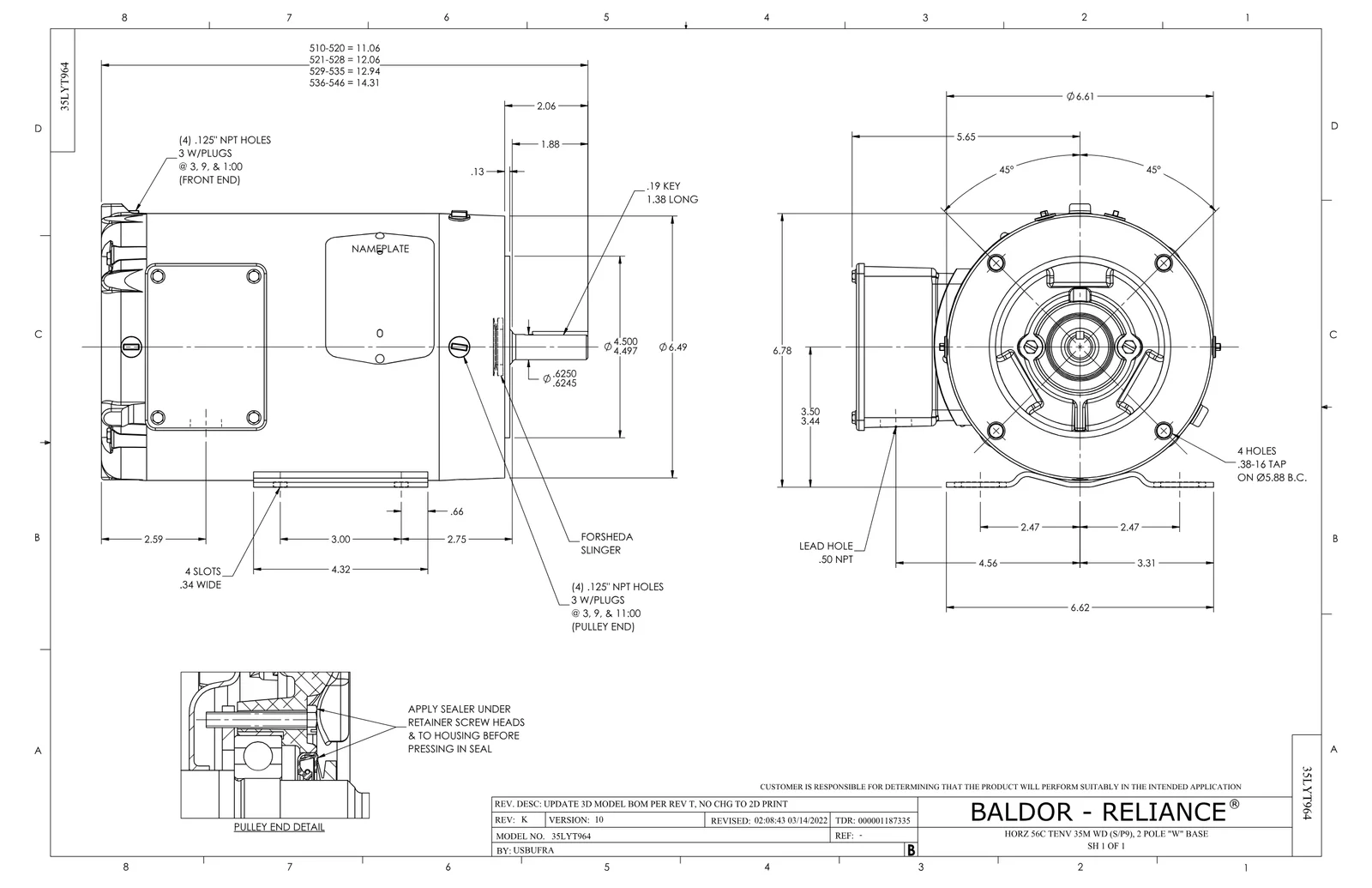

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
