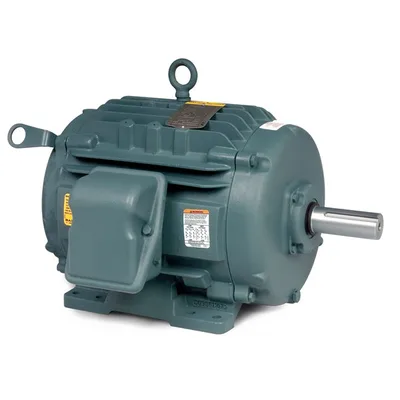

Baldor CTM4104T
Chiller/Cooling Tower Motor - 30 hp, 1800 rpm, 3 ph, 230/460 V, 286T Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 1760 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEAO
Gövde (frame)286T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Ürün Hakkında
Chiller/Cooling Tower Motor - 30 hp, 1800 rpm, 3 ph, 230/460 V, 286T Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 1760 rpm Base, Foot Mount, Continuous Duty
Baldor CTM4104T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEAO
Gövde (frame)286T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CURUS · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim36.000 A @ 460.0 V · 72.000 A @ 230.0 V · 77.400 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)92.4 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)36.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıDikey kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 8 AWG
Motor tipi0964M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk25.87 IN
Güç faktörü84
Ürün ailesiKimyasal Proses (DC değil)
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1760 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568600672
Motor CategoryChiller/Cooling Tower Motor
Motor Supply Voltage230/460 V
Base RPM1760 rpm
IP Rating44
Weight321 lbs
Harmonization Code8501.52.8040
ApplicationsFor use in the airstream on chillers and cooling towers.
Additional DetailsClass F insulated motor with 1.15 service factor that operates within class “B” temperature limits at rated horsepower. Corrosion resistant epoxy finish, double sealed bearings filled with moisture resistant grease, shaft seal/slinger, moisture resistant copper windings, double dipped and baked, stainless steel nameplates and corrosion resistant hardware. Designed for wet, high humidity environments.
Mounting TypeFoot
Product TypeAir Handling (HVAC) Motors
Etiket Bilgileri
Katalog noCTM4104T
Spesifikasyon no09L879Y208H2
Güç (HP)30 AIR OVER
Gerilim (V)230/460
Akım (A)72/36
Devir (rpm)1760
Gövde boyutu286T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)92.4
Güç faktörü84
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6311
Rulman (karşı taraf)6208
Gövde koruma tipiTEAO
Etiket noNP1258
Performans
Genel karakteristikler· 460 V, 60 Hz, 30 hp
Faz-faz direnci, 25 °C'de (Ω)0.257 Ω
Anma yükte sıcaklık artışı (°C)68° C
Servis faktörü yükünde sıcaklık artışı (°C)84° C
Yolverme yöntemiDOL
Devrilme torku270 lb-ft
Kalkış minimum torku (pull-up)117 lb-ft
Kilitli rotor torku192 lb-ft
Kalkış akımı (A)259 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 51 | 73 | 81 | 84 | 86 | 86 | 85 |
| Verim % | 0 | 88.9 | 92.7 | 93.2 | 92.8 | 92 | 90.9 | 92.3 |
| Devir rpm | 1799 | 1791 | 1782 | 1772 | 1761 | 1749 | 1736 | 1754 |
| Hat akımı A | 12.7 | 15 | 20.7 | 27.5 | 35.8 | 44.1 | 53.4 | 40.78 |
| Güç W | 607 | 6360 | 12137 | 18006 | 23962 | 30007 | 36174 | 27589 |
| Tork lb-ft | 0 | 22.225 | 44.45 | 66.675 | 88.9 | 111.125 | 133.35 | 102 |

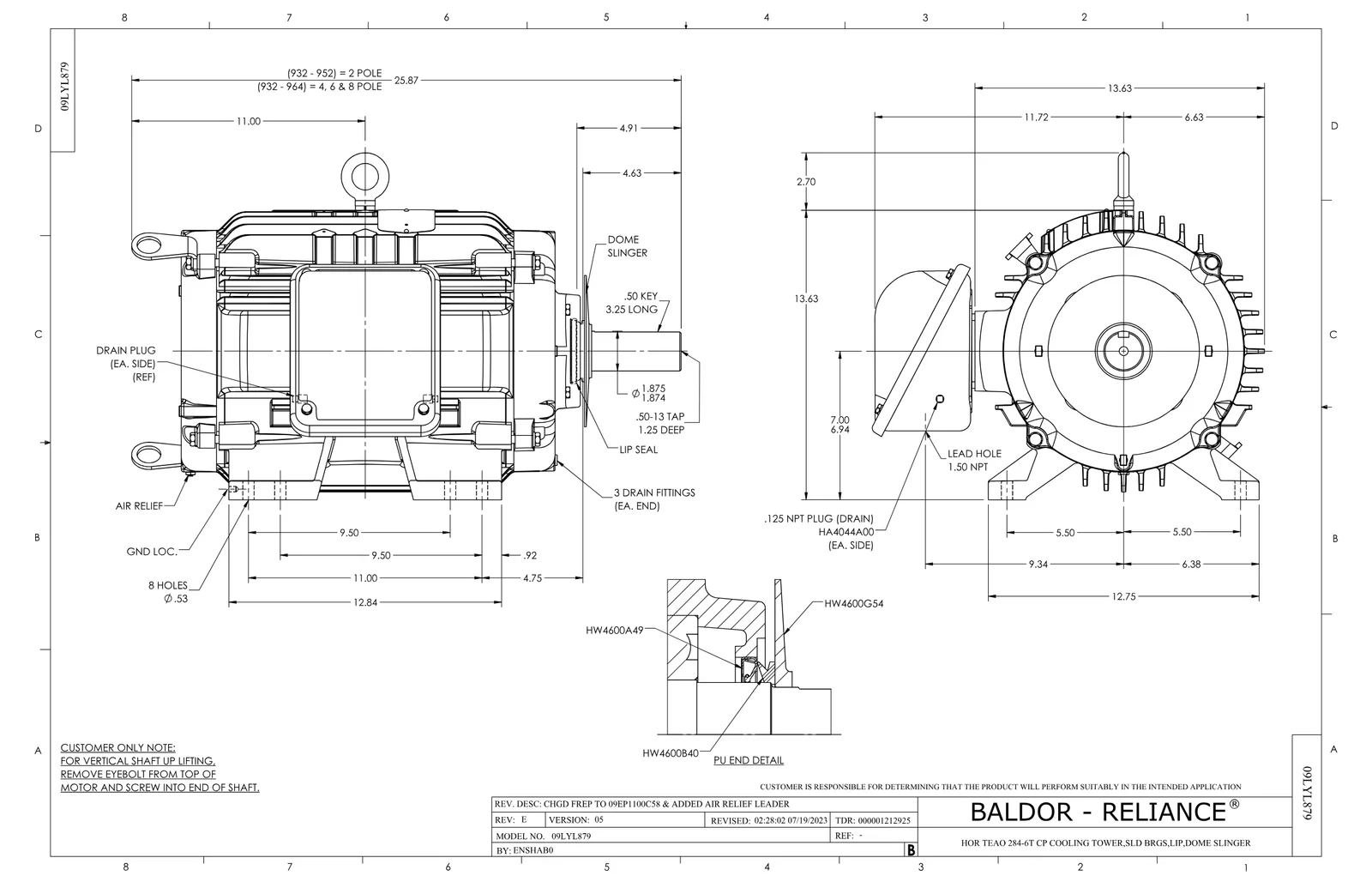

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 6
Baldor CTM4104T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 09GS1010 | GASKET, DWG, LEADWIRE SEPERATOR | 1 adet | 343 motor |
| HW1001A31 | LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I | 4 adet | 1.025 motor |
| 14GS1003 | GASKET CONDUIT BOX LID, NEOP | 1 adet | 223 motor |
| LC0005E01 | SPL CONN.DIA./WARN.LABEL(LC0005/LB1119) | 1 adet | 251 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 1
Baldor CTM4104T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 09-1310 | C FACE KIT | 9 motor |
