Baldor CTM1760T
Chiller/Cooling Tower Motor (Multi Speed) - 10 hp / 2-1/2 hp, 1800 rpm / 900 rpm, 3 ph, 460 V, 213T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm / 875 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)213T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.500 HP @ 60 HZ · 10.000 HP @ 60 HZ
Ürün Hakkında
Chiller/Cooling Tower Motor (Multi Speed) - 10 hp / 2-1/2 hp, 1800 rpm / 900 rpm, 3 ph, 460 V, 213T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm / 875 rpm Base, Foot Mount, Continuous Duty
Baldor CTM1760T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)213T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.500 HP @ 60 HZ · 10.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim12.800 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)82.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Muhafaza modifikasyonuAğır hizmet özellikleri
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.8 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 14 AWG
Motor tipi0748M
Montaj düzeniF1
Kutup sayısı4 · 8
Toplam uzunluk19.32 IN
Güç faktörü47
Ürün ailesiKimyasal Proses (DC değil)
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1760 rpm · 875 rpm
Hız kodu2S-1W-VT
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568457313
Motor CategoryChiller/Cooling Tower Motor (Multi Speed)
Motor Supply Voltage460 V
Base RPM1760 rpm / 875 rpm
Weight204 lbs
Harmonization Code8501.52.4000
ApplicationsHigh moisture environment fan motor for mounting in the air stream of cooling towers.
Additional DetailsHigh efficiency severe duty multi-speed axial fan motors. Class F insulation, 1.15 service factor. Lip seal, shaft slinger, and T-drain in both ends. Electrical design is single winding variable torque. Double shielded ball bearings. Burndy type YA compression lead lugs.
Mounting TypeFoot
Product TypeAir Handling (HVAC) Motors
Etiket Bilgileri
Katalog noCTM1760T
Spesifikasyon no07N044Z112G1
Güç (HP)10/2.5
Gerilim (V)460
Akım (A)12.8/4.8
Devir (rpm)1760/875
Gövde boyutu213T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Gövde koruma tipiTEFC
Etiket noNP2134
Performans
Genel karakteristikler· 460 V, 60 Hz, 10 hp
Faz-faz direnci, 25 °C'de (Ω)1.17 Ω
Anma yükte sıcaklık artışı (°C)85° C
Servis faktörü yükünde sıcaklık artışı (°C)104° C
Yolverme yöntemiDOL
Devrilme torku104 lb-ft
Kalkış minimum torku (pull-up)40.34 lb-ft
Kilitli rotor torku91.1 lb-ft
Kalkış akımı (A)108 A
Faz-faz direnci, 25 °C'de (Ω)4.68 Ω
Anma yükte sıcaklık artışı (°C)43° C
Servis faktörü yükünde sıcaklık artışı (°C)51° C
Yolverme yöntemiDOL
Devrilme torku36.1 lb-ft
Kalkış minimum torku (pull-up)17.3 lb-ft
Kilitli rotor torku27.1 lb-ft
Kalkış akımı (A)18.6 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 7 | 48 | 70 | 78 | 83 | 84 | 84 | 84 |
| Verim % | 0 | 85.4 | 89.4 | 89.4 | 88.1 | 86.3 | 83.9 | 87 |
| Devir rpm | 1799 | 1791 | 1781 | 1771 | 1759 | 1747 | 1731 | 1752 |
| Hat akımı A | 4.74 | 5.56 | 7.51 | 9.89 | 12.83 | 16.03 | 19.93 | 14.8 |
| Güç W | 268 | 2123 | 4165 | 6177 | 8467 | 10734 | 13390 | 9827 |
| Tork lb-ft | 0 | 7.13 | 14.73 | 21.96 | 29.87 | 37.36 | 45.7 | 34.4 |
Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 1

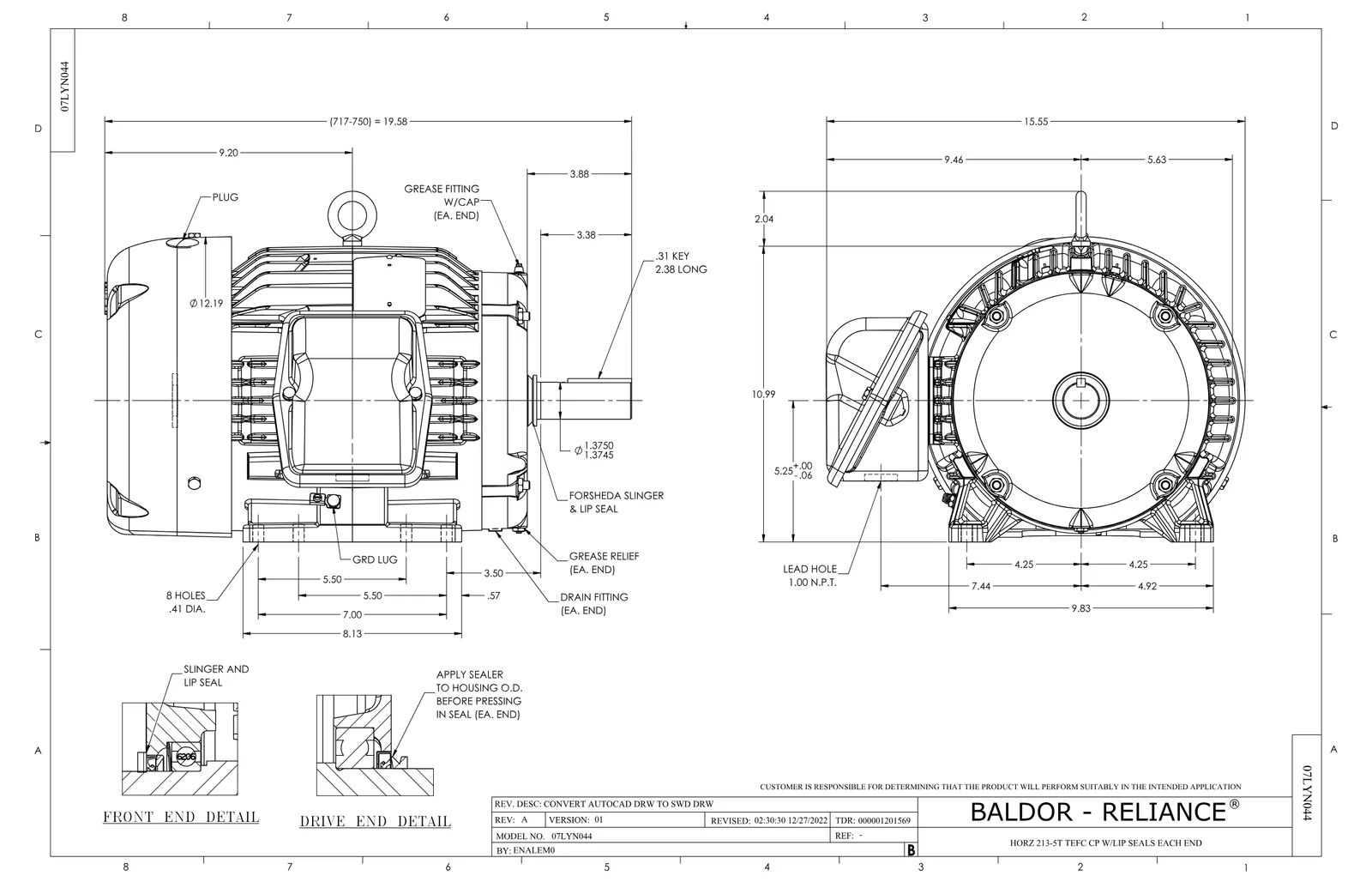

2D Çizim
Yedek Parçalar 4
Baldor CTM1760T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37FN3002A01SP | EXFN, PLASTIC, 9.00 OD, 1.155 ID | 2 adet | 141 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 2 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
