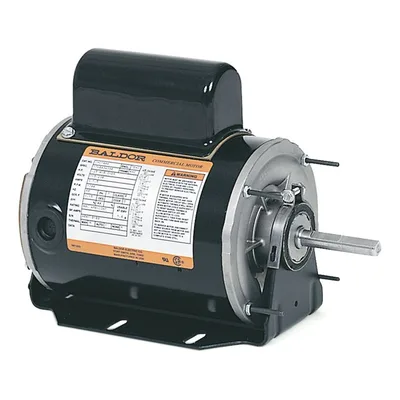

Baldor CHC264A

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor CHC264A

Blower/Fan Motor - 1/3 hp, 1200 rpm, 1 ph, 115/230 V, 48Z Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 1100 rpm Base, Resilient Base Mount, Continuous Duty

BaldorMFR # CHC264ASKU # YLSD34BI9RXNP7P
Muhafaza tipiTEAO
Gövde (frame)48Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiYağlı kondansatörle yolverme ve çalışma
Frekansta çıkış.330 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Blower/Fan Motor - 1/3 hp, 1200 rpm, 1 ph, 115/230 V, 48Z Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 1100 rpm Base, Resilient Base Mount, Continuous Duty

Baldor CHC264A

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEAO
Gövde (frame)48Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiYağlı kondansatörle yolverme ve çalışma
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiEsnek
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.800 A @ 230.0 V · 2.100 A @ 208.0 V · 3.600 A @ 115.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)66.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.8 a
Ön yüz koduEsnek montaj
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduC
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKlemens paneli veya kablo çıkış deliği
Motor uç bağlantısıYok
Motor kablo adedi/kesiti7 @ 18 AWG
Motor tipi3416C
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk11.35 IN
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduEsnek montaj
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.500 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü: Standart bağlantı
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1100 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuWG
Sargı termik koruma 2Yok
UPC781568408872
Motor CategoryBlower/Fan Motor
Motor Supply Voltage115/230 V
Base RPM1100 rpm
Weight21 lbs
Harmonization Code8501.40.4040
ApplicationsAir-handling fans, confinement houses, exhaust fans, unit heaters. Designed for continuous air-over applications with moderate starting loads.
Additional Details40°C ambient, 60 Hertz, aluminum endplates, automatic thermal overloads, ball bearings, and capacitor start (single phase). Termination panel with quick connection for easier installation. Resilient cushion rings on a rugged steel base. Reversible rotation. Class B insulation.
Mounting TypeResilient Base
Product TypeAir Handling (HVAC) Motors

Etiket Bilgileri

Katalog noCHC264A
Spesifikasyon no34M212R223G1
Güç (HP).33
Gerilim (V)115/230
Akım (A)3.6/1.8
Devir (rpm)1100
Gövde boyutu48Z
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)C
NEMA tasarım harfi-
Yalıtım sınıfıB
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEAO
Etiket noNP1257L

Performans

Genel karakteristikler· 230 V, 60 Hz, 0.33 hp

Faz-faz direnci, 25 °C'de (Ω)16.259 Ω / 8.847 Ohms B Ph
Yolverme yöntemiDOL
Devrilme torku2.27 lb-ft
Kalkış minimum torku (pull-up)0.453 lb-ft
Kilitli rotor torku0.531 lb-ft
Kalkış akımı (A)5.11 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %597886909191091
Verim %040.259.265.266.562.3064
Devir rpm11991184.611701152.91129.11088.901105
Hat akımı A0.8040.9041.131.431.82.3202.11
Güç W1101632232953774870443
Tork lb-ft00.3880.7951.171.561.9601.8

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·43 KB·English
Teknik DatasheetTeknik DatasheetPDF·595 KB·English
Performans EğrisiPerformans EğrisiPDF·59 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Boyut ÇizimiBoyut ÇizimiPDF·110 KB·English

CAD Dosyaları 9

Yedek Parçalar 4

Baldor CHC264A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
OC3020F12SPCAPACITORS 20 MFD 370 VAC1 adet 38 motor
34CB4501SPTERMINAL BOX LID, STAMPED X (PLATED)1 adet 95 motor
LB1118LABEL,WARNING (ROLL LABEL)1 adet 223 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
