Baldor CFSWDNM3610T-E
General Purpose Washdown Duty Motor (Stainless Steel) - 3 hp, 3600 rpm, 3 ph, 230/460 V, 182TC Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 3500 rpm Base, Foot Mount
Muhafaza tipiTENV
Gövde (frame)182TC
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
General Purpose Washdown Duty Motor (Stainless Steel) - 3 hp, 3600 rpm, 3 ph, 230/460 V, 182TC Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 3500 rpm Base, Foot Mount
Baldor CFSWDNM3610T-E
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)182TC
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA_PREMIUM · UR · WEEE · CURUSEEV · CSA EEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.500 A @ 460.0 V · 7.000 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter uyumlu
KVA koduP
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi3646M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk17.05 IN
Güç faktörü92
Ürün ailesiWD tümü SS, kapsüllü
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3500 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568864074
Motor CategoryGeneral Purpose Motor (Stainless Steel)
Motor Supply Voltage230/460 V
Base RPM3500 rpm
Weight93 lbs
Mounting TypeFoot
Product TypeWashdown Duty Motors
Etiket Bilgileri
Katalog noCFSWDNM3610T-E
Ağırlık96
Spesifikasyon no36R551R690G1
Gövde koruma tipiTENV
CC no010A
Koruma sınıfı (IP)69
Güç (HP)3
Mıknatıslanma akımı (A)2.4/1.2
Gerilim (V)230/460
NEMA nominal verim (%)89.5
Akım (A)7/3.5
Güç faktörü92
Çalışma sınıfı40C AMB-CONT
Devir (rpm)3500
Maks. devir (rpm)5400
Gövde boyutu182TC
Frekans (Hz)60
Kod harfi (kilitli rotor kVA)P
Yalıtım sınıfıH
Servis faktörü1.15
Servis faktörü akımı (A)8/4
Faz sayısı3
NEMA tasarım harfiA
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6206
YağlamaPOLYREX EM
Sabit güç60
TO90
Atalet (WK²)0.207
Sabit tork15
TO60
SL HZ1.7
Değişken tork3
TO60
Etiket noNP4427AAA01
Performans
Genel karakteristikler· 460 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)2.4383 Ω
Anma yükte sıcaklık artışı (°C)99° C
Servis faktörü yükünde sıcaklık artışı (°C)108° C
Yolverme yöntemiDOL
Devrilme torku29.7 lb-ft
Kalkış minimum torku (pull-up)22 lb-ft
Kilitli rotor torku27.7 lb-ft
Kalkış akımı (A)51.1 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 24 | 62 | 80 | 87 | 91 | 93 | 94 | 92 |
| Verim % | 0 | 76.2 | 85.4 | 88 | 88.8 | 89.5 | 89 | 89.2 |
| Devir rpm | 3592 | 3576.9 | 3559.8 | 3542 | 3522 | 3503.1 | 3482.1 | 3511 |
| Hat akımı A | 1.21 | 1.53 | 2.09 | 2.77 | 3.52 | 4.23 | 5.02 | 3.95 |
| Güç W | 230 | 753 | 1330 | 1928 | 2554 | 3128 | 3752 | 2898 |
| Tork lb-ft | 0 | 1.129 | 2.248 | 3.375 | 4.536 | 5.628 | 6.757 | 5.19 |

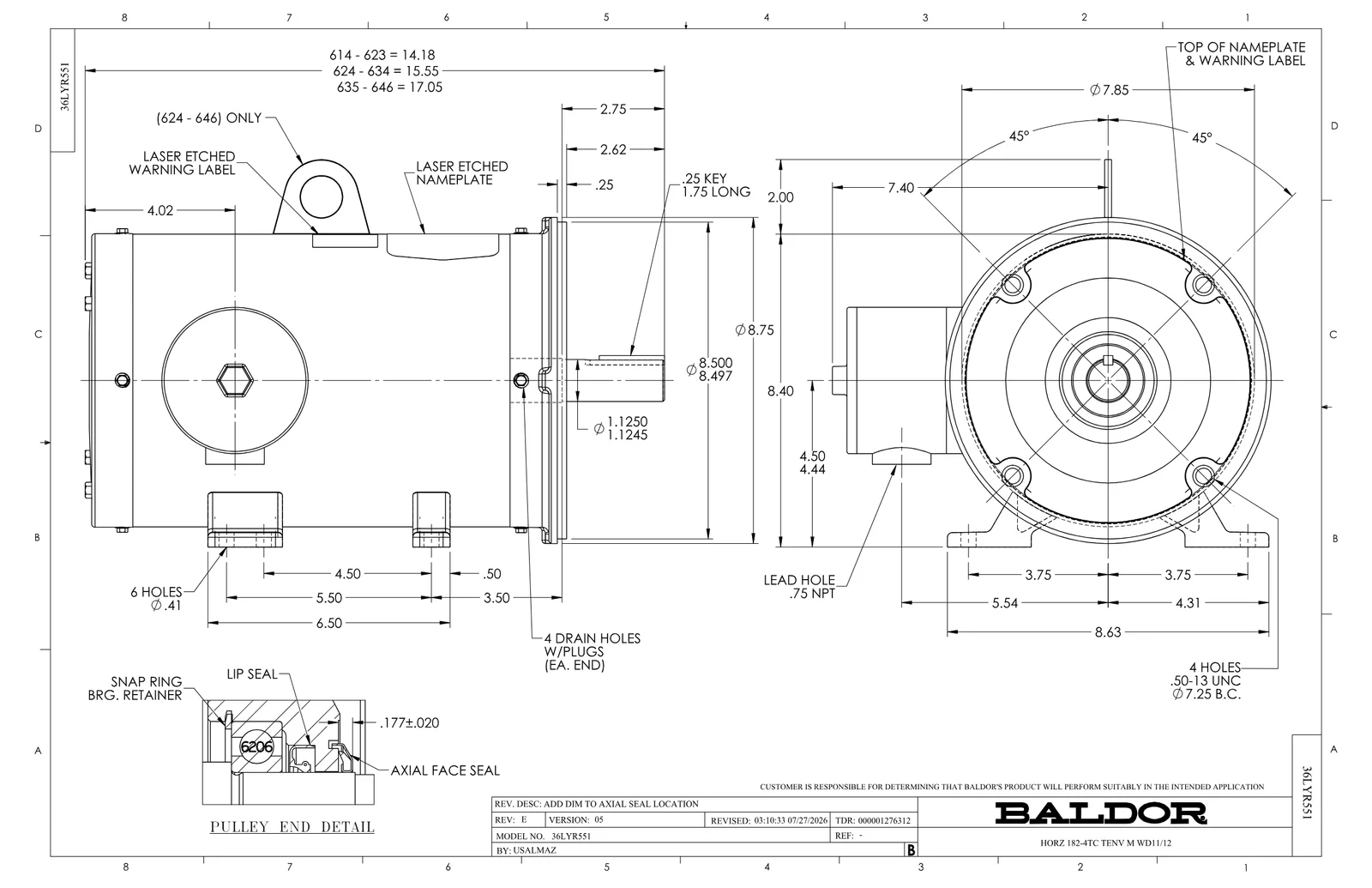

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
Yedek Parçalar 1
Baldor CFSWDNM3610T-E motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
